Scherp uw modellering van hard oppervlak in 3DS MAX

Sep 10, 2025
Procedures

In deze tutorial ga ik de technieken en methoden delen die ik gebruik om hard-surface-modellen in te maken 3DS MAX ​Ik ga een 3D-versie van US Space Patrol, een Sci-Fi Drop Ship Concept maken, gemaakt door Designer and Illustrator VIRNARD MAGPANTAY ​

Het belangrijkste doel van deze tutorial is om u te laten zien hoe u een hard-surface-stuk kunt maken met behulp van eenvoudige tools in 3DS MAX (hoewel sommige van de technieken kunnen worden toegepast op andere modelleringssoftware). We zullen ook kijken hoe u een schoon en georganiseerd model kunt maken om in een productiepijpleiding te passen.

  • De beste 3D-modelleringssoftware 2018

Ik hoop dat je mijn trucs en tips nuttig vindt om je eigen modellen te maken. U kunt een video-wandeling van het hele proces downloaden hier en de bestanden die u nodig heeft zijn hier ​

01. Evalueer en interpreteer het concept

Decide how you'll break your model down into different meshes

Bepaal hoe je je model in verschillende mazen kunt breken

Voordat u begint met het modelleren, zorg ik er altijd voor dat u het concept evalueert, dus laten we eerst beslissen hoe we het model in de verschillende mazen gaan breken. Het is zeer behulpzaam om de modellering te starten met een goed plan van wat je gaat doen, het zal veel tijd en moeite besparen. Het is ook een goed idee om wat onderzoek te doen en referentiebeelden te verzamelen om te helpen bij de ontwikkeling van de vormen.

02. Maak het basisgaas

Make sure you establish initial proportions and gesture

Zorg ervoor dat u initiële verhoudingen en gebaar vaststelt

Het eerste om te doen is het maken van het basisnet van elk stuk op het model. Op dit punt gaan we geen detail toevoegen. In plaats daarvan betalen we aandacht aan het silhouet. Het opzetten van initiële proporties en gebaar is cruciaal.

Het is waar dat de verhoudingen van het model veel van het begin van de afwerking zullen veranderen, maar het hebben van een vast initiaal basisgaas is een goed idee. Op dit moment hebben we geen details op het model, zodat het gemakkelijker is om met verhoudingen rond te spelen.

03. Vermijd driehoeken

Bij het maken van een model met een hoge resolutie, vermijd het gebruik van driehoeken omdat ze u waarschijnlijk een verschrikkelijk resultaat geven in sommige gebieden wanneer een glading wordt toegepast. Als je ze echt moet gebruiken, verberg ze dan in gebieden die niet kunnen worden gezien. Als algemene regel, met behulp van vierzijdige Polys (quads) - zelfs Ngonen zijn er beter dan TRIS.

04. Maak de cockpit

Cut the glass area away from the cockpit frame

Snijd het glazen gebied weg van het cockpitframe

We moeten het glas van het metalen frame-gebied scheiden, dus laten we het basisnet nemen en sommige bezuinigingen maken die de vorm van het glas voorstellen. Zodra we de gewenste vorm hebben, kunnen we het glazen voorwerp losmaken. Nu hoeven we alleen een shell-modificator aan het metalen frame aan te brengen en tot slot kunnen we enkele aanpassingen aanbrengen aan de vormen en ondersteunende lussen toevoegen voor de uiteindelijke afvlakking.

05. Gebruik verbindingen en afschuinen

Create edge connections to make modelling easier

Maak randverbindingen om modellering gemakkelijker te maken

Neem nu het basisnet en begin met het maken van enkele verbindingen en verplaats de hoekpunten van de ene kant om de vorm van de cilinder te passen. Maak wat randaansluitingen langs de hele lange geometrie; Dit zal helpen het gemakkelijker te maken om verschillende polygonen te selecteren, afschuining te voegen, een lus van randen over een andere te selecteren en extrusies te maken om een ​​aantal lambrisering te suggereren. Neem de polygonen onderaan, maak een afschuining en maak ze los en voeg meer details toe aan dat gebied.

06. Maak ventilatieopeningen

Follow these steps to make your vents

Volg deze stappen om uw ventilatieopeningen te maken

Neem het basisnet, voeg wat lussen toe en selecteer enkele randen om een ​​extrusie toe te passen. Om een ​​meer afgeschuinde afwerking te geven aan dit stuk, selecteert u alle randen van de grenzen en maakt u een grote afschuining. Met behulp van dezelfde afschuining / detach-techniek zoals eerder, kunnen we het voorste gedeelte van de ventilatieopeningen bouwen. Neem nu de vrijstaande polygonen en maak een aantal verbindingen en selecteer vervolgens de polygonen en extrude ze om de ventilatieopeningen te maken. Voeg tot slot de bijbehorende ondersteunende lussen toe.

07. Voeg randlussen toe om de afvlakking te ondersteunen

Use edge loops to avoid stretching the geometry

Gebruik edge-lussen om te voorkomen dat u de geometrie uitrekt

Gebruik dezelfde methode van Edge Connect, Cuts and Bevels om meer details toe te voegen. Zodra dit is gedaan, is het tijd om wat extra loops toe te voegen om de uiteindelijke afvlakking te ondersteunen. We moeten lussen heel dicht bij de randen toevoegen die we scherp willen zijn. Nadat deze eerste groep lussen is gedaan, voegt u een andere set lussen toe, deze keer niet zo dichtbij als de eerste; Deze zullen een extra steun zijn om het gevoel te voorkomen dat de geometrie is uitgerekt.

08. Opruimen van onnodige hoekpunten

Go through and get rid of unnecessary edges

Ga door en ontdoen van onnodige randen

Na het toevoegen van alle ondersteunende lussen, kunnen we eindigen met een heleboel randen rond het model dat we niet echt nodig hebben. Het is een goed idee om een ​​schoonmaakpas te maken en deze te verwijderen, zodat we aan het einde een beter gladbaar resultaat van de geometrie zullen hebben. Om dit te doen, controleert u het model en begint u alle hoekpunten in te vouwen die niet bijdragen aan de ondersteuningstaak en in een mum van tijd, helemaal geen schonere geometrie.

09. Model de bodemvleugel

Start fleshing out your wing with extra detail

Begin met het verslaan van je vleugel met extra detail

Tot nu toe hebben we een heel eenvoudige geometrie voor de bodemvleugel voorgesteld, ga nu verder en voegt extra loops toe om het een meer afgeronde vorm te geven. Voeg een lus toe, selecteer enkele van de resulterende polygonen en breng een afschuining aan.

Herhaal nu hetzelfde proces in het achterste gedeelte van het model. Selecteer enkele randen en extrude ze om een ​​aantal paneelvormen te suggereren. Zodra dit is gedaan, is het tijd om de ondersteunende lussen toe te voegen en uiteindelijk de hoekpas te voeren.

10. Maak gaten in een cilinder

Don't follow the obvious route to making holes in a cylinder

Volg niet de duidelijke route naar het maken van gaten in een cilinder

Wanneer we gaten in een cilinder willen toevoegen, denken mensen meestal om de cilinder te nemen en de gaten erop te maken, maar dit zal uiteindelijk resulteren in slecht gladstrijken. In plaats daarvan is hier een eenvoudige techniek die ik leuk vind om te gebruiken: neem een ​​cilinder, maak een gat, dupliceer het (instorten van de hoekpunten tussen gaten) en breng een 360-hoek bochtmodifier aan. Breng een Shell-modifier aan om wat dikte toe te voegen en voeg de ondersteuningslussen toe. Als je het nu gladt, heb je een perfecte cilinder met perfecte gaten.

11. Voeg geometrieën toe op kruispunten

Suggest a point of attachment at your intersections

Suggereer een punt van gehechtheid op uw kruispunten

Details Materiaal bij het maken van een denkbeeldig voertuig dat authentiek en werkbaar moet voelen. In de gebieden waar twee mazen elkaar kruisen, is het een goed idee om extra geometrie toe te voegen om een ​​punt van bijlage en een meer realistische afwerking te suggereren: ik heb een afgeschuinde inzetgedeelte bijgevoegd om een ​​verbindingspunt te suggereren.

12. Kleine stukken

Bij het maken van kleine details zoals gewrichten of bouten, dupliceer ze om het model in plaats van elke keer een nieuwe te maken.

Dit zal voor hulp bij je model brengen en het zal je kostbare tijd besparen. Ook, bij het dupliceren van elementen, laat ze dan instanties, zodat ze allemaal wijzigingen zullen aannemen die u maakt.

13. Maak kabels

Use Beziers to finish off the model with some cables

Gebruik Beziers om het model met sommige kabels af te maken

Zodra het model is voltooid, is het tijd om wat kabels toe te voegen. Maak een eenvoudige lijn van drie hoekpunten (voor kleine kabels) en voeg een bezier toe. Begin nu de hoekpunten en de beziers te verplaatsen totdat we de vorm hebben die we willen. Een eenvoudiger manier om in dit geval met Beziers te werken, is om het referentiecoördinatensysteem op te zetten om te screenen.

Dit artikel verscheen oorspronkelijk in 3d wereld kwestie 217; koop het hier ​

Gerelateerde artikelen:

  • Creëer verbluffende tegelbare texturen in blender
  • Ontdek hoe dit prachtige Millennium Falcon-model is gemaakt
  • 5 tips voor beeldhouwen in dubbele snelle tijd

Procedures - Meest populaire artikelen

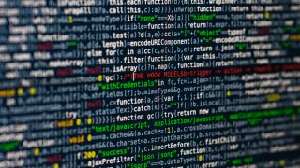

21 stappen naar Super Speedy Javascript

Procedures Sep 10, 2025

(Het krediet: Pexels.com) Op het eerste gezicht, parallelle verwerking klinkt als een uitnodiging om gratis lunch - i..

14 ZBRUSTH WORKFLOW TIPS

Procedures Sep 10, 2025

Alle artiesten hebben hun eigen unieke workflow bij het maken van 3D-kunst in Zbrush. Deze workflow kan een stel technieken of ee..

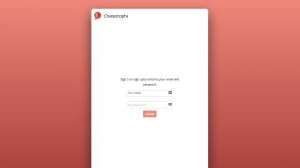

Hoe een progressieve web-app te bouwen
