A közelmúltban a Blue mikrofongyártó 100 dolláros professzionális stúdió mikrofont jelentett be Ember . Tehát felmerült a kérdés: Mi ez az XLR dolog, és hogyan használjam? Beszéljünk arról, hogy mi az XLR, és miért érdemes használni a stúdióban.
Az XLR pro audio. Ezt használja az összes felvevő és rádióstúdió, és látni fogja az élő előadókat a színpadon. Ennek oka, hogy az XLR kábelek kiegyensúlyozott hangot hordoznak, ami elengedhetetlen a tiszta hang eléréséhez.

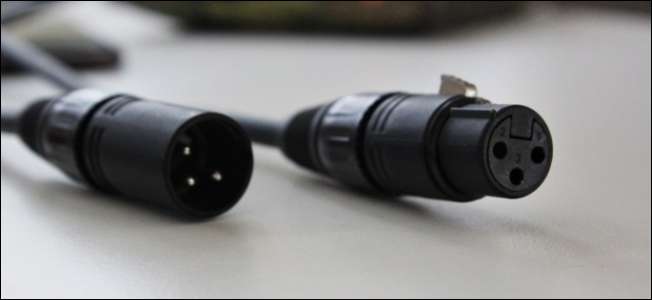

Mi az XLR?
Először az első dolgokat - határozzuk meg, hogy mit jelent az XLR. Ez egy nagyon egyszerű rövidítés x Csatlakozó, L csatlakozó, R ubber Boot. A csatlakozó „gumicsizma” része azonban manapság nem mindig része az egyenletnek, mivel ez már nem szükséges. Az enyhe tervmódosítás ellenére a név változatlan maradt.
Jelenleg az XLR kábelek különféle változatai érhetők el, különféle kiegészítő csapokkal (XLR3 - XLR7), de amiről itt beszélünk, az az XLR3 vagy a három tűs kábel stílusa. Ez messze a leggyakoribb kábeltípus.
Röviden: az XLR a kiváló minőségű audiobemenetek, például a mikrofonok szabványa. Ugyanis kiegyensúlyozott jelet küldenek, amely izolálja a zajt. Ez egyszerűen egy jobb típusú csatlakozó az ilyen típusú alkalmazásokhoz, de annyira robusztus is, hogy nem feltétlenül szükséges az átlagfogyasztónak igazán gondoljon arra, hogy használja-e, kivéve, ha kiváló minőségű hangfelvételre vagy streamingre szól.
Az XLR mikrofonon és az XLR kábelen kívül szüksége van valamiféle audio interfészre vagy keverőre, hogy számítógépe láthassa a mikrofont. Tisztességes audio interfész már 40-50 dollárért is megtalálható, de a szebb egységek sokkal többet is elérhetnek. Az átlagos rajongó valószínűleg el akar költeni valahol a 150-200 dolláros tartományba egy jó interfészért - ilyesmi Focusrite Scarlett 2i2 egy jó hely például az induláshoz.
Ha otthoni felvételt tervez, akkor DAW-ra - digitális audio munkaállomásra - is szüksége lesz a felvétel rögzítéséhez. Használhat valami ingyeneset, például az Audacity-t, bár vannak olyan kiváló lehetőségek is, amelyek nem kerülnek sokba, például a Reaper. Elolvashatja képeinket legjobb DAW itt .
A technikai oldala annak, ami miatt az XLR sokkal jobb, mint a többi audio bemenet, az nagyon technikai. Olvassa el az összes lédús részletet.
A kiegyensúlyozó törvény
Ha valaha is cseréltél elemlámpát, valószínűleg észrevetted, hogy van egy plusz (+) és mínusz (-) oldala az elemnek. Ha csak az akkumulátor egyik oldalát akasztja az elemlámpa izzójához, semmi sem történik. Az izzó kigyulladásához mind a pozitív, mind a negatív csatlakozásokra szükség van. Ez egy elektromos áramkör. Az elektronoknak teljes hurkot kell készíteniük az akkumulátor negatív pólusából, a vezetéken keresztül, a fényen keresztül, és vissza az akkumulátorhoz. A hang nem különbözik ettől: szükség van egy audiojel pozitív és negatív oldalára, hogy bármi megtörténhessen. A mikrofon az elektronokat a kábel egyik oldalára tolja, az elektronokat egy erősítőbe továbbítják, majd vissza a mikrofon másik oldalára.
A probléma az, hogy a legtöbb audiorendszer úgy kezeli az áramkört, mintha csak egy vezeték lenne, általában a középvezeték egy koaxiális kábelben, és csupán a másik vezetéket kombinálják a rendszer összes többi elektronikájával. Ez lehetőséget nyújt arra, hogy több különböző típusú zaj bejusson az audiojelláncba:
- Földi hurok zaj: A pro audio és video rendszerek terén szerzett 35 éves tapasztalatom alapján ez a leggyakoribb és legbosszantóbb kérdés, különösen számítógépek esetén. Leginkább halk zümmögésként hallja ezt, bár ez statikus vagy szabálytalan zümmögésként is megnyilvánulhat. A földi hurkok akkor fordulnak elő, amikor az audio két különböző úton halad az erősítőhöz: az egyik utat az audiokábelen keresztül, a másik pedig az épület vezetékein keresztül.
- Mi és Rafi : A transzformátorok, motorok és nagyfrekvenciás elektronika mágneses mezőket hozhatnak létre, amelyek áramot indukálnak az audiohuzalokban. Ez zümmögést, zümmögést hoz létre, sőt hallható rádiójeleket is képes továbbítani, ha túl közel van az AM adóhoz.
- Áthallás : Ez akkor történik, amikor ugyanazon a rendszeren az egyik jel keresztezi a másikat.
Hogyan lehet ezt kijavítani? A megoldás utólag meglehetősen kézenfekvőnek tűnik: a jelláncban mindkét vezetéket elkülöníti, így a jel pozitív és negatív felét külön-külön szállítják el. A kiegyensúlyozott audiojel elsődleges előnye (ha helyesen történik), hogy az audiojel soha nem érinti az erősítők vagy a rendszer egyéb műszereinek alapsíkját. Tehát nincs lehetőség áthallásra vagy földi hurokra.
Például élő zenekarral dolgozom, és néhány hete problémánk volt az egyik színpadon használt előadó zenei felszerelésének által generált „click track” -nel. A kattanás sávjának hangja az audio interfészének többi kimenetére szivárog, és így a „PAIP” hangjelzést hallhatta a PA rendszerben. Csendes volt, de ott. Leválasztottuk az általa használt kiegyensúlyozatlan audio kábeleket, és átállítottuk a kiegyensúlyozott XLR kábelekre. A probléma megszűnt.
A másik előny a zajelutasítás. Az EMI és az RFI azért működik, mert egy mozgó vagy változó mágneses tér feszültséget hoz létre a vezetéken. Kiegyensúlyozatlan jelek esetén a mágneses tér feszültséget hoz létre a jel pozitív oldalán, de nem negatív (vagy fordítva). Egy kiegyensúlyozott kábelben a vezetékek közvetlenül egymás mellett vannak, és így egy mágneses mező ugyanazt a jelet hozza létre mindkét oldalon.
A küldő oldalon egy XLR eszköz létrehozza a hang második másolatát, megfordítva. A jel vevő oldalán a jel fordított másolata van összegezve vissza a jel eredeti példányába. És ugyanúgy, mint a matematikában, ahol -2 + 2 = 0, kiegyensúlyozott hangjel elutasítja a zajt külső forrásokból.
Végül, az áthallás lehetőségei jelentősen csökkennek, ha a jelek nem osztoznak egy alapsíkon. A teljesen kiegyensúlyozott audioláncot belsőleg használó csúcskategóriás berendezések gyakorlatilag nincsenek áthallások.
Ennek használata
Tehát hogyan lehet mindezt praktikusan felhasználni? Mire jó?
Ha az Emberre néz, akkor arra gondolhat, hogy közvetíteni kell a Twitch-re, rögzíteni egy podcastot vagy valamilyen zenét. Mindkét esetben csatlakoztathatja az Embert egy USB keverőpulthoz (például a Mackie Pro FX8 ), és használja a keverőt a mikrofon erősítőjeként és USB audio interfészként. Hozzáadhat még egy mikrofont az internetes csillaghoz, és csatlakoztathat más berendezéseket - például hangszert, egy másik Skype-ot vagy Discordot futtató számítógépet, vagy csak az okostelefonját.
A legfontosabb, hogy ne feledje, hogy keverőre vagy audio interfészre van szüksége, amely tartalmazza fantomerő (ezt gyakran egy kapcsoló jelzi, amely + 48V-t mond). Mivel a mikrofon működéséhez áramellátásra van szükség, szükség van valamire, amely ezt az energiát elő tudja állítani. Ez az egyik oka annak, hogy a keverő jó választás az audio interfész számára, mivel ott fantomtápot épít be az egységbe. A csúcskategóriás mikrofon előerősítőknek fantomteljesítményük is lehet, és bizonyos XLR számítógépes audio interfészek van fantom tápegységek beépített.
Egyéb opciók
Végül az XLR csatlakozókon kívül vannak más lehetőségek a kiegyensúlyozott hang küldésére.
A TRS telefoncsatlakozók kiegyensúlyozott jeleket is képesek továbbítani. A telefoncsatlakozókkal ellátott kábeleket gyakran használják a pro audio készülékekben a keverők és erősítők csatlakoztatásához, valamint a külső effektusok, például reverb processzorok, hangszínszabályozók, kompresszorok és hangrögzítők csatlakoztatásához. Míg a dugó ugyanúgy néz ki (és ugyanaz a rész), mint a kiváló minőségű fejhallgatókban használt dugók, a gyűrűt használják az audio jel negatív oldalára.
A kiegyensúlyozott audiokábel előnyeit is élvezheti az a nevű eszközzel föld hurok leválasztó . Ez általában úgy néz ki, mint egy kis doboz, amelyen két pár RCA csatlakozó található, vagy néha mini fejhallgató csatlakozók. A földhurok-leválasztókban 1: 1 arányú audio transzformátor van, amely megszakítja a földhurokokat. Ha számítógépet keverőhöz vagy kábeldobozhoz csatlakoztat, akkor szinte garantáltan földi hurok és váltakozó zaj hallható. Ez szinte mindig megoldja ezeket a zajproblémákat. Még az autóban is előfordulhat, hogy okostelefonját az autórádióhoz csatlakoztatja, így a földi hurok leválasztó 3,5 mm-es telefoncsatlakozókkal nagy segítség.
Miért nem USB-mikrofon?
Végül valószínűleg azon gondolkodik, miért nem elég jó ez a megbízható USB mikrofon.
Valójában nagyon jó, ha egyszerre csak egy dolgot kell rögzítenie. Van egy szép Samson USB mikrofonom az asztalomon podcastoláshoz vagy streaminghez, és ez remekül működik. De az USB mikrofonok megragadása az, hogy egyszerre többet nem használhat. Az USB audioeszközök mindegyikének megvan a saját órája a digitális hangátalakítók meghajtására, és ha ezek az órák szinkronban vannak, akkor a felvételein megjelenő durranások vagy kiesések jelennek meg, amikor a számítógépes szoftver megpróbálja kijavítani ezeket a hibákat.
Ezen a módon is nehezebb keverni, mivel nincsenek fizikai gombjai, amelyekből dolgozhat. Tehát, ha egyszerre több személlyel akarok bármit is csinálni, akkor az asztali keverőm és a megbízható XLR-hez csatlakoztatott stúdiómikrofonjaim után járok.
