Побудувати сучасний настільний ПК напрочуд просто, завдяки модульним деталям та великій кількості надійних конструкцій. Це часто пояснюється як "LEGO для дорослих". Але управління системою повітряного охолодження в ПК набагато складніше. Ми говоримо про фізику, термодинаміку, всілякі цікаві речі. Але є кілька основних принципів, які ви можете застосувати майже до будь-якої конструкції, щоб отримати оптимальний потік повітря, а отже, і оптимальне охолодження.
Виберіть найкращих шанувальників для свого ПК
Будь-який настільний ПК із стандартними кріпленнями для вентиляторів на корпусі буде працювати (80 мм, 120 мм, 140 мм, 200 мм - це не має значення, якщо вони узгоджені). Визначившись із підходом до охолодження, який відповідає вашому випадку та вашим компонентам раніше Ви ходите по магазинах для любителів і кулерів можуть бути корисними.
Тим не менш, вентилятори охолодження мають дивовижну кількість варіацій. Вам потрібно буде переконатися, що їх розмір підходить для гвинтових кріплень на вашому корпусі, очевидно, але крім цього ви також захочете врахувати:
-
Великий чи маленький
: Як правило, більші вентилятори можуть рухати ту саму кількість повітря, що й менші вентилятори, з меншими оборотами в хвилину. Оскільки крихітним електродвигунам у вентиляторному механізмі не потрібно обертатися так швидко, вентилятори більших корпусів тихіші за менші - і, отже, більш бажані, якщо ваш корпус їх підтримує.
ПОВ'ЯЗАНІ: Як автоматично керувати вентиляторами ПК для прохолодної, тихої роботи
- Швидкий або повільний : Вентилятори корпусу розраховані на максимальний оберт на хвилину або об / хв. Швидші вентилятори рухаються більше повітря, але повільніші вентилятори набагато тихіше. Однак із сумісною материнською платою або контролером вентилятора ви могли б це зробити налаштуйте швидкість вентиляторів для ідеального балансу , тож це не матиме настільки великого значення. Деякі вентилятори та корпуси навіть постачаються з ручними перемикачами для основного управління вентилятором.
-
Потік повітря або статичний тиск
: Вболівальники зазвичай мають два типи плавників: розроблені для
повітряний потік
, а також розроблені для
статичний тиск
. Вентилятори, оптимізовані за допомогою повітряного потоку, тихіші та чудово підходять для необмежених районів, таких як передня частина корпусу. Вентилятори статичного тиску призначені для витягування або виштовхування повітря з додатковою силою, що ідеально підходить для областей з більш обмеженим повітряним потоком, таких як радіатор водяного охолодження або великий процесорний кулер з великою кількістю ребер. Тим не менш, деякі базові випробування на цих моделях із «високим статичним тиском» показують це
їх користь сумнівна
у стандартних конструкціях з повітряним охолодженням.
ПОВ'ЯЗАНІ: Як звести свій ігровий ПК: Посібник з освітлення, кольорів та інших модифікацій

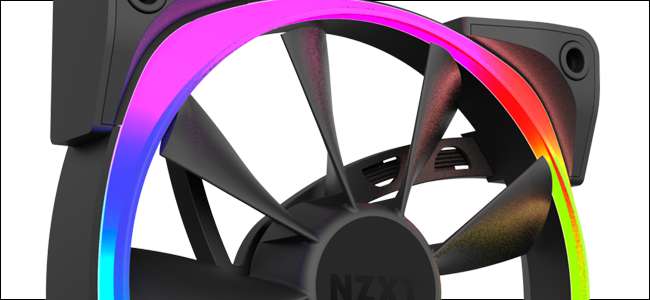

- Світлодіоди та інша естетика : у деяких випадках вентилятори використовують потужність, що подається на двигун вентилятора, щоб також запалювати світлодіоди, або в одному кольорі, або в різнокольоровому RGB-масиві. Вони виглядають круто - особливо коли в поєднанні із загалом побудованою «обдуреною» - але не додайте і не відволікайте від виконання будь-яким значущим чином. Якщо ви хочете, розподіліться світлодіодними вентиляторами, або заощадьте трохи грошей, і тримайте свою конструкцію стриманою.
Якщо ви не хочете проводити багато досліджень, настійно рекомендуємо Шанувальники Noctua для чудового співвідношення шуму та продуктивності - хоча деякі з їх моделей знаходяться на більш дорогій стороні (не кажучи вже про стандартну лінійку, що є потворною). Але там багато чудових шанувальників, тому копатися по таких сайтах, як Newegg щоб побачити, що ви можете знайти.
Основи: Прохолодне повітря надходить, гаряче повітря згасає
Центральна концепція повітряного охолодження дуже проста. Оскільки компоненти комп’ютера працюють, вони накопичують тепло, що може знизити продуктивність і, зрештою, пошкодити обладнання, якщо воно не перевірено. Вентилятори на передній панелі корпусу вашого ПК, як правило, є впускними вентиляторами, які всмоктують відносно прохолодне повітря навколишнього приміщення, щоб знизити температуру всередині корпусу. Вентилятори ззаду та корпусу, як правило, є витяжними вентиляторами, які виганяють гаряче повітря, підігріте компонентами, назад у приміщення.
Це може здатися очевидним, але установка повітряного охолодження покладається на більш прохолодне повітря зовні корпусу, ніж всередині. Оскільки внутрішня частина корпусу, як правило, досить тепла, це насправді не проблема, але якщо ви користуєтесь ПК у особливо жаркій кімнаті (як, наприклад, гараж без кондиціонера влітку), ви побачите менш ефективний охолодження. Якщо можете, перенесіть свій стіл та ПК у прохолоднішу кімнату.

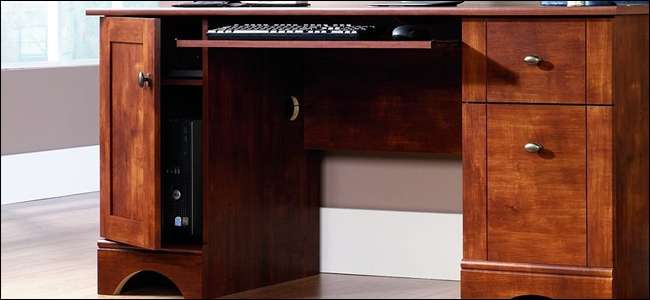

Уникайте розміщення ПК безпосередньо на килимовій підлозі, оскільки це заблокує будь-яке надходження вентиляторів, розміщених на дні корпусу (і часто також джерела живлення). Покладіть його на свій стіл або невеликий приставний столик, якщо у вас немає дерев’яної або кахельної підлоги. Деякі офісні столи включають великий кубік, призначений для "приховування" ПК —Не використовуйте їх. Закритий характер шафи обмежить доступне повітря для вентиляторів вашого корпусу, зробивши їх менш ефективними.
Охопили всі ці основи? Добре, давайте поговоримо про те, як розмістити своїх вентиляторів для оптимального потоку повітря.
Сплануйте свій потік повітря
Перш ніж почати, ви захочете переглянути ваші наявні кріплення для вентиляторів і визначити найкращий спосіб спланувати свій потік повітря. Ось кілька речей, про які слід пам’ятати.

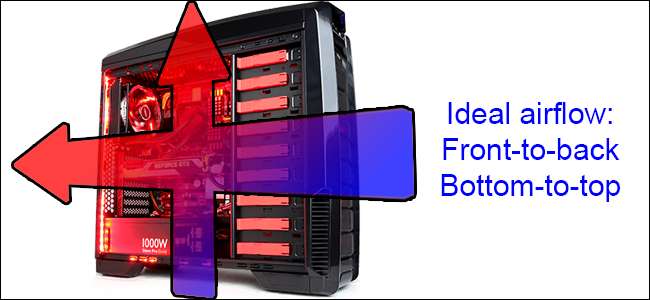

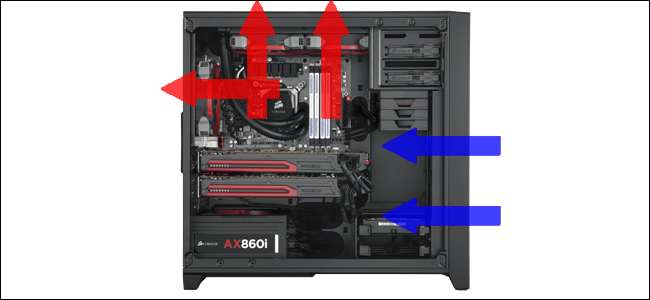

Повітря повинно текти спереду назад і знизу догори

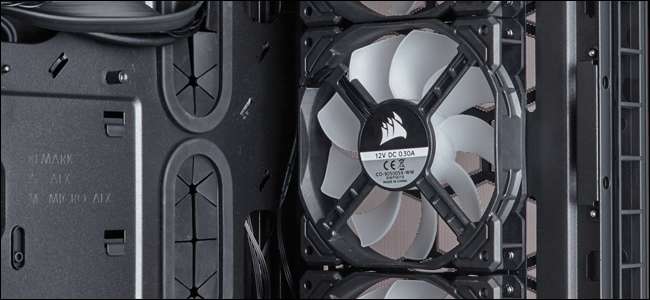

При кріпленні вентиляторів корпусу повітря тече через відкриту сторону в бік із захисною решіткою, наприклад:
Отже, відкрита сторона вентилятора повинна виходити зовні корпусу для впускних вентиляторів спереду або знизу, а вона повинна бути звернена всередину корпусу для вентиляторів ззаду або зверху.
Більшість корпусів розроблено з урахуванням певного спрямованого повітряного потоку - зазвичай спереду назад і знизу вгору. Це означає, що вам слід встановити впускні вентилятори на передній панелі корпусу або зрідка (якщо у вас установка з декількома вентиляторами або передні кронштейни заблоковані) знизу.
Витяжні вентилятори йдуть ззаду або зверху. Не встановлюйте витяжні вентилятори на дні корпусу; оскільки гаряче повітря піднімається, витяжний вентилятор, що працює внизу, буде працювати проти фізики, викидаючи трохи холодніше повітря замість більш теплого. Напрямок впуск-випуск повинен рухатися спереду назад і знизу вгору. Встановлені збоку вентилятори можуть бути впускними та витяжними, залежно від налаштування.
Керуйте своїми кабелями та іншими перешкодами
Як правило, найкраще мати якомога менше перешкод між впускними вентиляторами в передній частині корпусу та витяжними вентиляторами в задній і верхній частині корпусу. Це створює швидший та ефективніший потік повітря, ефективніше охолоджуючи ваші компоненти. Спробуйте змонтувати всі довгі, плоскі компоненти, такі як CD-диски, жорсткі диски та графічні процесори, горизонтально - це конфігурація за замовчуванням у більшості випадків ПК.

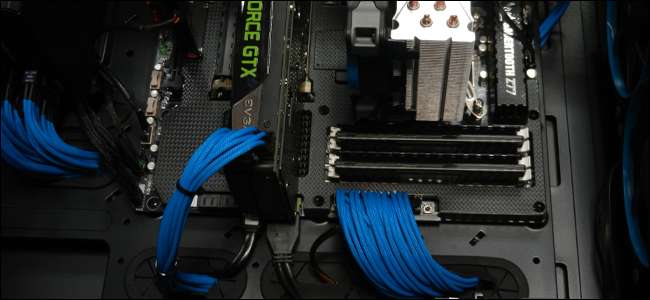

Кабелі, особливо великі в комплекті рейки від джерела живлення, можуть бути особливо складними. Більшість великих футлярів включають систему отворів та напрямних, які дозволяють користувачам відтягувати ці кабелі від основної відкритої області корпусу, часто за лотком материнської плати. Витягніть якомога більше цих кабелів, як можете. Ось справді гарний приклад корпусу з хорошим управлінням кабелями, що створює відкритий потік повітря.

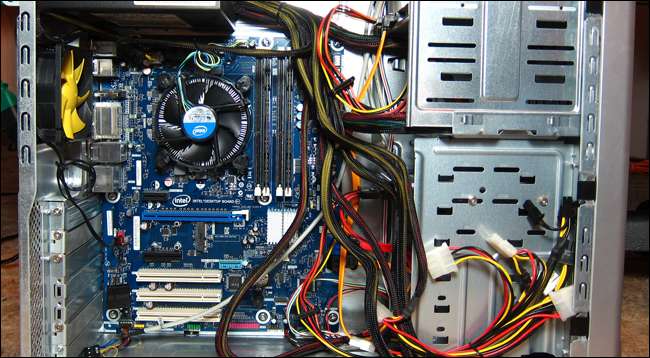

... І не дуже приємний приклад. Корпусний пристрій не пропонує багато варіантів розміщення невикористаних кабелів живлення, але все-таки слід спробувати десь укласти їх якнайкраще.
Більшість випадків включають кілька точок кріплення для вентиляторів корпусу - іноді навіть більше точок кріплення, ніж включені вентилятори. Якщо в комплекті є блокатори вентиляційних отворів, використовуйте їх: може здатися спокусливим тримати їх відкритими, щоб виходило більше гарячого повітря, але набагато ефективніше направляти повітря через витяжні вентилятори, і це лише ще одне місце, куди може потрапляти пил. Так само, обов’язково використовуйте всі розпірки, що входять до комплекту, для невикористаних слотів PCIe, відсіків для дисків розміром 5,25 дюйма тощо.
Орієнтуйтеся на гарячі точки

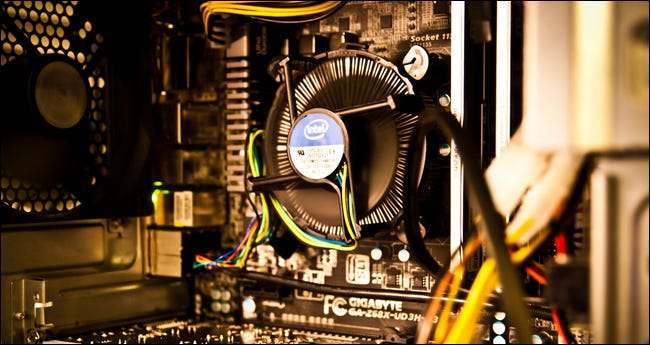

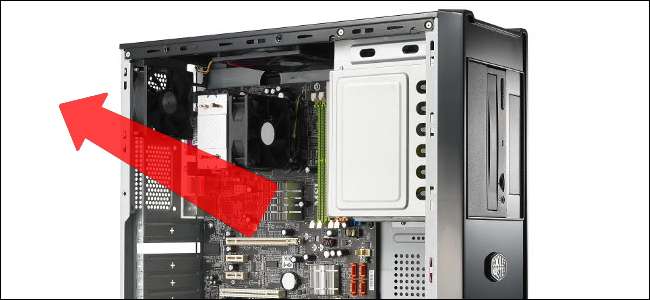

Ваш процесор має власний радіатор і вентилятор, навіть якщо ви його не додали самостійно - це єдиний вентилятор, безпосередньо встановлений на компоненті материнської плати. Цей вентилятор викидає тепло безпосередньо з центрального процесора на основну смугу повітряного потоку корпусу. В ідеалі ви хочете розмістити витяжний вентилятор якомога ближче до центрального процесора, щоб швидко вигнати це гаряче повітря. Тут може бути корисний вентилятор, встановлений збоку (виштовхування або втягування повітря у напрямку, перпендикулярному до материнської плати), але не всі випадки це підтримують.
Якщо у вас великий процесорний кулер для післяпродажного обслуговування, у нього, ймовірно, є один або кілька власних шанувальників. Спробуйте направити вихід цих вентиляторів на вирівнювання з одним із витяжних вентиляторів корпусу, посилаючи тепло безпосередньо від центрального процесора на зовнішню сторону корпусу. Більшість процесорних кулерів можна встановити в будь-якому основному напрямку, щоб допомогти досягти цього (і полегшити очищення інших внутрішніх компонентів). Пам’ятайте, вентилятори корпусу втягують повітря з відкритої сторони і виганяють повітря з боку решітки.
Збалансуйте свій тиск повітря
Подумайте про корпус ПК як про закриту коробку, а повітря, що надходить або виходить із кожного вентилятора, приблизно однаковий. (Він не повністю закритий, а потік повітря, як правило, не рівний, але ми тут говоримо загалом.) Якщо припустити, що всі вентилятори однакових розмірів і швидкості, то у вас є один із трьох можливих варіантів тиску повітря всередині корпусу:
- Позитивний тиск повітря : Більше шанувальників втягує повітря у корпус, ніж продуває повітря з корпусу.
- Негативний тиск повітря : Більше вентиляторів продуває повітря з корпусу, ніж всмоктує повітря, викликаючи незначний вакуумний ефект.
- Рівний тиск повітря : Однакова кількість вентиляторів вдуває і випускає повітря, створюючи приблизно такий же тиск повітря, як і навколишня кімната.
Через те, як внутрішні компоненти створюють блоки в потоці повітря, більш-менш неможливо досягти справді рівного тиску повітря всередині корпусу. Ви хочете як мінімум один впускний і один витяжний вентилятори, припустимо, що у вас більше, що краще, забираючи більше повітря для позитивного тиску або продуваючи більше для негативного тиску?
Обидва підходи мають свої переваги. Негативний тиск повітря повинен створити дещо прохолодніше середовище (принаймні теоретично), оскільки вентилятори працюють більше, щоб вигнати гаряче повітря. Але недоліком є те, що невеликий вакуум, який він створює всередині корпусу, має тенденцію втягувати повітря з усіх негерметичних ділянок: вентиляційних отворів, невикористаних прорізів PCIe на задній панелі, навіть металевих швів у корпусі. Позитивний тиск повітря не буде охолоджуватись настільки добре, але - у поєднанні з пиловими фільтрами (див. Нижче) - буде забирати менше пилу, оскільки ці вентиляційні отвори та шви будуть витісняти повітря, а не всмоктувати його.
Думки щодо позитивного та негативного тиску неоднозначні. Більшість людей обирають більш збалансований підхід, трохи нахиляючись до негативного тиску повітря (для теоретичного охолодження) або позитивного тиску повітря (для менше скупчення пилу), і ми, мабуть, рекомендуємо щось там посередині. Насправді випадки ПК настільки далекі від герметичності, що різниця, мабуть, незначна. Якщо ви бачите занадто багато скупчення пилу, перемістіть один із вихідних вентиляторів у положення введення. Якщо вас стосуються лише температури, перевірте темп процесора та графічного процесора за допомогою монітора програмного забезпечення та спробуйте кілька різних конфігурацій.
Пил: Тихий вбивця
Навіть найретельніше побудована конструкція накопичуватиме пил з навколишньої кімнати, і якщо ви живете в особливо сухому, запиленому середовищі (або ви палите, або у вас є домашні тварини тощо), вам потрібно буде бути надто пильним. Регулярно перевіряйте на ПК накопичення пилу. Більше пилу означає менш ефективне охолодження ... не кажучи вже про вигляд абсолютно брутального.
Кожні півроку або близько того, або частіше, якщо ви живете в особливо запиленому районі, відкривайте комп’ютер і продувайте його стисненим повітрям, щоб позбутися затяжної пилу. Якщо минув деякий час, можливо, вам доведеться зняти вентилятори з кріпильних гвинтів і також протерти пластикові лопаті.
Щоб запобігти потраплянню пилу, ляпніть трохи пилофільтрів на впускні вентилятори. Очищайте їх водою і висушуйте повністю кожні кілька місяців, щоб пил не потрапляв у ваш чохол (знову ж тут може допомогти злегка позитивний тиск повітря). У більшості випадків, що продаються для будівельників систем, поставляється якийсь пиловий фільтр, але якщо вам потрібно більше, ви можете придбайте приємні магнітні у різних розмірах для впускних вентиляторів. Якщо ви відчайдушні чи ощадливі, можете навіть зробіть їх самостійно за допомогою якогось колготка .
А як щодо водяного охолодження?

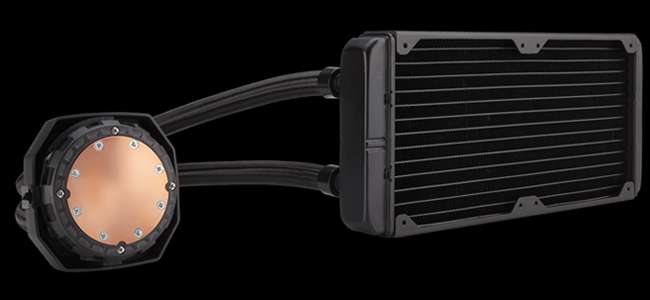

Якщо ви шукаєте установку з водяним охолодженням, яка використовує рідку конвенцію, щоб відводити тепло безпосередньо від вашого процесора або графічного процесора до радіатора, шанси на те, що ви вже працюєте над досить просунутою конструкцією. Але задля повноти: компоненти з водяним охолодженням мають мінімальний вплив на внутрішній потік повітря корпусу. Сам комбінований радіатор та вентилятор можна встановити спереду або знизу для впуску, або ззаду або зверху для вихлопу, але це буде менш ефективним, ніж сам вентилятор.
Якщо можливо, встановіть радіатор та вентилятори як витяжні вентилятори. Поміщення їх у впускне положення нагріває повітря через радіатор, коли він надходить у ваш ПК ... що в основному перешкоджає цілі водяного охолодження ваших компонентів.
