В некоторых домах выключатели света на стене могут управлять отдельными розетками, в которые можно включать лампы и другие источники света. Они действительно удобны, но если вам когда-либо понадобится заменить эту розетку, вам нужно помнить о некоторых важных вещах. Это не то же самое, что заменить любую другую розетку.
Предупреждение : Это проект для уверенного в себе домашнего мастера. Нет ничего постыдного в том, чтобы поручить кому-то провести монтаж за вас, если вам не хватает навыков или знаний для этого. Если вы прочитали начало этой статьи и сразу визуализировали как если делать это на основе прошлого опыта подключения выключателей и розеток, у вас, вероятно, хорошо получается. Если вы открыли статью, не зная, как именно мы собираемся реализовать этот трюк, пора позвать знакомого, разбирающегося в электромонтаже, или электрика. Также обратите внимание, что это может быть нарушением закона, кодекса или нормативных актов без разрешения или может привести к аннулированию вашей страховки или гарантии. Прежде чем продолжить, ознакомьтесь с местными правилами.
СВЯЗАННЫЕ С: Различные виды электрических розеток, которые вы можете установить в своем доме
Что вам понадобится
СВЯЗАННЫЕ С: Основные инструменты, которыми должен владеть каждый домашний мастер
Прежде чем вы углубитесь в замену розетки, вам понадобится несколько инструментов.
Абсолютно необходимые инструменты включают отвертку с плоским жалом, отвертку с крестообразным шлицем и некоторые плоскогубцы. Некоторые дополнительные, но очень удобные инструменты включают в себя комбинированные плоскогубцы (для скручивания проводов при необходимости), инструмент для зачистки проводов (на случай, если вам нужно отрезать провод или зачистить кожухи проводов) и тестер напряжения чтобы убедиться, что проводка не под напряжением.
Также вам понадобится новая розетка. Вам не нужно придумывать что-то сверхъестественное, и любая базовая розетка подойдет вам - просто убедитесь, что она сертифицирована UL, поискав этот логотип на торговой точке, когда вы идете покупать один. Это от Левитона - отличный вариант, он устойчив к взлому, что делает его идеальным для семей с детьми.
Шаг первый: выключите питание на блоке выключателя
Прежде чем вы начнете разбирать вещи и возиться с проводами, вам нужно отключить питание от розетки, отключив соответствующий прерыватель на коробке выключателя.
В большинстве случаев вам нужно отключить только один выключатель, но иногда дома имеют уникальную схему подключения, когда некоторые розетки подключены к двум выключателям (например, в моем доме). На самом деле это не так уж и редко, поскольку выходные распределительные коробки иногда служат соединительными коробками для других проходящих цепей.
На вашем автоматическом выключателе должна быть схема, показывающая, какие выключатели контролируют, в каких частях вашего дома, но чтобы быть уверенным, что вы отключили правильный выключатель, хороший трюк, который можно использовать, - это подключить стереосистему и включить музыку, чтобы вы могли ее слышать. из блока выключателя. Откиньте выключатель, и если музыка остановилась, вы попали в нужный. Опять же, может быть второй выключатель, который вам нужно будет перевернуть, поэтому рекомендуется проверить проводку внутри розеточной коробки, прежде чем вы начнете возиться с ней, как описано ниже.
Шаг второй: удалите существующую розетку

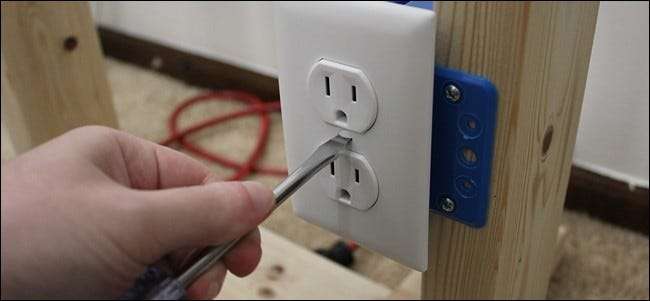

Начните с того, что возьмите отвертку с плоским жалом и открутите маленький винт между двумя гнездами.

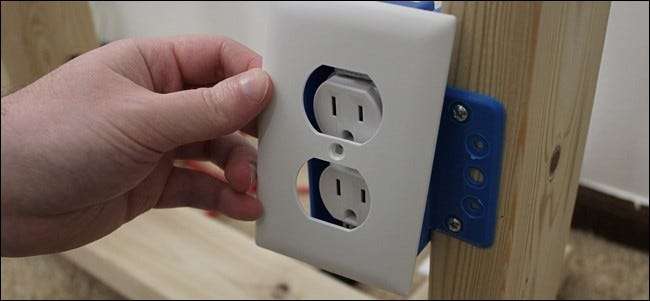

Оттуда вы можете снять лицевую панель.

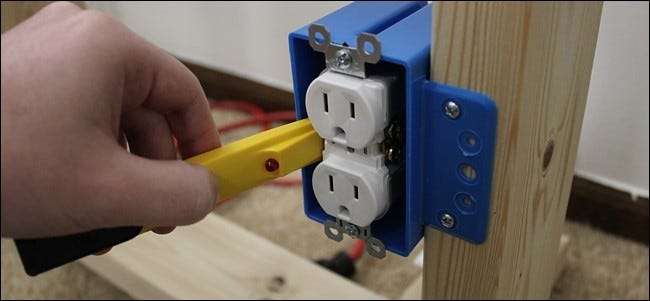

Затем, прежде чем вы начнете извлекать настоящую розетку, возьмите тестер напряжения и вставьте его в распределительную коробку, чтобы убедиться, что какой-либо из проводов все еще находится под напряжением. Если да, то вам нужно отключить другой выключатель, чтобы полностью отключить питание этой розетки.

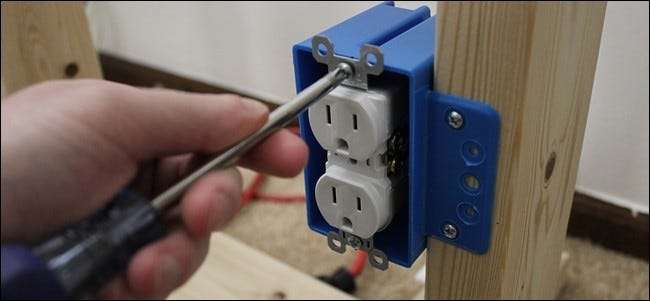

Затем возьмите отвертку с крестообразным шлицем и открутите два винта, которыми розетка крепится к распределительной коробке.

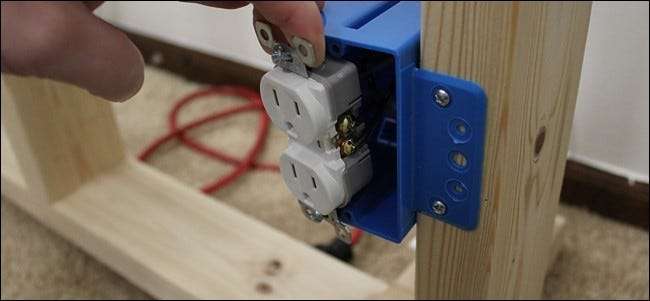

После снятия возьмитесь за пальцы и вытащите розетку из распределительной коробки, чтобы открыть больше проводов.
Посмотрите, как устроена розетка. Вы заметите, что есть два черных провода, подключенных к розетке с одной стороны и два белых провода с другой стороны, а также голый медный провод, подключенный к зеленому винту. Черные провода - это провода питания (или «горячие»), белые провода - это нейтральные (или «обратные») провода, а оголенный медный провод - это провод заземления. Электричество проходит через горячий провод, попадает в розетку, а затем во все, что к ней подключено, а затем возвращается через нейтральный провод. Однако дополнительные черные и белые провода предназначены для продолжения цепи в другие части дома, поэтому розетка также действует как своего рода соединение.

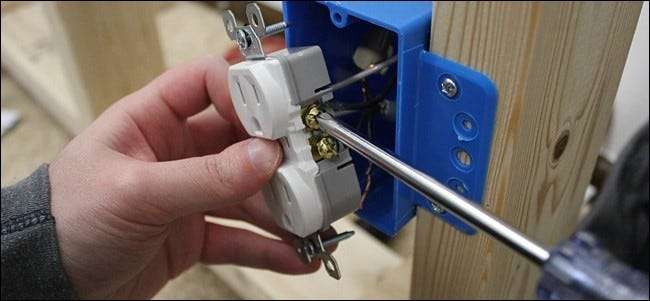

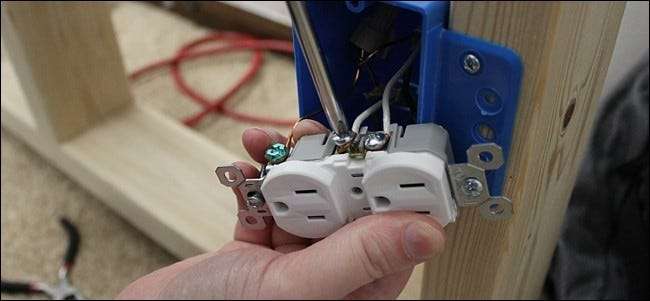

Перед тем, как отсоединить провода от розетки, убедитесь, что вы знаете, какой провод к какому винту был подключен. Либо запомните это в голове, либо пометьте провода изолентой. Затем возьмите отвертку с крестообразным шлицем, открутите клеммные винты всех проводов, включая провод заземления, и выньте их из розетки.

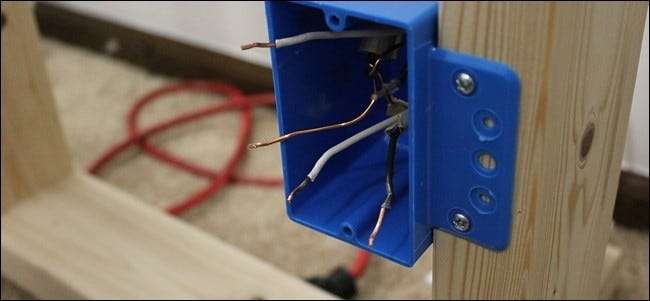

Затем вы можете отложить старую розетку в сторону, и у вас останется пять проводов: два черных провода, два белых провода и один провод заземления. Если розетка, которую вы заменяете, находится в конце цепи, у нее не будет лишней пары черных и белых проводов, поскольку нет необходимости в продолжении цепи, поэтому у вас будет только один черный провод, в этом случае один белый провод и один провод заземления.
Шаг третий: Отломите соединительный мостик на новом выходе

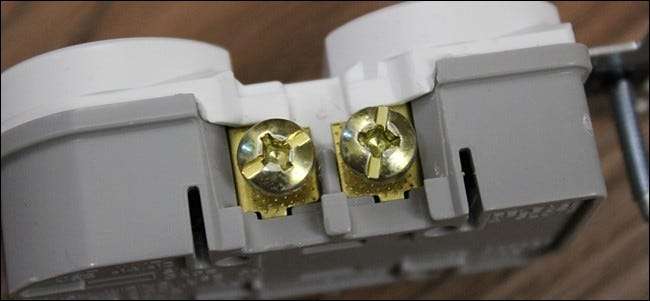

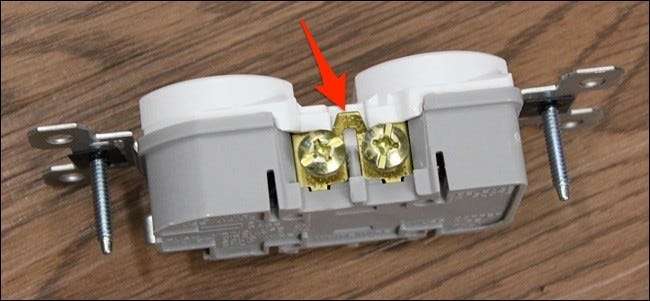

Возьмите новую розетку и найдите соединительный элемент, который соединяет верхний винт цвета латуни с нижним винтом цвета латуни.
Вам нужно будет отломить этот кусок, чтобы два винта не зависели друг от друга. Если нет, то выключатель света просто отключит всю розетку, а также всю цепь, следующую за этой розеткой. Удаление этой части означает, что только одна из розеток будет получать питание от выключателя света, а другая розетка всегда остается включенной для других устройств.
Исключением является ситуация, когда розетка, управляемая выключателем света, подключена только к этому выключателю, а других проводов нет. В этом случае у вас будет только один черный провод, один белый провод и заземляющий провод, подключенный к розетке.
Чтобы отломать соединительную перемычку, просто возьмите плоскогубцы, возьмитесь за соединительную деталь и с легким усилием согните ее вперед и назад. В конце концов он ослабнет и сломается. Вот и все!
Шаг четвертый: установите новую розетку

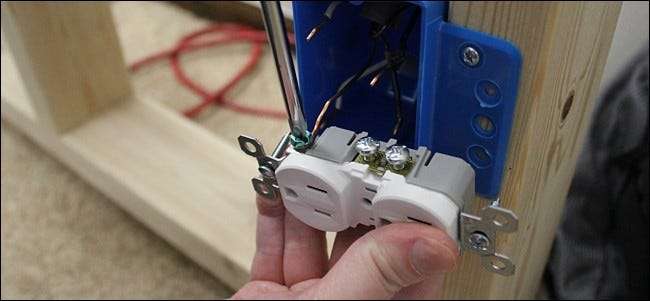

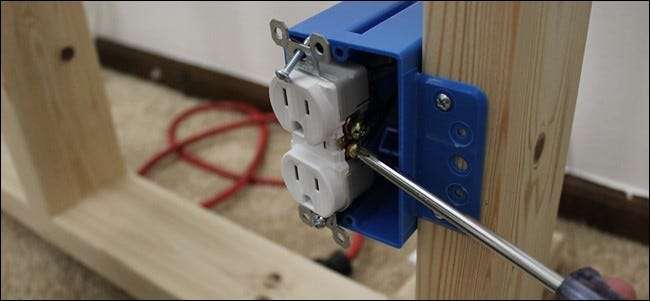

Возьмите розетку и начните с подключения заземляющего провода к зеленому винту. Вы можете сделать это, намотав проволоку на сам винт и затянув его. Вы сделаете это для всех проводов. Иногда на задней стороне розеток есть небольшие отверстия, в которые можно воткнуть конец провода и затянуть винт, но это не всегда так. Последний метод проще, но он не так прочен, как первый. Тем не менее, он должен работать нормально.
После того, как вы подключили землю, переходите к подключению двух белых проводов к серебряным винтам. На самом деле не имеет значения, какой белый провод идет к какому серебряному винту, поскольку оба они все равно будут соединены вместе.
Однако имеет значение, какие черные провода подключаются к каким латунным винтам, поэтому вы должны пометить их на предыдущих шагах. Это гарантирует, что если верхняя розетка была переключаемой розеткой, то она останется такой же на новой розетке. Если вы их перепутаете, это не имеет большого значения, поскольку он просто переключится на нижнее гнездо, которое будет переключаемым - вы всегда можете переключить их обратно.

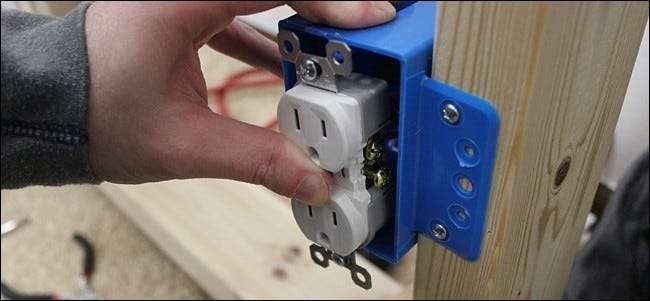

Затем вам нужно снова вставить провода и розетку в распределительную коробку. Не бойтесь натянуть провода и загнуть их обратно в коробку до упора, а также с небольшой силой протолкнуть розетку в распределительную коробку.

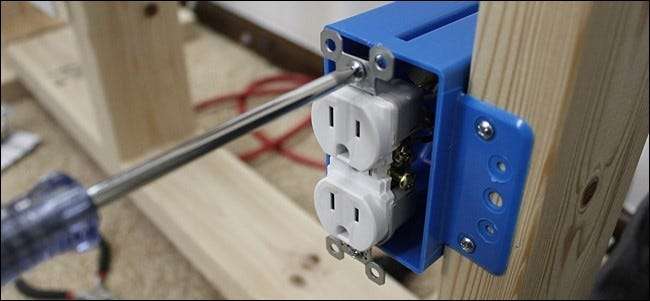

Установив розетку на место, используйте два прилагаемых винта, чтобы прикрепить розетку к распределительной коробке.
Затем установите лицевую панель на розетку и закрепите ее маленьким винтом с плоской головкой.
Снова включите питание и убедитесь, что розетка работает должным образом, подключив лампу и убедившись, что выключатель света включает и выключает лампу. Если нет, попробуйте другую розетку, так как, вероятно, вы переключили черные провода. В любом случае, одна розетка будет управляться переключателем света, а другая розетка всегда будет включена, несмотря ни на что.
