Niezależnie od tego, czy masz starszy komputer bez jednego portu USB 3.0, czy też chcesz rozszerzyć i ulepszyć listę portów USB 3.0 w nowszym komputerze, jesteśmy tutaj, aby Ci pomóc. Czytaj dalej, gdy opisujemy, jak spakować całą dobroć USB, której pragniesz, z portami z tyłu, z przodu i obudowy.
Dlaczego chcę to zrobić?
Jeśli masz już port USB 3.0 lub dwa na swoim komputerze, możesz pominąć tę sekcję: już wiesz, jak świetne jest USB 3.0 i jesteś tutaj po więcej. Jeśli myślisz o uaktualnieniu starszego komputera do obsługi USB 3.0, możesz nie zdawać sobie sprawy, ile ulepszeń oferuje USB 3.0 w porównaniu z USB 2.0.
Najbardziej oczywistą korzyścią jest wzrost prędkości. Maksymalna teoretyczna prędkość USB 3.0 jest dziesięć razy większa niż USB 2.0. Nawet jeśli połączenia USB 3.0 nie osiągają teoretycznego limitu, nadal są oszałamiająco szybsze niż połączenia USB 2.0. Podczas procesu klonowania dysku zastosowaliśmy się w naszym artykule Jak zmodernizować istniejący dysk twardy w mniej niż godzinę na przykład udało nam się sklonować dysk SSD o pojemności 120 GB przez połączenie USB 3.0 w zaledwie 15 minut, ale ten sam proces klonowania w przypadku połączenia USB 2.0 trwał około godziny. Ten sam sprzęt, ten sam rozmiar dysku, różne porty USB i standardy.
Oprócz znacznego zwiększenia szybkości, standard USB 3.0 wprowadził lepsze zarządzanie pasmem (urządzenia i połączenia USB 3.0 wykorzystują dwie ścieżki dookólne zamiast jednokierunkowej komunikacji dostępnej z USB 2.0), lepsze zarządzanie energią, lepsze wykorzystanie magistrali (co przekłada się na szybciej w gotowości, gdy nowe urządzenia są dodawane do komputera hosta), wśród innych drobnych, ale pożądanych ulepszeń.
Uwaga: Ten samouczek obejmie proces aktualizacji dla komputerów stacjonarnych. Ten samouczek nie obejmuje procesu aktualizacji dla laptopów, ponieważ laptopy są trudne do uaktualnienia do USB 3.0. Chociaż w rzeczywistości istnieją karty rozszerzeń USB 3.0 do laptopów z gniazdami na karty rozszerzeń, karty te działają słabo, zużywają duże ilości energii i generalnie nie są warte wysiłku.
Jeśli masz laptopa z jednym lub dwoma portami USB 3.0 i chcesz je rozszerzyć, zachęcamy do sprawdzenia Przewodnik HTG dotyczący zakupu idealnego koncentratora USB dostosowanego do Twoich potrzeb . Znajdujące się tam koncentratory USB 3.0 z zasilaniem zewnętrznym to doskonały sposób na zwiększenie przepustowości portu laptopa obsługującego USB 3.0.
Czego potrzebuję?
Zwykle mamy skróconą i suchą listę sprzętu potrzebnego do danego samouczka. Ten samouczek różni się nieco pod tym względem, że istnieje kilka sposobów aktualizacji komputerów, zarówno starych, jak i nowych, w celu obsługi standardu USB 3.0. Zamiast wymieniać wszystkie potencjalne kombinacje dodatków sprzętowych i ich permutacji, zamierzamy podkreślić dwie bardzo popularne ścieżki aktualizacji.
Na potrzeby tego przewodnika zaktualizowaliśmy dwa komputery z kilkoma różnymi aktualizacjami związanymi z USB 3.0, aby pokazać różne ścieżki aktualizacji, które można zastosować. W zależności od potrzeb możesz łączyć i dopasowywać sprzęt, którego używaliśmy w obu maszynach, aby osiągnąć pożądany efekt.
Pierwszy komputer ma datowaną płytę główną (zakupioną w połowie 2006 r.), Która nie ma ani portów USB 3.0 na tylnym panelu portów, ani złączy USB 3.0 na samej płycie. Drugi komputer ma nowoczesną płytę główną (zakupioną pod koniec 2013 r.), Która zawiera zarówno porty USB 3.0 na tylnym panelu portów, jak i złącza szpilkowe USB 3.0 na płycie głównej do obsługi portów USB 3.0 z przodu obudowy i / lub poprzez rozszerzenie piasty wnękowe.
Oto komponenty sprzętowe, których użyliśmy w procesie aktualizacji obu komputerów.

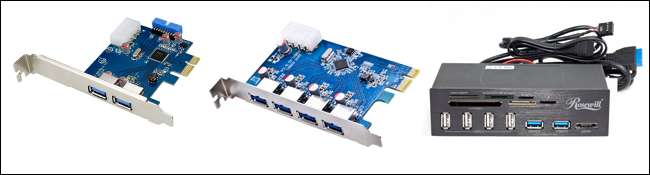

- HooToo HT-PC002 SuperSpeed USB 3.0 2-portowy + 19-pinowy nagłówek PCI-E karta dodatkowa , ~$17
- HooToo HT-PC001 SuperSpeed USB 3.0 4-portowa karta dodatkowa PCI-E , ~$16

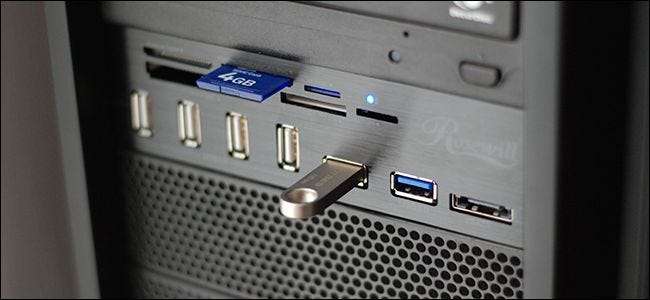

- Rozbudowa wieloportowego portu USB i czytnika kart Rosewill RDCR-11004 , ~$30
Pierwsze dwa elementy sprzętu to karty rozszerzeń, które muszą być włożone do otwartego gniazda PCI-E w komputerze, aby działały. Trzecią pozycją na liście jest rozszerzenie wnęki, które pozwala zamienić nieużywaną wnękę na napęd 5,25 hub w koncentrator USB i czytnik kart pamięci.
Przy zakupie karty rozszerzeń USB 3.0 należy wziąć pod uwagę dwie ważne kwestie. Poświęćmy chwilę, aby przyjrzeć się specyfice sprzętu, aby upewnić się, że wybierasz kartę odpowiednią do swoich potrzeb.

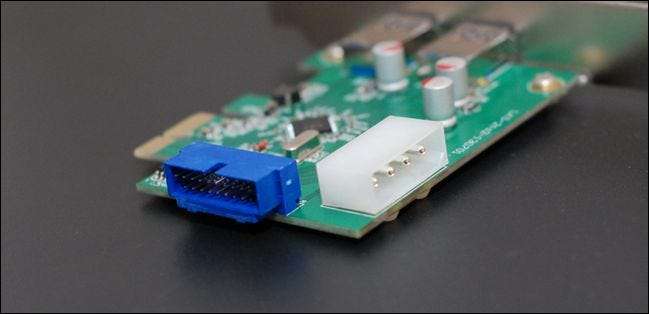

Po pierwsze, zawsze chcesz kupić kartę, która zawiera jakieś złącze zasilania (niektóre karty mają starsze 4-pinowe gniazdo zasilania Molex i zazwyczaj są wyposażone w adapter molex-to-SATA, a niektóre mają na pokładzie zasilacz SATA). Nigdy nie należy kupować karty rozszerzeń USB 3.0 bez zasilacza, ponieważ gniazdo rozszerzeń PCI nie może dostarczyć wystarczającej mocy, aby sprostać wymaganiom w pełni załadowanej karty USB 3.0. Na poniższym zdjęciu widać port zasilania Molex, 4-pinowy / mlecznobiały port po prawej stronie, na HooToo-PC002.
Po drugie, jeśli chcesz podłączyć porty USB 3.0 w obudowie lub na jakimkolwiek rozszerzeniu wnęki (takim jak wymieniony tutaj model Rosewill), będziesz potrzebować wolnego nagłówka na płycie głównej lub będziesz potrzebować karty USB z 19- listwa pinowa, która może przyjąć wewnętrzny męski kabel USB 3.0. Ponownie, odwołując się do powyższego zdjęcia, możesz zobaczyć niebieski nagłówek po lewej stronie.
Przyjrzyjmy się teraz faktycznemu procesowi, aby zaznaczyć, kiedy chcesz użyć każdego elementu sprzętu, przeprowadzając Cię przez proces uaktualniania na dwóch komputerach.
Aktualizacja starszego komputera

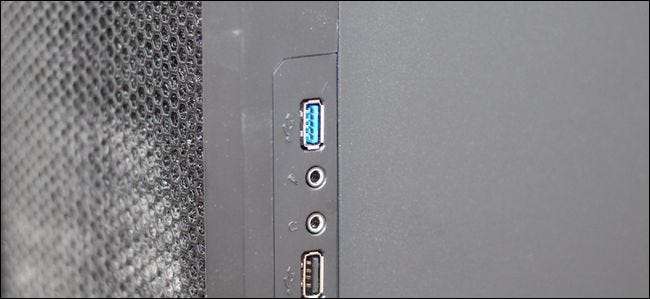

Pierwszy komputer, który aktualizujemy, to stara maszyna, która wciąż działa. Niedawno przeszczepiliśmy płytę główną z oryginalnej obudowy (obudowa komputera typu media center) do nowej obudowy typu mid-tower. Nowa obudowa ma port USB 3.0 wbudowany bezpośrednio w przedni panel portu, ale niestety płyta główna z ok. 2006 roku nie obsługuje standardu USB 3.0 i nie ma 19-stykowego złącza na kabel obudowy, do którego można by podłączyć.
Nie powinno to dziwić, ponieważ płyta główna wyprzedza pierwsze płyty główne zgodne ze standardem USB 3.0 o około cztery lata. Płyta, jak można się spodziewać, nie ma również żadnych tylnych portów USB 3.0 (i nie ma zbyt wielu portów USB 2.0), co czyni ją idealnym kandydatem na kartę rozszerzeń USB z 19-pinowym złączem. Jeśli masz komputer ze starszą płytą główną, ale nowszą obudową z portami USB 3.0, kartę rozszerzeń z portem nagłówkowym, taką jak HooToo HT-PC002 , jest koniecznością, jeśli kiedykolwiek chcesz uruchomić i uruchomić ten port.

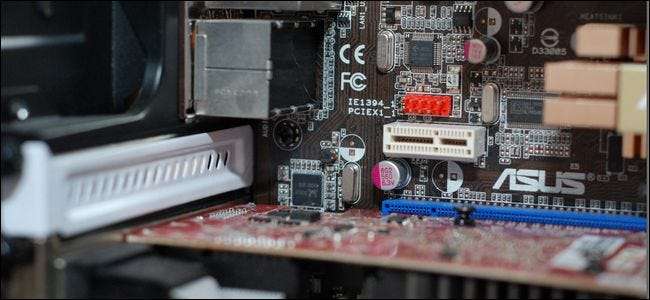

Karta w ręku, czas otworzyć skrzynkę i zabrać się do pracy. Zdjęcie powyżej pokazuje puste gniazdo PCI-E, którego użyjemy dla nowej karty. Zainstalowanie nowej karty PCI jest jednym z najłatwiejszych zadań modernizacji komputera po tej stronie podłączania nowej pamięci RAM, ale nadal musisz obchodzić się ze wszystkim ostrożnie. Upewnij się, że przestrzegasz podstawowych zasad bezpieczeństwa elektrostatycznego, takich jak noszenie butów z gumową podeszwą na nieprzewodzącej powierzchni (wełniane skarpetki i dywanik to zły pomysł), trzymaj obudowę komputera podłączoną do uziemionego gniazdka (ale wyłączonego), abyś mógł Używaj samej obudowy jako uziemionego punktu rozładowania wszelkich ładunków na ciele i pozostaw kartę w elektrostatycznej torbie transportowej, dopóki się nie uziemisz i nie będziesz gotowy do jej zainstalowania.

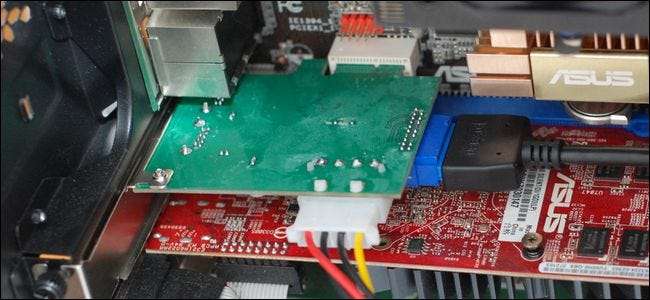

Instalacja to pestka. Zdejmij osłonę gniazda z obudowy (perforowany kawałek metalu, który chroni otwór, gdy karta nie jest włożona; na powyższym obrazku jest biała i po lewej stronie). Delikatnie włóż kartę rozszerzeń i przymocuj metalowy wspornik do obudowy za pomocą tej samej śruby, która wcześniej znajdowała się w osłonie gniazda. Podłącz kabel zasilający i wewnętrzny kabel męski USB 3.0. Wynikowa konfiguracja powinna wyglądać następująco.
Zamknij obudowę i uruchom komputer. Karty rozszerzeń USB z nagłówkami pinów prawie zawsze wymagają dodatkowych sterowników do połączenia z płytą główną. Załaduj sterowniki z dołączonej płyty CD lub pobierz je ze strony producenta, aby zakończyć proces instalacji.
Twoja starsza płyta główna ma teraz porty USB 3.0 z tyłu i łączy się z dowolnymi portami USB 3.0 na obudowie za pośrednictwem nagłówka na karcie USB.
Rozbudowa nowszego komputera
W poprzedniej sekcji dodaliśmy funkcjonalność USB 3.0 do komputera, który nie miał pojemności dla USB 3.0. W tej sekcji rozszerzamy możliwości USB 3.0 komputera, który już obsługuje USB 3.0. Płyta główna w naszym drugim komputerze to zorientowana na gry płyta główna z końca 2013 roku, która ma oba porty USB 3.0 z tyłu i złącze USB 3.0 na płycie.

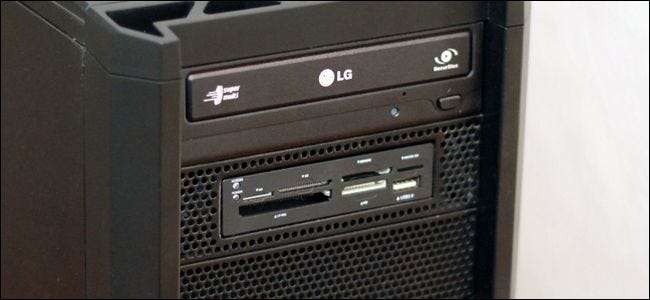

Ścieżka aktualizacji na tym konkretnym komputerze koncentruje się na dodawaniu więcej Porty USB 3.0 z tyłu, a także rozszerzenie funkcjonalności obudowy poprzez zastąpienie starego koncentratora / czytnika kart USB 2.0 (widoczny na zdjęciu powyżej) przednią wnęką na napęd z nowym czytnikiem USB 3.0.
Podobnie jak w poprzedniej sekcji, musisz otworzyć obudowę, zlokalizować puste gniazdo PCI-E i oczywiście przestrzegać tych samych zasad dotyczących ochrony komputera przed wyładowaniami elektrostatycznymi. Ponieważ gniazdo PCI-E i proces wkładania są identyczne, możesz odwołać się do zdjęć w poprzedniej sekcji.
Jednak w przeciwieństwie do poprzedniej karty HooToo HT-PC001 nie ma wbudowanej listwy pinowej dla wewnętrznego kabla USB 3.0; będziesz musiał podłączyć tylko jeden kabel, kabel zasilający Molex, do karty.

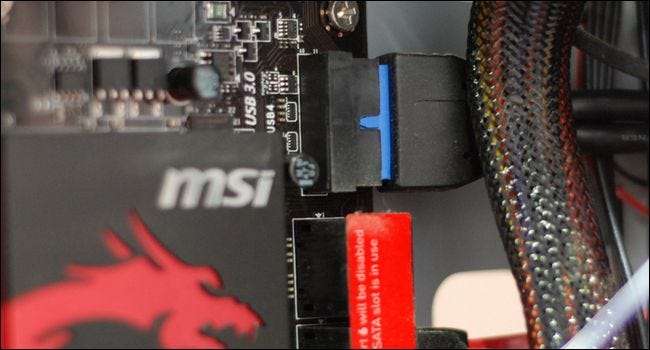

Zamiast tego podłączymy kabel USB z koncentratora Rosewill bezpośrednio do płyty głównej, jak widać na powyższym zdjęciu. Oprócz podłączenia kabla USB 3.0 hub Rosewill ma również porty USB 2.0 i port eSATA. Kabel do portu eSATA można podłączyć do zwykłego portu SATA na płycie głównej (jeśli masz wolny port) i umożliwia podłączenie stacji dokujących HDD i niektórych zewnętrznych dysków twardych bezpośrednio do koncentratora w celu transferu z prędkością SATA. Kabel USB 2.0 wystarczy włożyć do złącza USB 2.0 na płycie głównej; Porty USB 2.0 to 9-pinowe porty, które wyglądają jak mniejsze rodzeństwo 19-pinowego portu, do którego właśnie podłączyliśmy kabel USB 3.0.
Po podłączeniu wszystkich odpowiednich portów czas złożyć obudowę i podziwiać naszą poręczną pracę.

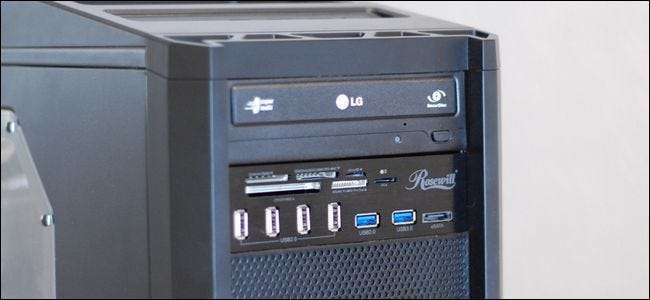

Zniknął stary umierający koncentrator USB 2.0, nowy jest zainstalowany, a mamy dodatkowe 4 porty z tyłu maszyny. Niezły zwrot w czasie krótszym niż dziesięć minut i poniżej 50 USD w częściach.
W przeciwieństwie do poprzedniej aktualizacji, w której zainstalowaliśmy nowy host USB 3.0, tym razem po prostu dodaliśmy więcej funkcji USB 3.0 do maszyny, która już ją posiadała; nie jest wymagana instalacja sterownika.
To wszystko! Najtrudniejszą częścią całego procesu aktualizacji USB 3.0 jest po prostu poświęcenie czasu na ustalenie, jakiego sprzętu potrzebujesz. Spędzisz więcej czasu na sprawdzaniu specyfikacji płyty głównej i wyborze odpowiedniego sprzętu, niż na instalowaniu karty rozszerzeń i / lub koncentratora USB 3.0 w komputerze.
