Dus je hebt een leuke nieuwe behuizing voor je pc gevonden, boordevol LED's en ventilatoruitsparingen en acrylvensters overal. Nu moet je gewoon alle lef van je huidige pc erin halen. Hier is hoe.
Wees gewaarschuwd, dit is een ingewikkeld proces: je moet min of meer alle stappen doorlopen die nodig zijn om een nieuwe pc vanaf de grond af te bouwen, met het extra ongemak dat je eerst een andere moet demonteren. Het is tijdrovend en saai, maar niet bijzonder moeilijk. We behandelen hier ook geen vloeistofgekoelde computers. De configuratie hiervan is heel specifiek voor de componenten die uw computer gebruikt, en kan ook behoorlijk kieskeurig zijn. Als u een vloeistofgekoelde pc heeft, moet u instructies vinden die specifiek zijn voor uw installatie, of, beter nog, hulp krijgen van iemand die het eerder heeft gedaan.
En zoals altijd, als u dit nog nooit eerder heeft gedaan, raden we u aan foto's te maken van hoe de zaken zijn ingesteld terwijl u uw pc uit elkaar haalt - waar kabels zijn aangesloten, waar componenten naartoe gaan, enzovoort.
Wat je nodig hebt
Het enige dat u echt nodig hebt om op een moderne pc te werken, is een kruiskopschroevendraaier. Ik raad aan om er twee te gebruiken, een grote voor hefboomwerking en een kleine voor de moeilijk bereikbare gaten in jouw geval. Als u in een omgeving werkt die bijzonder gevoelig is voor statische elektriciteit, wilt u misschien ook een antistatische armband . Ten slotte kunnen een paar kopjes of kommen erg handig zijn om te voorkomen dat uw verschillende schroeven wegrollen.

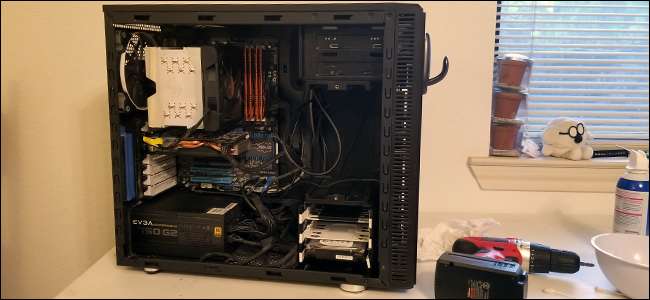

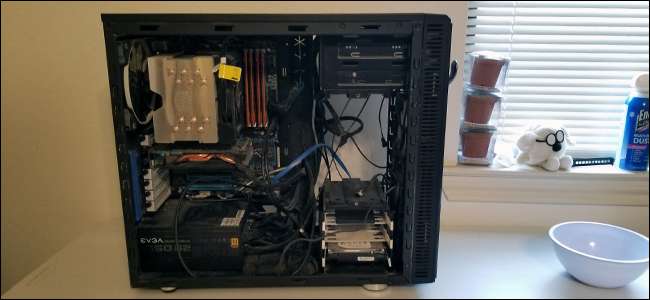

Ik gebruik mijn persoonlijke desktop voor deze demonstratie. Het is ingebouwd in een Fractal Design R4-behuizing, een vrij typische ATX Mid Tower-maat. Als je een gaming-pc gebruikt, ziet deze er waarschijnlijk ongeveer hetzelfde uit, tenzij je specifiek iets veel kleins (zoals een Mini-ITX-build) of uitgebreider bouwt. Toch zullen de grove stappen in grote lijnen hetzelfde zijn, zelfs als je bouw heel anders is.
Opzetten
Verwijder eerst en natuurlijk alle verschillende stroom- en datakabels van uw pc en plaats deze vervolgens op een tafel of bureau in een lichte ruimte. Gebruik indien mogelijk een plek zonder tapijt om statische elektriciteit te voorkomen.

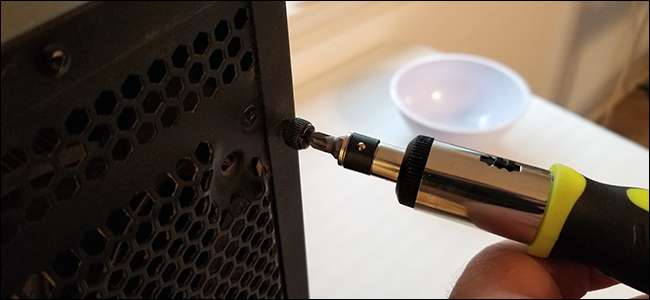

Het eerste dat u moet doen om uw machine uit elkaar te halen, is uw toegang tot alle componenten te maximaliseren. Op een ATX-toren betekent dit dat de toegangspanelen aan beide zijden van de behuizing moeten worden verwijderd (sommige behuizingen hebben mogelijk een enkele afdekking die als één geheel kan worden verwijderd in plaats van afzonderlijke toegangspanelen). Ze worden op hun plaats gehouden met schroeven (soms duimschroeven) op het achterpaneel. Er zijn meestal twee of drie aan elke kant. Haal deze eruit en leg ze apart.

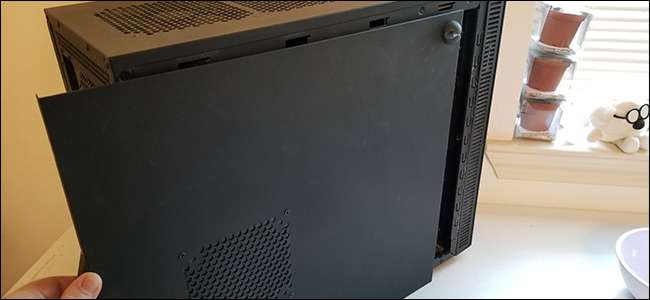

Schuif vervolgens de toegangspanelen eenvoudig naar de achterkant van de machine en trek ze eraf. Zet ze apart.
Als deze belangrijke toegangsbarrières zijn verwijderd, heeft u gemakkelijk toegang tot elk onderdeel.

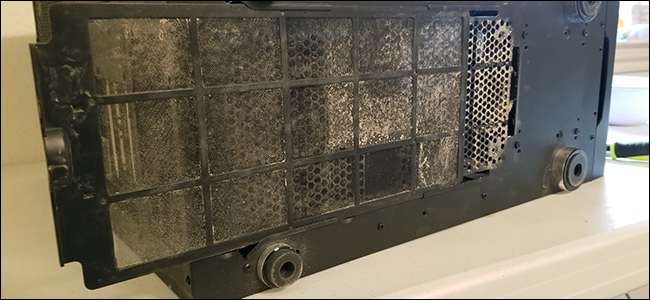

Als uw koffer nog meer extern verwijderbare onderdelen heeft, zoals stoffilters, trek deze dan ook uit.
Voordat u begint met het daadwerkelijk verwijderen van componenten, kunt u het beste een algemene volgorde bepalen. Dit hangt af van je exacte opstelling en je neigingen, maar ik geef er de voorkeur aan om eerst de voeding te verwijderen, omdat deze op bijna al het andere is aangesloten. Door hem (en vooral de vele kabels) uit de weg te ruimen, wordt de rest van het werk gemakkelijker. In sommige gevallen is het mogelijk dat u de voeding niet kunt verwijderen zonder eerst andere componenten te verwijderen, zoals een CPU-koeler. Dat is prima. Doe de dingen in de volgorde die u het beste uitkomt.
De voeding verwijderen
Om te beginnen met het verwijderen van de PSU, moet u deze loskoppelen van alle componenten die er gebruik van maken. Op mijn computer omvat dit al het volgende:
- Moederbord (24-pins primaire rail)
- Moederbord (8-pins processorrail - die van jou kan groter of kleiner zijn)
- Grafische kaart (8-pins, die van jou kan groter of kleiner zijn)

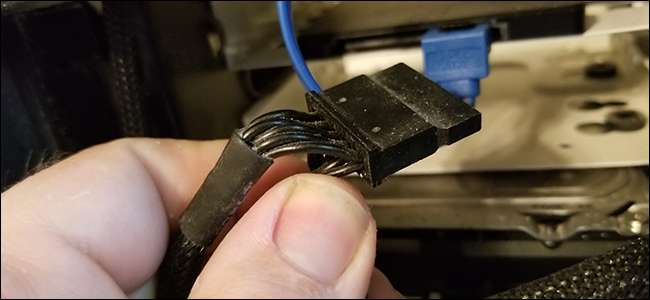

- Harde schijf en SSD (SATA-voedingskabels)
- DVD drive (SATA power cable)
- Case fans (diverse)
Het is waarschijnlijk het gemakkelijkst om uw case verticaal te houden voor deze en de meeste andere stappen (behalve het moederbord).

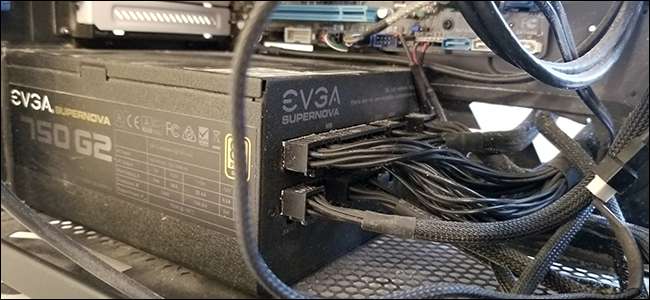

Als je een modulaire voeding hebt, waarmee je kabels van zowel de componenten als de voeding zelf kunt verwijderen, is dit nog eenvoudiger. U kunt aan beide uiteinden van de kabel trekken om deze los te maken. (Opmerking: de meeste vooraf gebouwde desktops gebruiken geen modulaire voeding.)
Nu moet uw stroomvoorziening grotendeels helder zijn. Als het niet modulair is, plaats dan alle kabels zo ver mogelijk uit de weg als voorbereiding op het verwijderen van het apparaat zelf.

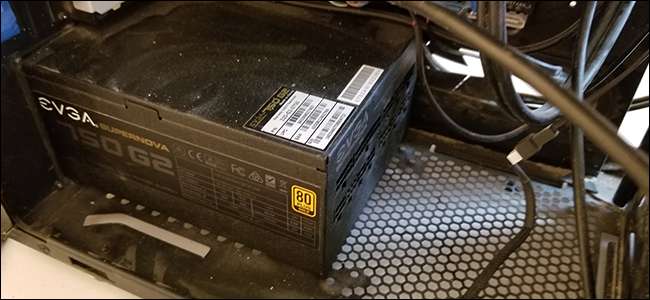

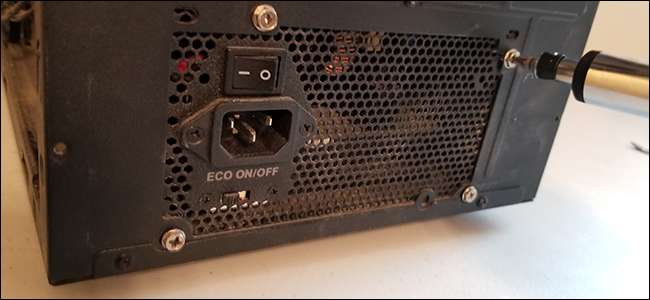

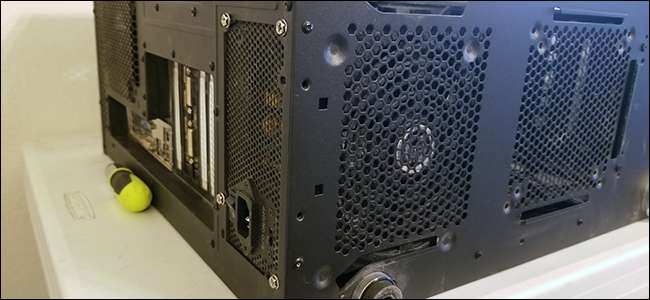

Ga nu naar de achterkant van de behuizing. Er zijn een paar schroeven waarmee de voeding aan de achterkant van het frame is bevestigd. (Bij sommige behuizingsontwerpen bevinden deze bevestigingsschroeven zich aan de boven- of onderkant.) Verwijder ze en leg ze opzij.

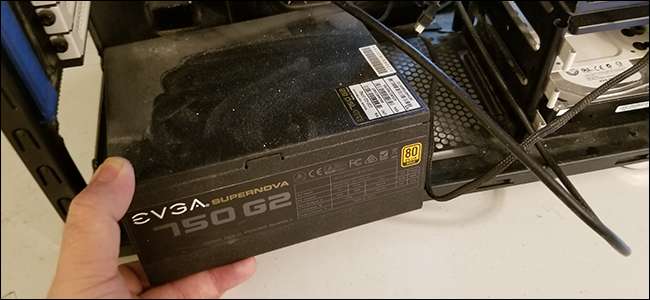

Met de borgschroeven los, zit de voeding los en kunt u deze uit de behuizing trekken.
Leg het opzij en ga verder met de volgende componenten.
Harde schijven en schijfstations verwijderen
Oudere hoesontwerpen behouden hun harde schijven, SSD's en schijfstations met alleen schroeven in het frame. Nieuwere en meer gevorderden gebruiken ‘sledes’ of ‘caddies’, waarbij ze de schijven in deze handige gadgets schroeven en ze vervolgens op hun plaats schuiven om ze gemakkelijk te wisselen. De harde schijf en SSD in mijn pc gebruiken deze methode, terwijl het dvd-station stevig is vastgeschroefd. We beginnen met het eerste.

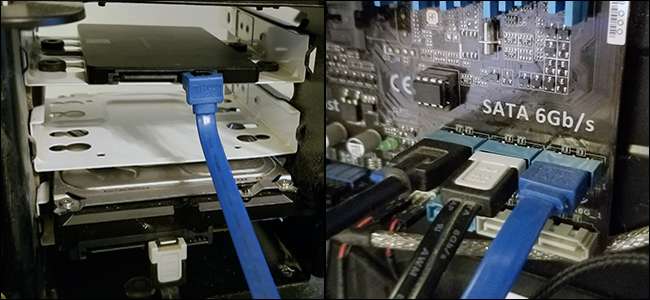

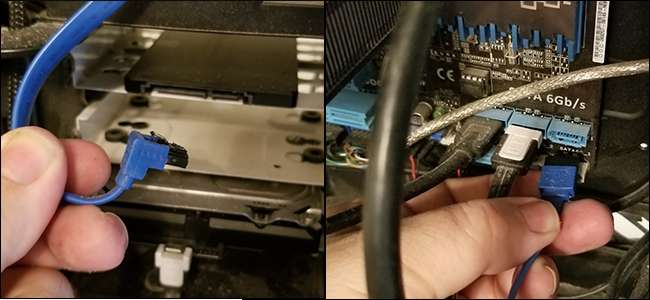

Koppel eerst de SATA-datakabels los van uw harde schijf en van het moederbord aan de andere kant.

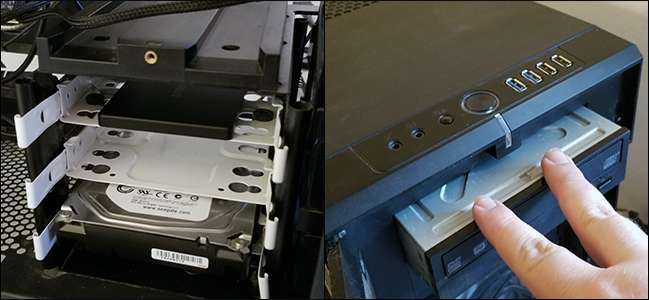

Nu zowel de stroom- als de datakabel van mijn schijven is verwijderd, kan ik de caddies uit het frame van de behuizing trekken.

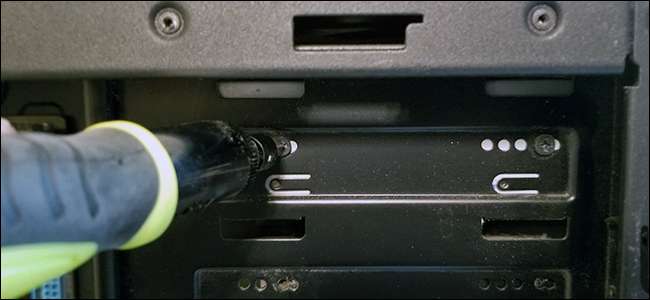

Nu voor het dvd-station. Begin met het verwijderen van de SATA-datakabel. Omdat de schijf zelf in het frame is geschroefd, moet ik de schroeven aan beide kanten verwijderen voordat deze eruit komt.

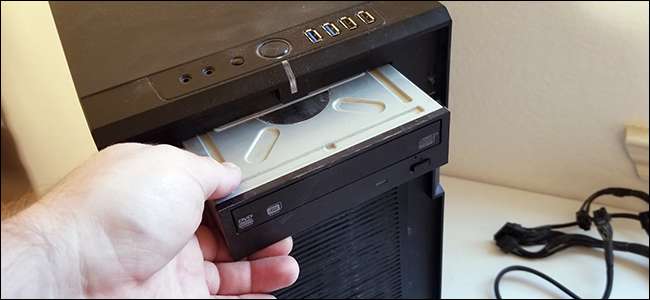

Nu de stroomkabel, datakabel en bevestigingsschroeven zijn verwijderd, kan ik de schijf uit de voorkant van de behuizing trekken. Misschien wilt u het een beetje vanaf de achterkant duwen, maar trekt u het er vanaf de voorkant uit, aangezien u in de tegenovergestelde richting beperkte ruimte heeft.

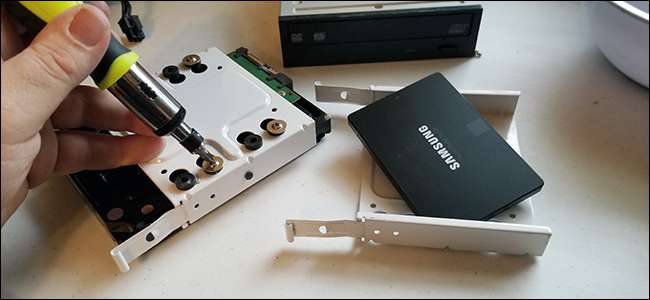

Zet je schijven opzij. Als ze in schuifregelaars of caddies zijn geschroefd, schroeft u ze los om ze voor te bereiden voor later opnieuw installeren.
Ga verder met het volgende onderdeel.
De grafische kaart verwijderen
Het is duidelijk dat dit deel van de gids niet echt van toepassing is als je geen aparte grafische kaart in je computer hebt. Ik doe het, dus laten we het van het moederbord halen om de laatste stappen van het demonteren gemakkelijker te maken.

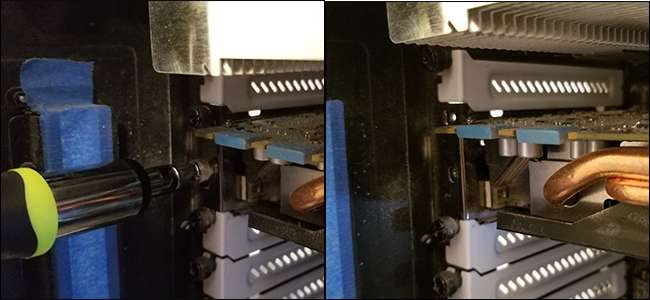

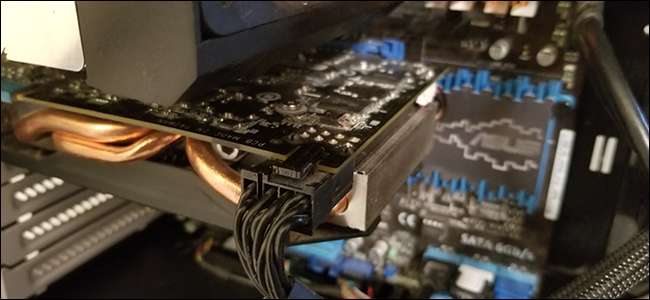

Verwijder eerst de stroomkabel die naar de stroomvoorziening is gegaan als u dit nog niet heeft gedaan. Verwijder vervolgens de schroef waarmee de GPU aan de achterkant van de behuizing vastzit, waar de adapterpluggen uitsteken. Het is waarschijnlijk een duimschroef. Als uw kaart een dubbele breedte heeft, moet u beide schroeven verwijderen.

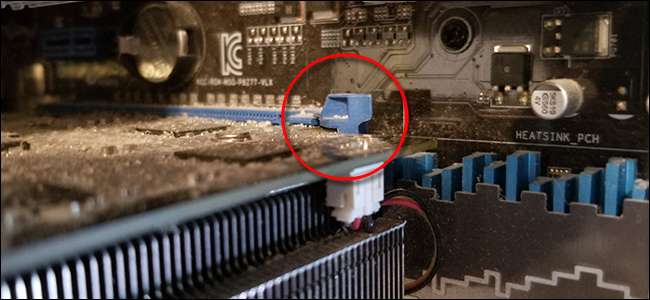

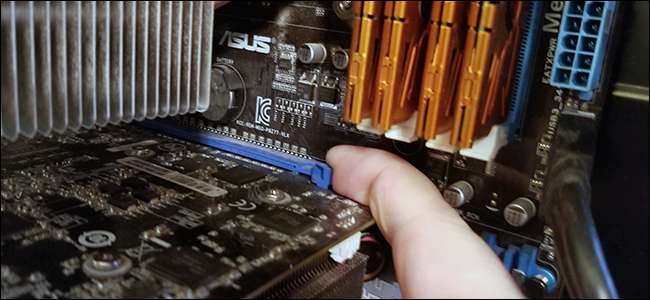

Druk nu op het plastic lipje aan het uiteinde van de PCI Express-kaartsleuf waarop de grafische kaart is aangesloten. Het moet op zijn plaats op het moederbord 'klikken', waardoor de grafische kaart vrijkomt.

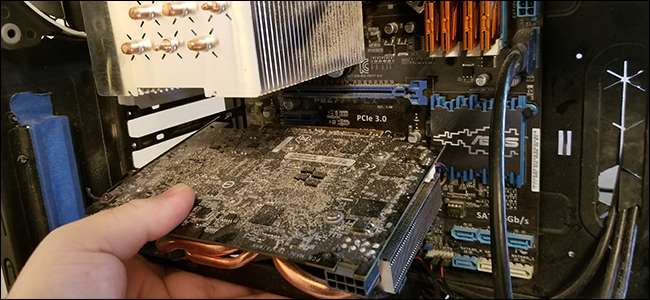

Met de borgschroeven verwijderd en het plastic lipje naar beneden gedrukt, pakt u de kaart stevig vast en trekt u eraan. Het zou los moeten komen van het moederbord.
Leg de grafische kaart opzij en ga naar het volgende deel. Als u andere hardware heeft die uw PCI-Express-slots bezet, zoals een wifi- of geluidskaart, verwijdert u deze op dezelfde manier.
Verwijder de Case Fans
De ventilatoren die aan uw koffer zijn bevestigd, zijn er om koele lucht aan te zuigen en warme lucht uit te blazen. U wilt ze eerder verwijderen dan het moederbord en de resterende componenten. Gelukkig is dit een van de gemakkelijkere processen. En eerlijk gezegd hoeft u de ventilatoren zelf misschien niet uit de hoes te verwijderen als er al ventilatoren aan uw nieuwe hoesje zijn bevestigd.

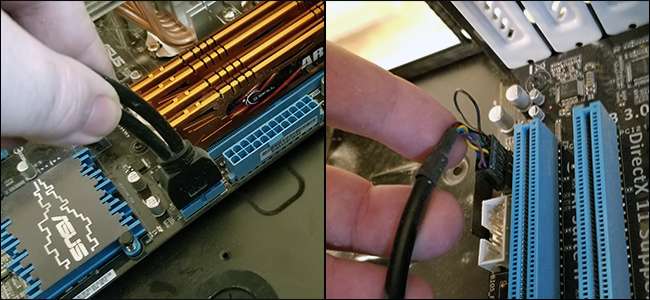

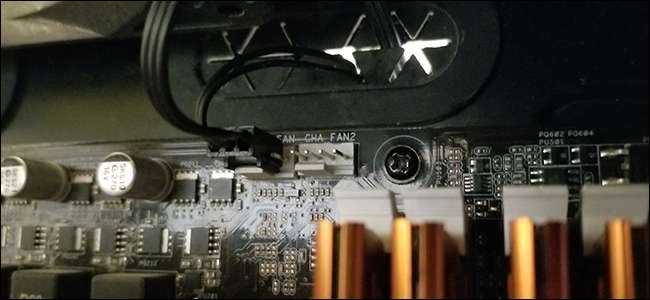

Ten eerste, als een van uw case-fans was aangesloten op poorten op het moederbord (in plaats van de voeding), koppelt u deze nu los. Die 3- of 4-pins aansluitingen zien er als volgt uit:

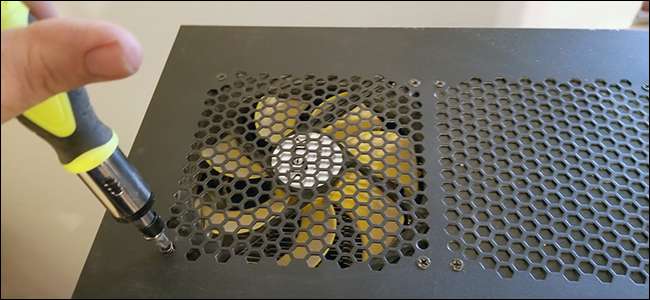

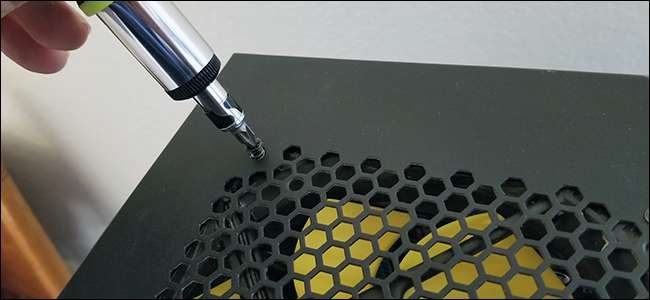

Schakel nu over naar de buitenkant van de behuizing en verwijder eenvoudig de schroeven die de ventilatoren op hun plaats houden. Zorg ervoor dat u de ventilator vanaf de andere kant vasthoudt terwijl u de laatste schroef verwijdert, om te voorkomen dat deze erin valt.
Herhaal deze stap voor al je case-fans. Als je hoesje verwijderbare beugels voor ventilatoren heeft, verwijder ze dan op dezelfde manier.
Het moederbord verwijderen
We gaan ervoor zorgen dat de RAM, CPU en CPU-koeler op het moederbord blijven zitten, omdat ze over het algemeen licht genoeg zijn om erbij te horen (en een extra stap die je in de meeste gevallen niet nodig hebt). Als je een meer uitgebreide CPU-koeler of een koeler op waterbasis hebt, u moet het misschien verwijderen om toegang te krijgen tot enkele van de schroeven die het moederbord op zijn plaats houden.
Leg eerst uw koffer op zijn kant, met het moederbord naar boven. Verwijder vervolgens alle andere kabels die op uw moederbord zijn aangesloten. Op dit punt zouden dit meestal controle-, audio- en USB-kabels moeten zijn die rechtstreeks vanuit uw hoesje lopen.
Houd de I / O-pinnen in de rechterbenedenhoek van het moederbord in de gaten. Deze zijn erg lastig en moeten in een bepaalde volgorde worden aangesloten om de aan / uit-knop, de resetknop, de harde schijf-indicator en de stroomindicator te laten werken. Tenzij je het leuk vindt om naar een klein lettertype te staren of de gebruikershandleiding van je moederbord op te sporen, is het een goed idee om een foto te maken van waar alles zich bevindt voordat je het eruit haalt, dus het wordt zoveel gemakkelijker als je alles naar de nieuwe behuizing verplaatst.

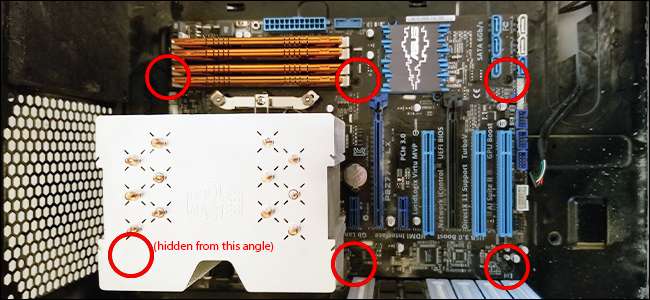

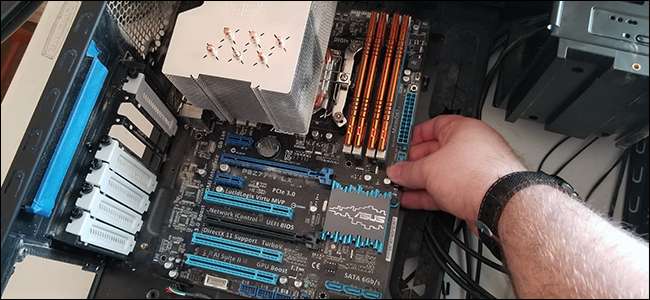

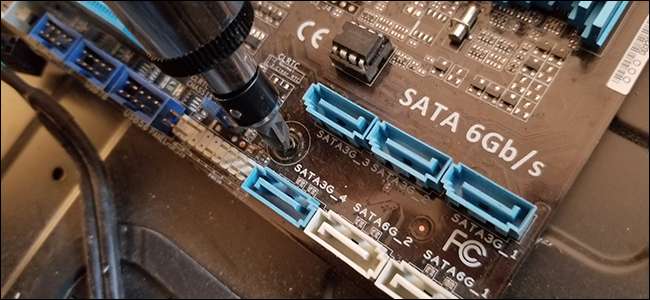

Verwijder nu de schroeven waarmee het moederbord aan de risers van de behuizing is bevestigd. Deze kunnen moeilijk te herkennen zijn, vooral als je donkere schroeven op een donkere printplaat hebt, zoals de mijne. Over het algemeen zijn er vier bij de hoeken gepositioneerd, met nog twee tot vier ergens in het midden voor stabiliteit.
Met alle moederbordschroeven verwijderd, pakt u het moederbord voorzichtig vast en trekt u het iets naar voren om het vrij te maken van de I / O-plaat (de kleine stalen rechthoek met uitsparingen voor de poorten aan de achterkant van de behuizing). Til het vervolgens uit de behuizing en leg het opzij. Als het moederbord niet gemakkelijk kan worden verwijderd, betekent dit waarschijnlijk dat u een schroef hebt gemist. Ga terug en controleer opnieuw.

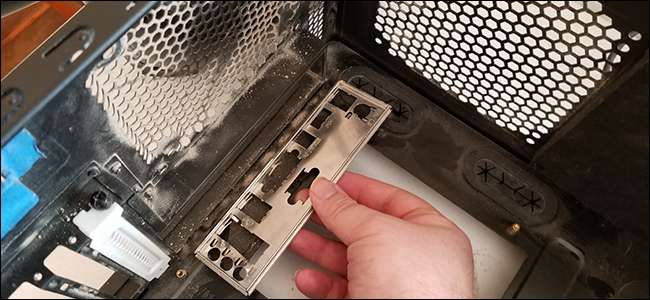

Dan is de laatste stap om de I / O-plaat zelf iets in de behuizing te duwen en eruit te trekken.

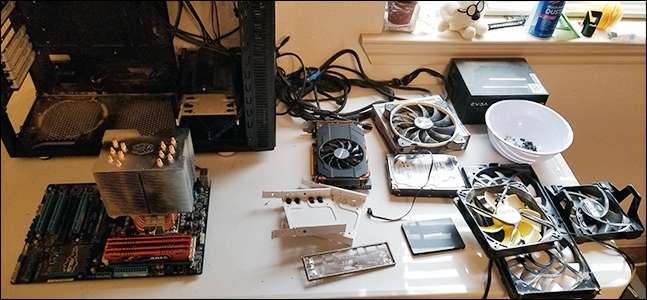

Nu zou u al uw componenten vrij van de oude behuizing moeten hebben en klaar om te installeren in de nieuwe. Voor dit artikel zullen we alleen de originele hoes hergebruiken, aangezien ik geen reserve bij de hand heb. En bovendien, als ik er voor vijf jaar stof uit blaas en alle componenten heb schoongemaakt, is het sowieso praktisch nieuw.
Componenten installeren in uw nieuwe behuizing

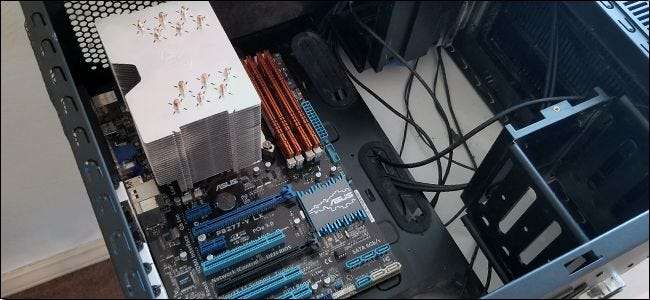

Voor de nieuwe zaak gaan we in wezen achteruit. U werkt met dezelfde componenten, u plaatst ze gewoon in plaats van eruit. Verwijder beide toegangspanelen van de nieuwe behuizing en ga aan de slag.
Het moederbord installeren

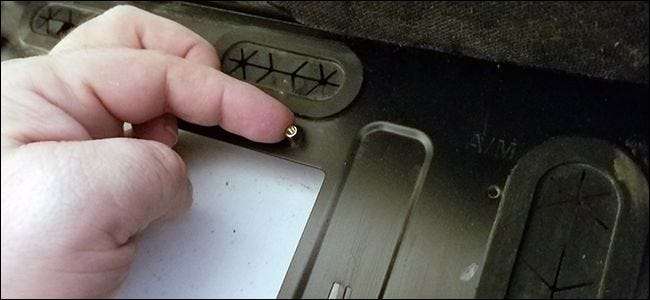

Als ze nog niet zijn geïnstalleerd, schroef je de moederbordverhogers vast die bij je nieuwe behuizing zijn geleverd. Hiermee kunt u het moederbord vastschroeven en voorkomen dat de elektrische contacten kortsluiten op het metaal van de behuizing zelf. Houd er rekening mee dat in sommige gevallen verschillende posities beschikbaar kunnen zijn voor deze risers, maar ze moeten nog steeds overeenkomen met de beschikbare gaten in het moederbord.

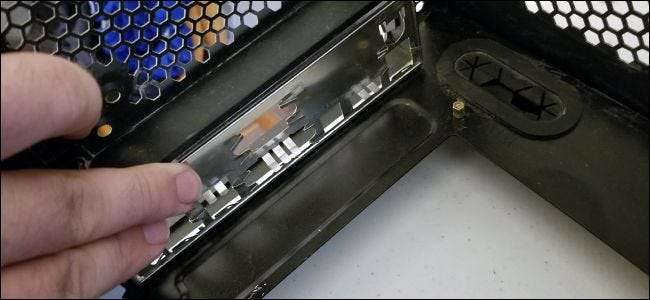

Installeer nu de I / O-plaat. Dit is dezelfde die u uit uw vorige casus heeft gehaald. Controleer gewoon of het goed is uitgelijnd met de naar achteren gerichte poorten van uw moederbord en druk het op zijn plaats van binnenuit de behuizing naar buiten, op de achterkant. Het is mogelijk dat de nieuwe case er al een heeft. Als dit het geval is, moet u deze mogelijk verwijderen om de poort te plaatsen die overeenkomt met de poorten op uw moederbord.
Verplaats het moederbord op de risers, uitgelijnd met de schroefgaten. Het kan een beetje voorzichtig wiebelen kosten om de poorten aan de achterkant van de kaart in hun respectievelijke gaten in de I / O-plaat te duwen - ga voorzichtig te werk en zorg ervoor dat u schone toegang hebt tot alle poorten aan de achterkant van de computer.
Draai nu de moederbordschroeven vast op dezelfde plek waar u de risers hebt geplaatst. Zorg ervoor dat ze stevig op hun plaats zitten, maar schroef ze niet te ver vast als u weerstand voelt - anders kan de printplaat breken.
Case-aansluitingen installeren

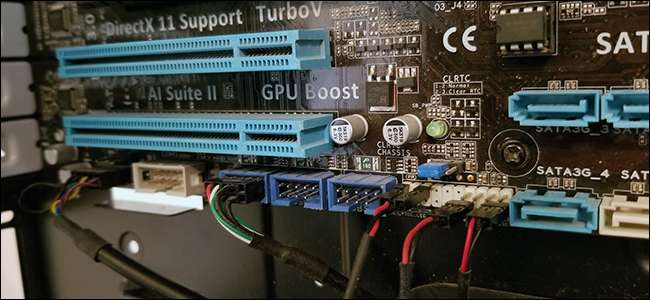

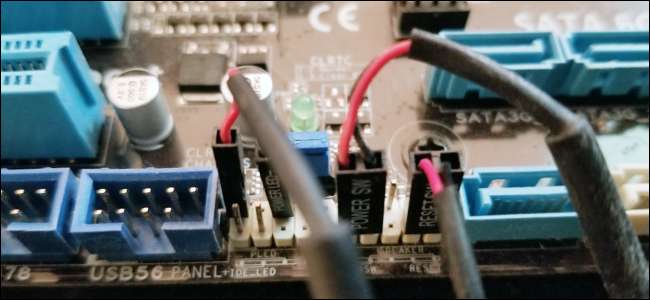

Sluit nu alle case-aansluitingen opnieuw aan op uw moederbord. Op een moderne behuizing zijn dit kabels voor de aan / uit-schakelaar, reset-schakelaar, aan / uit-lampjes en het indicatielampje van de harde schijf. Raadpleeg de handleiding van je moederbord of de foto die je eerder hebt gemaakt om deze aansluitingen goed te krijgen.

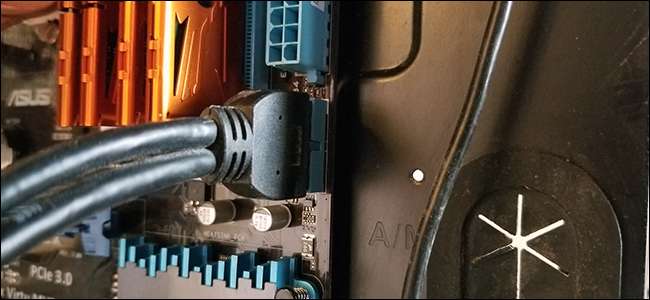

Uw case heeft waarschijnlijk ook een HD-audiokabel en een USB 3.0-kabel, en er kunnen ook andere USB-kabels naar het moederbord gaan. Deze zijn meestal duidelijk aangegeven op de printplaat van het moederbord.
Terwijl u de kabels hier en overal bij het opnieuw in elkaar zetten leidt, moet u proberen zo min mogelijk los te laten. De achterkant van de behuizing is een goede plek om overtollige kabellengte te 'verbergen', zolang deze niet te dik is om het toegangspaneel aan de achterkant er weer op te laten zitten.
De behuizingsventilatoren installeren
Je nieuwe hoesje is mogelijk geleverd met vooraf geïnstalleerde ventilatoren. Als dit het geval is, sluit u ze aan op de drie- of vierpinsstekkers op het moederbord (gemarkeerd met "fan" of iets dergelijks). Als dit niet het geval is, installeert u degene die u uit uw vorige case hebt verwijderd. Schroef ze gewoon van buitenaf vast.
De zijkant van de ventilator met het plastic dat de bladen blokkeert, is de uitgang - lucht stroomt in de richting van het plastic. Inlaatventilatoren (met het plastic naar binnen gericht) gaan aan de voorkant, de uitvoer gaat meestal aan de achterkant, bovenkant of onderkant. Bekijk deze gids als u niet weet wat het juiste luchtstroombeheer in uw hoesje is.
Als je fans verbinding kunnen maken met je moederbord, sluit ze dan nu aan. Idem als ze verbinding kunnen maken met uw case en het een ingebouwde controller heeft.
De grafische kaart plaatsen
Nogmaals, als je geen aparte grafische kaart hebt, sla dan dit gedeelte over. Als je dat doet, begin dan met het verwijderen van de PCI-E-afstandhouders voor de PCI-Express-sleuf die je gaat gebruiken, maar houd de schroeven vast. Om te beslissen welke de juiste is als je het niet weet, bekijk deze gids - dit is over het algemeen degene die zich het dichtst bij het processorgebied bevindt.
Schuif de kaart vervolgens naar beneden in de sleuf en oefen eerst druk uit op de zijde die zich het dichtst bij de achterkant van de behuizing bevindt. Zorg ervoor dat het is uitgelijnd met de buitenkant, zodat u de monitorkabels kunt aansluiten.
Push down firmly. When you see this plastic tab wiggle, you’re just about there. Pull the tab on the slot up until it “locks” down onto the card. Note that some motherboards include different types of tabs. Some automatically lock when you insert the card, some push in from the side.

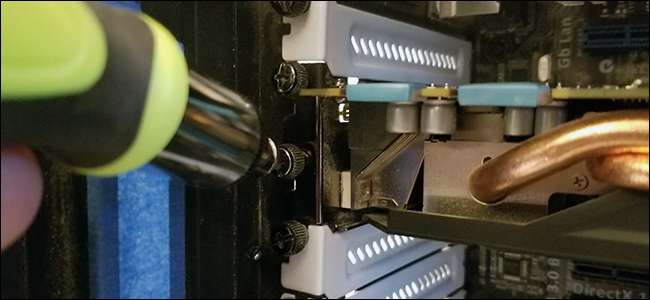

Now re-install the screws to permanently affix the card in place.
Installing the Storage Drives and Disc Drives
Again, you’re just going in reverse here. Place your drives into their appropriate bays, either screwed in directly or attached to their caddies. (You’ll need the caddies that came with your new case, not the ones you removed from the old case.)
Then plug the SATA data cables into the rear of the drives and attach them to the motherboard’s SATA drives. You want to install them in the same order on the board (port 1, 2, 3, et cetera) to avoid boot issues.
Installing the Power Supply

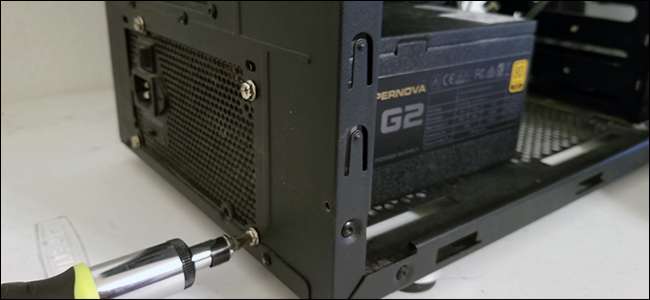

Now for the most complex part: installing the power supply. Start by inserting it into the PSU bay in the new case, then screwing it into the back with the power cord facing outward.
You generally want to direct the power supply’s built-in fan directly out of the case, away from the internal components, since it will be blowing hot air constantly.

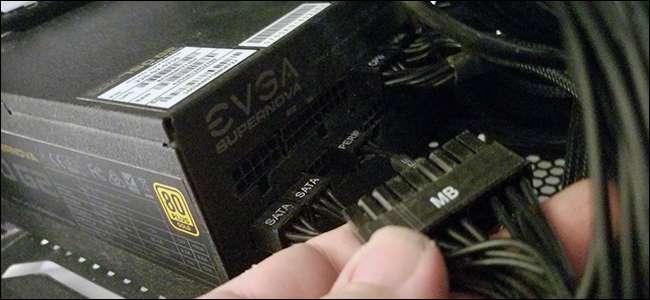

Leid nu alle stroomkabels naar de benodigde componenten.
- 24-pins hoofdstroomrail voor het moederbord
- 4/6/8-pins voedingsrail voor de CPU-aansluiting van het moederbord
- SATA-voedingsrail naar de harde schijf en eventuele andere schijven
- 6/8/12-pins stroomrail naar de grafische kaart (als je die hebt)
- Extra vermogen voor meer case-fans en andere accessoires indien nodig
Als je niet zeker weet waar sommige naartoe gaan, bekijk dan de foto's die je hebt gemaakt of raadpleeg de handleiding van je moederbord.
Zorg ervoor dat de aansluitingen goed vastzitten en probeer zoveel mogelijk bekabeling achter de moederbordlade te leiden om alles netjes te houden. Veel netter dan mijn voorbeeld, als je kunt, wat niet zo moeilijk zou moeten zijn.
Kabelbeheer gaat over meer dan alleen de zaken er mooi uit laten zien in uw koffer. Door kabels uit de weg te ruimen, zorgt u ervoor dat de luchtstroom in de behuizing niet wordt belemmerd en dat u gemakkelijker bij componenten kunt komen wanneer dat nodig is.
Sluiten en opstarten
Je bent bijna klaar. Geef alles nog een keer opnieuw, met bijzondere aandacht voor je fans. Het is gemakkelijk om een losse kabel eraan te slepen, en als dat het geval is, moet je de pc opnieuw openen om de fout te vinden.
Als u zeker weet dat u alles hebt afgedekt, plaatst u de toegangspanelen aan de linker- en rechterkant terug, plaatst u de duimschroeven erin en maakt u de luiken vast. Installeer eventuele accessoires voor de koffer, zoals stoffilters.

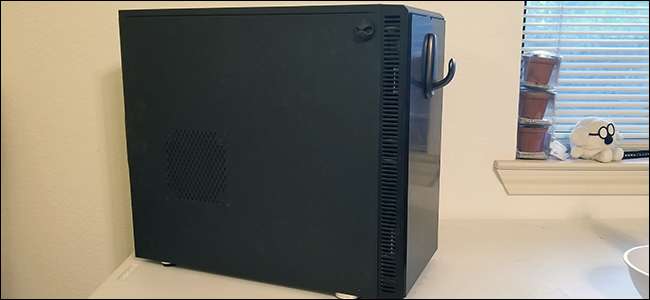

Verplaats je glanzende nieuwe behuizing en je stoffige oude onderdelen terug naar je computerbureau. Sluit alles aan en start op. Als het niet rechtstreeks in Windows opstart, raak dan niet in paniek - misschien moet u gewoon naar de UEFI (ook bekend als het BIOS) gaan en de juiste opstartvolgorde voor uw schijven instellen.
Als u nog steeds problemen ondervindt, opent u de pc opnieuw en controleert u uw verbindingen. Veelvoorkomende problemen zijn verwisselde SATA-kabels, vergeten de CPU-voedingsrail aan te sluiten en (ja, echt) vergeten de voeding in te schakelen.
