Moederborden zijn het meest complexe onderdeel van uw computer. Uitgerust met honderden componenten en tientallen opties kan het moeilijk zijn om te kiezen. Laten we eens kijken naar de belangrijkste factoren om u te helpen beslissen voordat u uw volgende computer gaat bouwen.
Moederborden zijn het centrale zenuwstelsel van uw computer. Ze zijn verantwoordelijk voor het verbinden en communiceren tussen alle belangrijke componenten binnenin. Weten waar je op moet letten, is de sleutel bij het vergelijken van borden.
Moederbordformaten
Moederborden zijn er in verschillende soorten en maten, maar gelukkig zijn er een aantal standaarden ingesteld zodat veel moederborden en behuizingen kunnen samenwerken.
Deze formaten zijn voor het grootste deel van toepassing op alle desktopcomputers, maar sommige computers die u bij fabrikanten koopt, volgen niet alle regels. Dit is meestal prima als u de hele computer als een geheel koopt, maar het wordt lastig als u een nieuw moederbord in de behuizing wilt vervangen of er een helemaal opnieuw wilt bouwen.
De meest voorkomende moederbordgrootte is Intel's Advanced Technology Extended (ATX) en zijn derivaten. De onderstaande tabel bevat enkele van de meest voorkomende ATX-formaten, maar er zijn veel meer opties dan alleen de enkele die hier worden weergegeven.
Moederbordformaten geven niet alleen de grootte van het bord en de plaatsing van montageschroeven aan, maar bepalen ook de algemene lay-out van de belangrijkste componenten op het bord. Is het je ooit opgevallen dat bijna alle moederborden de CPU-, RAM- en I / O-poorten op dezelfde plek hebben? Dat komt omdat ze worden bepaald door de bestuursnorm. De componenten moeten zich op dezelfde plaats bevinden, anders zouden fabrikanten van voedingseenheden u niet gemakkelijk iets kunnen verkopen dat werkt met uw moederbord, ongeacht wie het maakt.

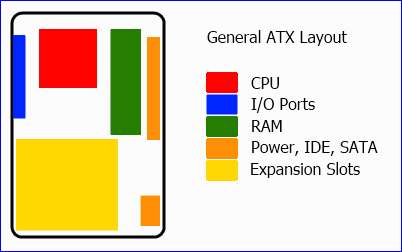

Voor ATX-moederborden wordt de algemene lay-out van het bord weergegeven in de onderstaande afbeelding.

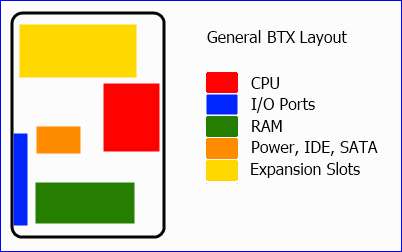

Intel's tweede poging om moederborden te standaardiseren was met Balanced Technology Extended (BTX). De belangrijkste focus van BTX was om de beperkingen van de luchtstroom en de plaatsing van componenten van ATX op te lossen. Hoewel BTX de opvolger moest zijn van de ATX-vormfactor, kreeg het niet genoeg grip om op de consumentenmarkt van de grond te komen. Sommige grote computerfabrikanten zoals HP, Dell en Apple gebruiken nog steeds BTX, of eigen varianten ervan. De belangrijkste verschillen in indeling zijn te zien in de onderstaande afbeelding.
Omdat BTX sinds 2007 door Intel is verlaten, hoeft u zich alleen maar te concentreren op welke ATX-maat het beste bij u past. Typisch het belangrijkste verschil tussen kleine ATX-kaarten en grotere kaarten zijn uitbreidingsslots en CPU-ondersteuning.
Processor-aansluitingen

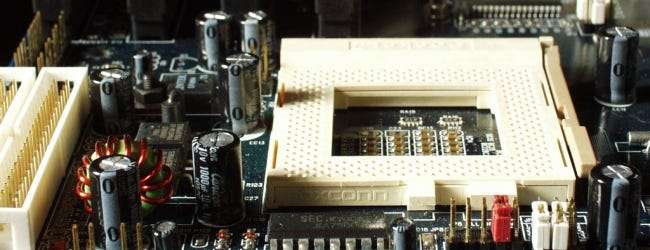

Image via kwixson
De processorvoet die u kiest, is de doorslaggevende factor in welke CPU u in uw computer kunt gebruiken. Als de processor niet past, kunt u deze niet gebruiken. Intel en AMD hebben beide hun eigen reeks processors en sockets die alleen compatibel zijn met hun chips. Het eerste dat u moet beslissen, is welke processor u wilt en vervolgens kunt u verder beslissen welke socket u nodig heeft.
De sockets van Intel hebben meestal een beschrijvende naam, zoals Socket H, en een technische naam zoals LGA 1156. De beschrijvende naam is gemakkelijker te onthouden, terwijl de technische naam je meer vertelt over de socket. LGA 1156 staat bijvoorbeeld voor Land Grid Array en heeft 1156 pinnen. Omdat CPU's en moederborden zo vaak veranderen, is het waarschijnlijk niet de moeite waard om te beschrijven welke processors in welke sockets werken. In plaats daarvan kunt u die informatie over welke CPU-serie met welke moederborden werken, van uw fabrikant krijgen.
Voor de consumentenstopcontacten van Intel hebben ze doorgaans een laag stroomverbruik, bijv. Socket 441 voor Atom-processors, een midrange, bijv. Socket H voor processors uit de Celeron-, Core i3-, Core i5- en Core i7 800-serie en een high-end, bijv. Socket B voor Core i7 900-serie processors. Als u een Intel-processor wilt gebruiken, moet u uitzoeken welke socket de gewenste processor ondersteunt.
AMD is niet zo vaak veranderd als Intel en in de afgelopen 5 jaar hebben ze maar 3 grote consumentenaansluitingen gehad. De AM2-, AM2 + en AM3-sockets ondersteunen momenteel bijna alle AMD-consumentenprocessors. De AM2 en AM2 + waren grotendeels uitwisselbaar en de AM3 werd geïntroduceerd om DDR3-geheugen te ondersteunen.
In beide gevallen is het een goed idee om eerst uw processor te kiezen en als tweede uw moederbord. Als je een socket koopt zonder processorondersteuning, zal het je niet veel goed doen.
Chipsets

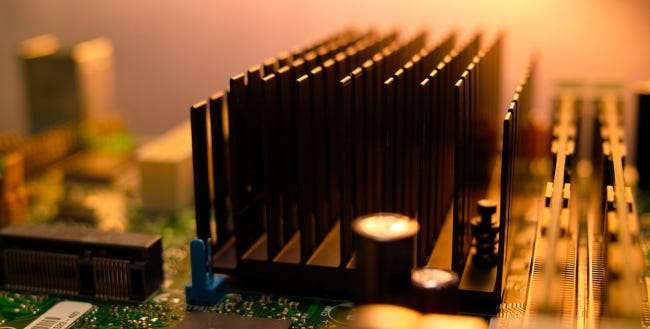

Image via oneerlijk
De chipset is hoe uw CPU, RAM, videokaart en randapparatuur communiceren. Het is een combinatie van uw northbridge en southbridge en kan, afhankelijk van uw behoeften, een aantal zeer mooie functies toevoegen.
De northbridge is doorgaans verantwoordelijk voor de zeer snelle communicatie tussen uw CPU, RAM en videokaart. Hier krijgt u functies zoals SLI / CrossFire en DDR3. Bij de huidige Intel- en AMD-processors zijn de northbridge-functies allemaal in de processor opgenomen. Dit betekent minder complexiteit voor uw moederbord en doorgaans minder latentie voor de processor om toegang te krijgen tot de snelle componenten zoals RAM.
Integratie is geweldig nieuws voor prestaties, maar soms slecht nieuws voor opties. Omdat AMD bijvoorbeeld eigenaar is van ATI, zouden ze de mogelijkheid kunnen hebben om hun nieuwste gaming-videokaarten te vergrendelen om alleen specifieke functies te hebben als je een AMD-processor gebruikt. Dit zette ook bedrijven als Nvidia uit de Northbridge-markt die vroeger een van de beste Northbridge-chips maakten in de Pentium 4-processordagen.
De southbridge biedt u functies zoals ondersteuning voor de nieuwste PCI-E, SATA, USB 3 en nog veel meer toekomstige technologieën. Het is ook essentieel om te weten welke opties u nodig heeft, omdat sommige Southbridges mogelijk niet alle functies ondersteunen die u zou verwachten, zoals RAID en surround sound. Bij de meeste fabrikanten zullen ze duidelijk de beschikbare functies vermelden zonder diep in de functies van de southbridge-chipset te hoeven duiken.
Omdat deze combinatie van features + processors + opties zo groot is en meerdere keren per jaar verandert, zou het voor ons onmogelijk zijn om hier alle opties op te noemen. Houd er in plaats daarvan rekening mee wanneer u uw moederbord kiest, welke functies u nodig heeft en zoek vervolgens naar die opties in de chipset van uw kaarten.
Andere opties

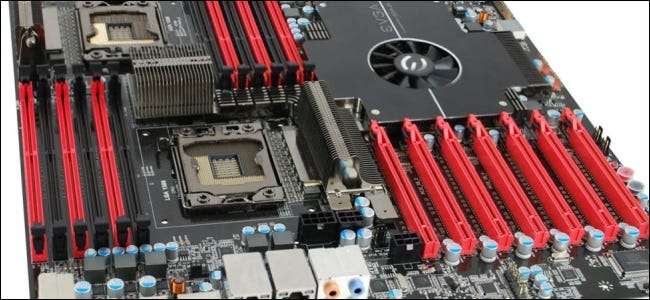

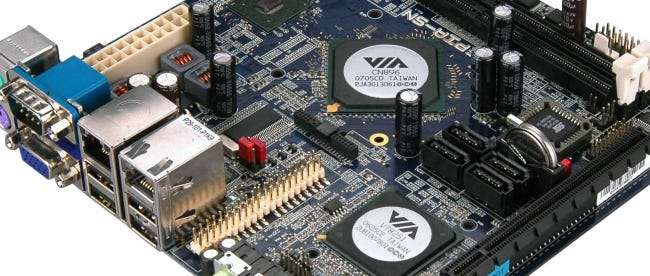

Veel fabrikanten zullen proberen je op een moederbord te verkopen op basis van extra functies zoals het aantal ingebouwde I / O-poorten, het aantal uitbreidingsslots of de betrouwbaarheid van hun moederborden. Dit kunnen allemaal vereisten zijn, afhankelijk van het doel van de computer die u bouwt. Als je eenmaal de processor en de grootte van het moederbord hebt gevonden die je wilt, worden deze extra functies waarschijnlijk het op één na belangrijkste, vooral bij moederborden met een kleinere vormfactor wanneer de ruimte beperkt is.
Het is doorgaans gemakkelijker om ingebouwde functies te gebruiken als deze beschikbaar zijn, dan dat u probeert de computer uit te breiden met alle opties die u nodig hebt. Als je weet dat je twee netwerkkaarten of HDMI met audio pass-through nodig hebt, zorg er dan voor dat je moederbord dit ondersteunt voordat je het koopt.
De beschrijving van de fabrikant is mogelijk niet 100% duidelijk of de functie wordt ondersteund of niet. Andere plaatsen om opheldering te zoeken over specifieke functies zijn apparaatrecensies, forums en wikipedia. U kunt ook de pdf-gebruikershandleiding voor het moederbord downloaden om te zien of deze is gedocumenteerd over het inschakelen van de functies die u nodig hebt.
Als je een duidelijke beslissing hebt voor wat je nodig hebt in elke categorie, kun je snel de eindeloze zee aan beschikbare opties beperken. Dit kan de stress aanzienlijk verlichten bij het kiezen van een moederbord alleen op basis van prijs of maximaal ondersteund geheugen.
