オタクが本当に評価する芸術形式の1つははんだ付けですが、私たち全員が適切な技術を知っているわけではありません。オタクの履歴書に追加するのは簡単なスキルなので、既成の古いプロジェクトの方法といくつかを学びましょう。
（画像クレジット： 大丈夫 ）

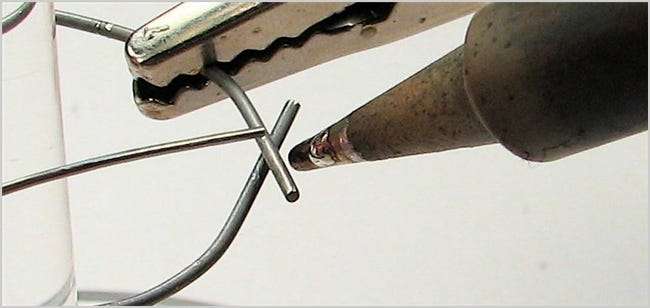

はんだ付けとは何ですか？
（画像クレジット： パブリックドメインの写真 ）

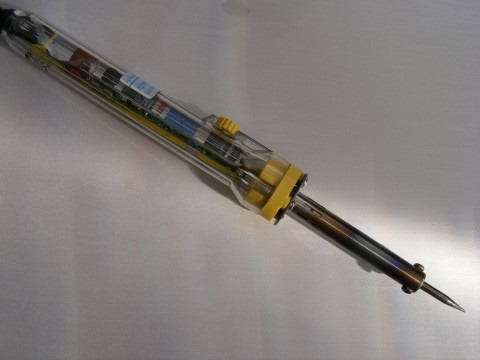

はんだごては、金属の先端が非常に熱くなる工具です。華氏800度のように話していますが、良いアイロンで温度を調整することはできます。その仕事は、PCB上のワイヤ、トランジスタリード、パッドなどに熱を伝達することです。適切な領域が適切に加熱された後、はんだが塗布されます。はんだ付けを計画している場合は、安価な15ドルではなく、20〜30ワットのアイロンに30〜40ドルを費やしたほうがよいでしょう。さまざまなアプリケーションで機能する長持ちするツールが手に入り、起動するための適切な熱制御が得られます。はんだごても利用できますが、太いケーブルを修理する場合にのみ使用してください。PCBには絶対に使用しないでください。先端には活電圧が流れており、敏感な電子機器に損傷を与える可能性があります。
（画像クレジット： パブリックドメインの写真 ）

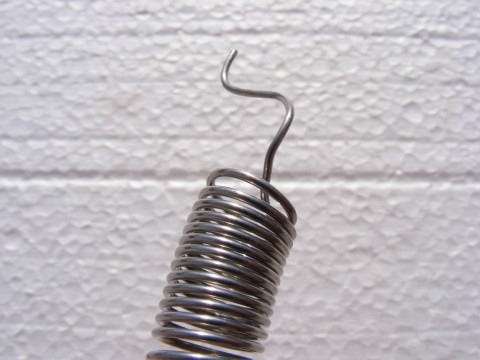

はんだは細い管で、通常はスプールに巻かれ、さまざまな金属合金でできています。その仕事は、個々のコンポーネントをまとめることです。個々のコンポーネントとその数量はさまざまですが、コンピューターエレクトロニクスの場合、通常は60％のスズと40％の鉛を使用しています。鉛フリーはんだも利用できますが、溶融温度が高く、「濡れ性」が低いため、使用するにはより優れたはんだごてが必要になる場合があり、除去するのが面倒になる可能性があります。鉛フリーはんだは環境に優しく、他にも利点があり、ほぼ同じように機能します。
チューブの内側には、酸化を取り除き、融着プロセスに関係する表面をきれいにするのに役立つ物質である「フラックス」が充填されています。電子用途の場合、ロジンコア/ロジンフラックスはんだが必要です。酸フラックスは配管に使用され、酸はPCBの敏感なコンポーネントに損傷を与える可能性があります。
安全第一！
（画像クレジット： 徹底的に ）
はんだごてを使ったことがない人の多くは、機器の損傷を恐れていますが、もっと重要なのは自分自身への危険です！はんだごては非常に熱くなります（はんだ自体は溶融金属です。安全メガネを着用し、衣服や髪の毛を邪魔にならないようにし、指に注意してください。さらに良いことに、保護手袋を使用してください。はんだには鉛が含まれている可能性があります、取り扱い後は必ず手をよく洗ってください。また、ロジンからの煙は吸入すると肺に損傷を与える可能性があるため、換気の良い場所で作業することも非常に重要です。正直なところ、それは何よりも常識と準備です。 。適切な予防策を講じれば大丈夫です。
チップのクリーニングと錫メッキ
（画像クレジット： まえ ぁｂｓ ）

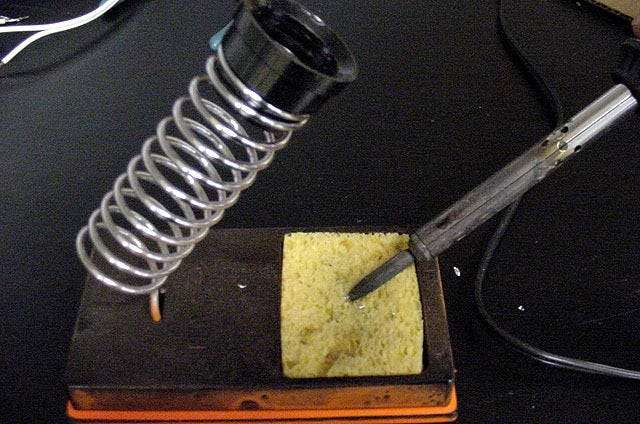

熱を適切に伝導するために、はんだごてには古いはんだがない必要があります。空気にさらされた後、それは酸化し、したがって熱に対して絶縁します。すべてを迅速かつ効率的に適用できるように、熱を伝導させたいと考えています。先端が汚れているということは、アイロンを長く保持する必要があり、PCBに熱による損傷を与える危険があることを意味しますが、誰もそれを望んでいません。濡れたスポンジを手元に置き、はんだごてが完全に加熱されたら、スポンジにそっとこすりつけて古いはんだを取り除きます。先端は素晴らしくて光沢があるか、少なくともそれに非常に近い必要があります。
次に、先端を「錫メッキ」します。これにより、チップが保護され、新しいはんだの存在によって熱がよりよく伝導できるようになります。熱い鉄の上に、少量の新しいはんだを注意深く塗布し、先端をコーティングします。あなたがそれを正しくやったなら、それはまだ光沢があるはずです。チップを錫メッキしたらすぐに、コンポーネントをはんだ付けし始める必要があります。数回の結合ごとに、アイロンを保管する前に、きれいにして再度錫メッキします。これは、ツールの寿命を延ばすのに本当に役立ちます。良いはんだごては、このように簡単に何年も続くはずです。
パーツの結合
（画像クレジット： はんだ付けは簡単コミック ）
利き手にアイロンを持ち、もう一方の手に長いはんだを持ちます。 2つのコンポーネントを一緒にはんだ付けするときは、それらがはんだごてと結合する領域に触れたいと思います。そこに約1秒間保持してから、はんだをアイロンの先端の下にスライドさせ、PCBに挟みます（上の画像を参照、カーソルははんだを指します）。必要なはんだの量を供給しながら、さらに1〜2秒間保持します。この量は、プロジェクト、用途、はんだの直径によって異なります。指示を確認し、写真を調べて、最終結果をよく理解してください。
（画像クレジット： はんだ付けは簡単コミック ）
さて、これは本当に重要です。最初にはんだを引き離し、さらに2秒間アイロンを保持し続けます。これにより、はんだが溶けて溜まり続け、良好な接合が形成されます。その後、鉄を取り除くことができます。全体のプロセスは5秒を超えないようにする必要があり、通常は3〜4を目標としています。
数秒待って、はんだを乱さないでください。非常に急速に冷却されますが、ジョイントを動かしたり吹き付けたりすると劣化します。はんだ接続が悪いと、実際に酸化され、過度に鈍く、粒子が粗く見えます。それはまた、その領域に形成されたはんだのボールのように見えます。良好な接続は滑らかで均一でなければならず、その側面は凹面になります。浮き上がったボールのようには見えず、平らに見えます。
はんだ除去
接続を削除したり、間違いを元に戻したりするときは、多くの場合、元のはんだを再はんだ付けして、新しいはんだを少し追加することができます。余分な手順を実行して正しく実行したい場合は、古いはんだを完全に取り除き、新しい作業領域から始めることができます。これに使用できるツールは、真空ベースの「はんだ吸盤」とはんだ芯の2つです。
（画像クレジット： ウィキメディアコモンズ ）

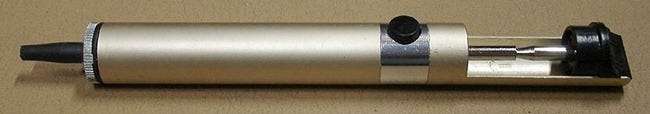

はんだ吸盤は、本質的には小さな手持ち式の注射器のようなポンプです。真空圧を発生させて使用し、はんだを吸い取ります。これは、持っていてうまく機能する優れたツールです。
（画像クレジット： ウィキメディアコモンズ ）

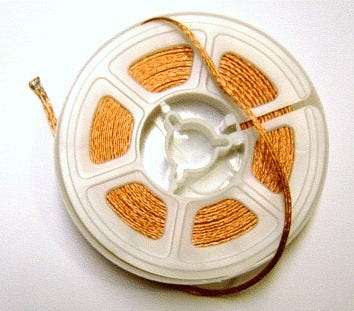

はんだ芯は、古いはんだが結合する銅の織物です。それはより高価で消耗品なので、私は通常それをお勧めしません。ただし、一部のジョブは、はんだ芯が提供するクリーンな仕上げの恩恵を大いに受けます。どちらのツールにも長所があり、はんだ付けのキャリアでは、特に時々どちらか一方を使用する必要がある可能性があります。作業エリアをきれいにすることは、最良の結果をもたらし、損傷のリスクを最小限に抑えるため、非常に重要です。
はんだ付けは特に難しいことではありません。あなたはただ集中し、安定した手を保ち、そして安全である必要があります。優れたはんだごては素晴らしい投資であることが証明され、オタクプロジェクトのより幅広い配置につながります。方法がわかったので、スキルを披露する準備ができるように練習してください。
あなた自身のはんだ付けの「ヒント」がありますか？コメントであなたのとろけるような話を共有してください！
