Aggódik az USB-töltő teljesítménye vagy a specifikációk hiánya? Gondolod, hogy nem kapod meg a valódi töltési időt abból az új power bankból, amelyet vásároltál? Ha hajlandó egy kicsit geek-out, akkor tesztelheti az USB-eszközöket, hogy meggyőződjenek-e a tubákról.
Miért akarom ezt megtenni?
Abban a korban, amikor mindenki kegyében van töltőivel, autóinak műszerfalaiban található USB-portokkal, valamint számos gizmos és kütyüje más áramforrásaival, könnyen gyanús a gyanú, hogy a megvásárolt olcsó töltő nem vagy hogy az autókonzol USB-portja valóban olyan feszültség alatt van, mint amilyennek látszik.
Ahelyett, hogy elviselné a rossz töltési élményt, vagy azon gondolkodna, vajon az a drága USB-tápbank, amellyel valóban rendelkezik, képes-e kiadni mindazt a 20 000 mAh-t, amit ígér, kivizsgálhatja és tesztelheti a töltő, az energiabank vagy bármely más áramellátó vagy fogyasztó eszköz minőségét : ellenőrizze a kimenetet, ellenőrizze a bemenetet, ellenőrizze a feszültséget és az áramerősséget, mindezt egy csapásra.
Tehát amíg te tudott csak tolja a fejébe ezt a gyötrő gyanút, és ne aggódjon az USB-áram árnyalatai miatt, és hogy megéri-e a sóját az az 5 dolláros teherautó-stop töltő, de nem kell, mert tesztelje az USB-eszköz energiafelhasználását és kimenetét nagyon egyszerű, ha hajlandó vásárolni egy egyszerű eszközt, és néhány percet tölteni mérésekkel. Vessünk egy pillantást az eszközökre, és azok alkalmazásának használatára.
Mire van szükségem?
Kis kísérletezésünk lényege az USB tesztelő. Halmokat talál az Amazon-on, olcsó, vélemény nélküli széles elrendezésben, véleményekkel drága, nagyon kevés olcsó és tisztességes értékeléssel.
Bár biztosak vagyunk benne, hogy a legtöbbjük elég jól működik, csak olcsó, jó véleményeket találtunk, és a feszültség és az erősítők egyszerű kijelzésén túl számos funkcióval rendelkezett: a PowerJive USB teljesítménymérő (9,99 USD) .
Olcsó (majdnem a legolcsóbb és a legolcsóbb az összes vélemény mellett, nem is beszélve a jó véleményekről), és nem csak a feszültséget és az ampert méri, hanem figyelmeztetést villog rád, ha a mérés jelentősen elmarad a specifikációtól, és figyeli az energiafogyasztást. Még jobb, ha akár 10 különböző eszközön is megőrzi az adatokat (ha annyira hajlandó nyomon követni, összehasonlítani vagy más módon törődik a töltők és az eszközök közötti különbségekkel).
Mielőtt folytatnánk, szeretnénk hangsúlyozni, hogy bár nagy értéket ér el 10 dollárért, ez az eszköz határozottan nem egyenértékű a drága felszereléssel teli laboratóriumi paddal, és valóban egyszerű és olcsó csekkként szándékozik használni tegye meg, hogy készülékei a várt előírásoknak megfelelően működjenek (és ne diagnosztizáljon olyan összetett áramellátási problémákat, mint a piszkos energia, a kimeneti frekvencia vagy más speciális probléma). Ha kíváncsi vagy, hogy néz ki egy ilyen teszt, azt javasoljuk, hogy nézd meg Ken Shirriff érdekes és informatív cikkét, Tucat USB töltő a laboratóriumban , ahol egy csomó OEM-t és általános töltőt tesz át néhány komolyabb teljesítményértékelésen keresztül.
Mit mérhetek?
Olcsó, de megbízható kis USB-tesztelőnkkel felfegyverkezve, mit tudunk pontosan ellenőrizni és tesztelni? Futtassunk át néhány általános forgatókönyvet, és miért / mikor tesztelne bizonyos tényezőket.
USB port feszültség
Általánosságban elmondható, hogy még az olcsó PC-s USB-kártyák és készüléktöltők sem annyira különlegesek, hogy veszélyesek lennének. Mindazonáltal a feszültség az egyetlen dolog, amellyel lemérheti az USB-portot, amely potenciális veszélyt jelent az eszközeire, vagy erősen jelzi a hibás töltőeszközt.
Az USB-mérővel könnyedén ellenőrizheti, hogy az adott port vagy töltőeszköz nincs-e feszültség alatt (nagyobb valószínűséggel) vagy túlfeszültség alatt (sokkal kevésbé valószínű). Az autókonzolok USB-portjain át az Apple, a Samsung és a Motorola hivatalos töltőin át mindent teszteltünk, egészen az olcsó, leüthető benzinkút-töltőkig, és megállapítottuk, hogy a teljesítmény folyamatosan 4,92-5,15 volt. A teszter képes olvasni a 3,5-7V tartományban.
USB port áramerősség kimenet
Tekintettel arra, hogy nagyon kevés töltőnél nincsenek túlságosan jellemzők a feszültségosztályon, az áramerősség-osztályon a legtöbb ember panaszkodni tud. Az alacsony áramerősségű kimenet legjobb esetben hosszú töltési időket és egyáltalán nem töltést vagy működést jelent, ha nagyon energiát éhes eszközökről van szó, amelyek jó csatlakozást igényelnek.

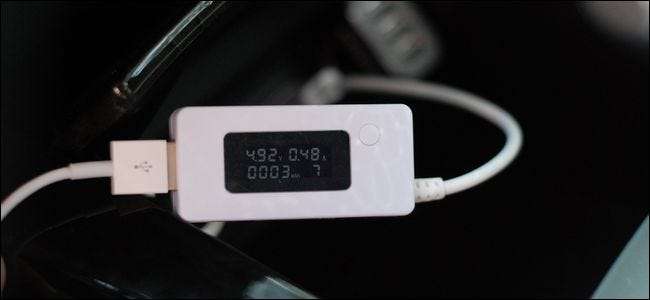

A fenti képen látható a teszt, amelyet az autóunk konzolján található USB-porton végeztünk. Felmerült a gyanúnk, hogy a port alulteljesít (nem tudta megtartani az iPhone-t vagy majdnem a tetejét, ha az utas aktívan használja), és a teszt megerősítette. A 0,48A kimenet az alsó oldalon van. Elég gyümölcslé a töltés csöpögtetéséhez, és egy üresjárati telefon megőrzéséhez, de nem elég ahhoz, hogy egy éhes iPhone-t vagy iPad-et tápláljon.

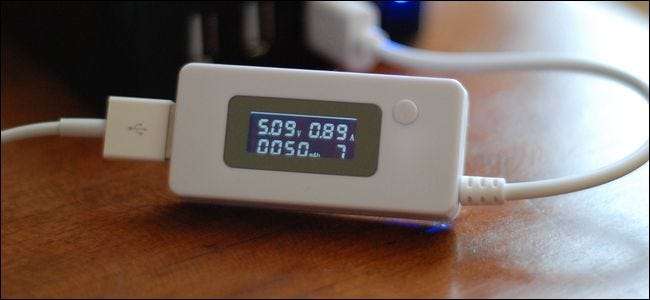

Most egy dolgot meg kell jegyeznünk itt: a megjelenített áramerősség nem a port teljes potenciális kimenete, hanem az a teljes teljesítmény, amelyet az eszköz lehúz. A fenti kép 0,48-as értéke nem önmagában kárhoztató (mivel az eszköz valószínűleg csak ezt az összeget húzza le), de ami kárhoztató volt, amikor pontosan ugyanazt az eszközt csatlakoztattuk egy kiváló minőségű 12v-os autós töltőhöz a 12v-ban aljzat közvetlenül mellette, és hirtelen az áramerősség 0,92-re ugrott. Még akkor is, ha az eszköz nem maximalizálja a csatlakozót, mégis több energiát használt fel a jobb minőségű kapcsolaton.
Áramfogyasztás és kisütés

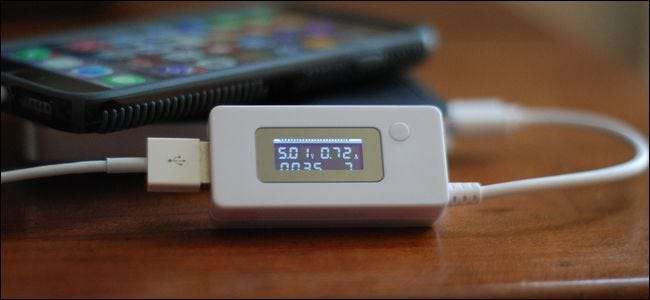

A mérőeszköz végső felhasználása az eszközök energiafogyasztásának és az árambank kisütésének tesztelése. Gyakorlatilag az USB-eszköz energiafogyasztásának tesztelése a legtöbb alkalmazással meglehetősen korlátozott.
ÖSSZEFÜGGŐ: Útmutató az energiafelhasználás méréséhez
A referenciaértékeken vagy a termék tesztelésén kívül nem annyira fontos tudni, hogy a termék mennyi energiát használ mAh-ben, annyi, amennyire fontos annak tesztelése, hogy a töltő és az eszköz együttesen mekkora energiát húz a konnektorból.
Végül is nem azt fizeti, hogy hány mAh értékű energia kerül a készülékbe, amelyet fizet a töltőegység rezsijéért, valamint a készülékbe pumpált tényleges energiaért.
Ebből a célból az USB-mérő nem olyan hasznos intézkedés, mint a faláramot mérő eszköz, mint például a cikkben bemutatott Kill-a-Watt mérő Útmutató az energiafelhasználás méréséhez . A mobiltelefon tényleges energiaköltsége évente csekély (évente néhány dollárról beszélünk). Egy csomó nem hatékony töltő költséges vámpírterheléssel? Ez egy teljesen más történet (és egyben hivatkoznod kell a fent említett cikkre, és a rendezéshez egy hagyományos 120 V-os fogyasztásmérőt kell használni).

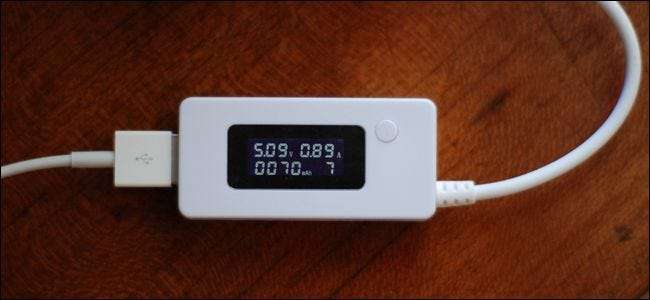

Ahol az USB-teljesítménymérő valóban ragyog, az az energiabankok teljesítményének mérése. Te vetted a USB power bank , névleges értéke 20 000 mAh, és biztosítani akarja, hogy megkapja a pénzét. Csatlakoztassa az USB-eszközt a mérőhöz, majd az árambank töltőportjához, és hagyja, hogy az USB-mérő ketyegjen. Miután az árambank teljesen lemerült, csatlakoztassa az USB-árammérőt bármelyik USB-porthoz, hogy feltöltse a tápellátást, olvassa el az mAh-értéket, és hasonlítsa össze az árambank értékével.
Lehet vásárolni az életben USB teljesítménymérő nélkül? Biztos. Félreteszi kielégíthetetlen kíváncsiságát arról, hogy az autó USB-portja valóban 2.1A-e vagy sem? Talán. Nélküle megnyerhet egy vitát a másik jelentős partnerével, melyik USB-töltő felett áll? Egyáltalán nem.
Sürgős technikai kérdése van az USB-töltőkkel, akkumulátorokkal vagy általában a hordozható technikával kapcsolatban? Küldjön nekünk egy e-mailt az [email protected] címre, és mi mindent megteszünk, hogy megválaszoljuk.
