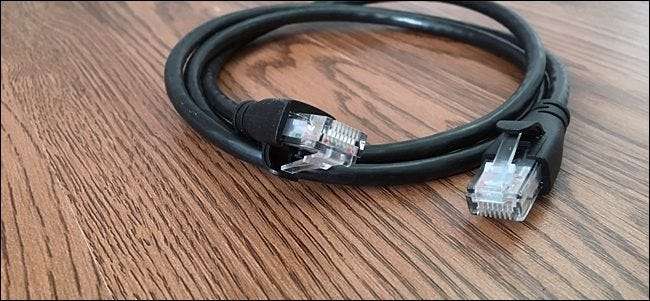

Už jste někdy potřebovali krátký ethernetový kabel, ale všechny ve vašem šatníku jsou šest stop dlouhé? Přebytek můžete jednoduše zabalit, ale pro čistší vzhled můžete kabel zkrátit sami. Se správnými materiály můžete dokonce vyrobit vlastní síťové kabely vlastní délky.
Lisováním vlastních ethernetových kabelů je můžete vyrobit v libovolné délce. Předem vyrobené ethernetové kabely přicházejí pouze v určitých délkách a možná budete potřebovat velikost, která není k dispozici. Opět platí, že vždy můžete jet déle, než potřebujete, ale je to většinou plýtvání.
PŘÍBUZNÝ: Jaký typ kabelu Ethernet (Cat5, Cat5e, Cat6, Cat6a) mám použít?

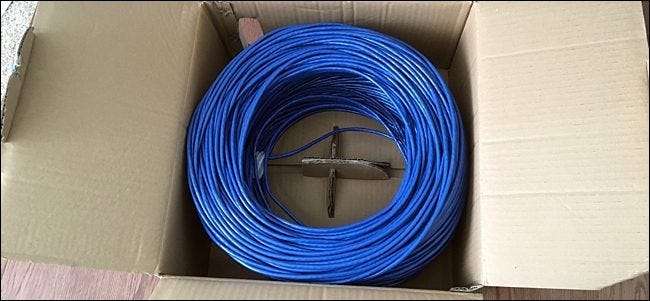

Je to také způsob levnější na výrobu vlastních ethernetových kabelů, než je koupit předem připravené. Například si můžete koupit cívku ethernetového kabelu o délce 1 000 stop kolem 60 $ , dát nebo vzít pár dolarů v závislosti na jaký kabel dostanete . Vydělávejte dalších pár babek za taška s konektory a nakonec zaplatíte méně, než kdybyste kupovali předem vyrobené kabely.
Například 25 stop dlouhý ethernetový kabel na Amazonu stojí 8 $ , což je docela levné, ale to by vás stálo 320 $ za 1 000 stop těchto kabelů. Cena se ještě zvyšuje 10 stop dlouhé ethernetové kabely , Cena 600 $ za 1 000 stop.
Pravda, možná si myslíte, že nepotřebujete 1 000 stop ethernetového kabelu, ale vydržel by vám velmi dlouho a pravděpodobně byste si už ethernetový kabel nemuseli kupovat. V každém případě můžete získat menší 250 stopovou cívku ethernetového kabelu za pouhých 20 $ pokud se to zdá být proveditelnější.
Co budete potřebovat
Některé z těchto věcí, na které jsem výše odkazoval, ale zde je celkový seznam nástrojů a materiálů, které budete potřebovat, z nichž žádný není nijak zvlášť drahý.
- Hromadný ethernetový kabel (ujistěte se, že je to holá měď a ne hliník plátovaný mědí)
- Konektory RJ-45
- Reliéfní boty (volitelné, ale pomáhají chránit konektor)
- Lisovací nástroj RJ-45
- Nůžky na drát , odizolovače drátu Nebo nůžky
Máte všechno? Začněme.
Krok první: Změřte délku, kterou potřebujete

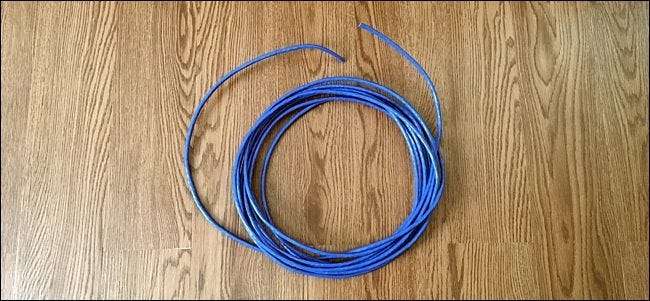

Popadněte ethernetový kabel a změřte z něj délku, kterou potřebujete. Pokud měříte opravdu dlouhé běhy a potřebujete například kabel o délce 60 stop, rád bych nejprve změřil rozpětí paží (asi pět stop), popadl nějaký kabel a natáhl ho přes hruď na ruku. Odtamtud můžu spočítat, kolik rozpětí ramen kabelu potřebuji, abych dosáhl 60 stop.
Nebojte se, že získáte přesnou délku, ale pokud vůbec, budete na konci chtít trochu přebytku, abyste vyrovnali případné nesrovnalosti a chyby - vždy můžete přebytek přeříznout a vytvořit z něj další ethernetový kabel. budoucnost.
Když získáte potřebnou délku, jednoduše odstřihněte kabel nůžkami na drát nebo nůžkami.
Poté, co jste jej přestřihli, je čas nasunout odlehčovací botu, než začnete hrát s dráty a instalovat konektor, protože po instalaci konektoru jej nebudete moci nasadit.
Krok dva: Svlékněte vnější plášť

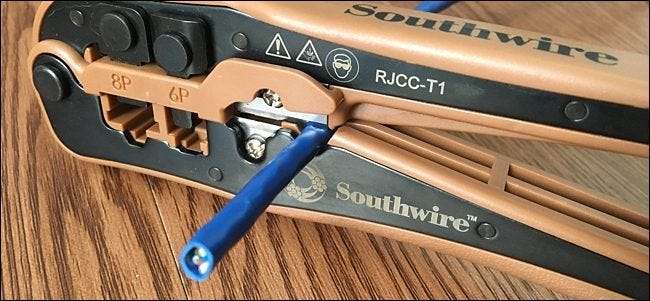

Vezměte svůj krimpovací nástroj a použijte jej k odizolování asi 2–3 palců vnějšího pláště z každého konce kabelu. Krimpovací nástroj bude mít část s žiletkou a dostatečnou vůli k proříznutí pláště, ale ne dráty uvnitř. Vložte kabel do této štěrbiny, jemně stlačte krimpovací nástroj a otáčejte jím, aby se prořízl po celé délce pláště.
Poté můžete sundat plášť, abyste odhalili menší dráty uvnitř.

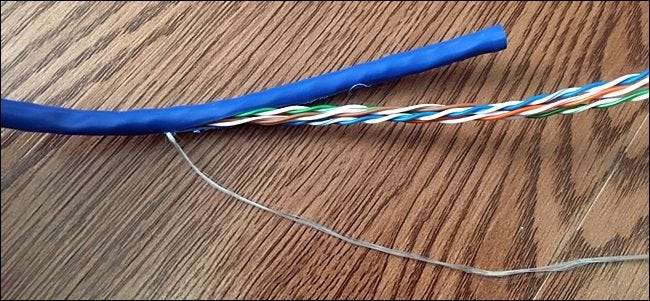

Také si můžete všimnout sady velmi tenkých pramenů podobných vlasům. To dává kabelu určitou přidanou sílu, když ho taháte, aby vnitřní dráty nedostaly veškeré napětí. Ale hlavní důvod, proč jsou tyto prameny, je ten, že je můžete stáhnout, abyste odřízli ještě více vnějšího pláště.
Proč to však dělat? Protože když použijete svůj krimpovací nástroj k odříznutí vnějšího pláště, vždy existuje šance, že vnitřní dráty tak mírně proříznete. Zatažením za prameny vláken, které odříznou více vnějšího pláště, a následným odříznutím vnitřních vodičů těsně pod možným zářezem, eliminujete veškeré riziko poruchy kabelu.
Vy ne potřeba Chcete-li to provést, pokud jste s lisovacím nástrojem dostatečně opatrní, je to další preventivní opatření, které můžete v případě potřeby přijmout.
Krok třetí: Odmotejte a oddělte všechny dráty

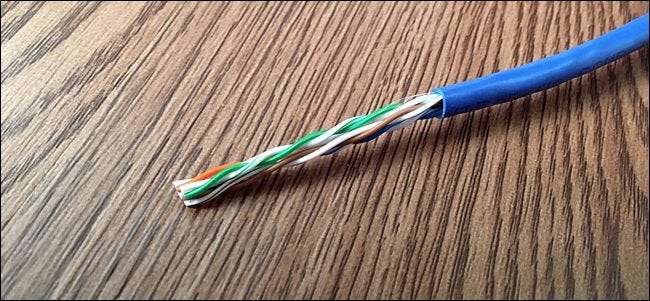

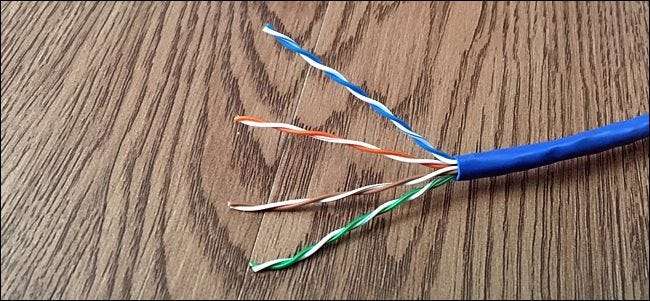

Jakmile odhalíte vnitřní vodiče, všimnete si, že jsou zde zkroucené čtyři páry vodičů, což má za následek celkem osm vodičů. Tyto páry přicházejí v různých barvách, přičemž jedna je plná barva a druhá je bílý drát s pruhem odpovídajícím plné barvě.

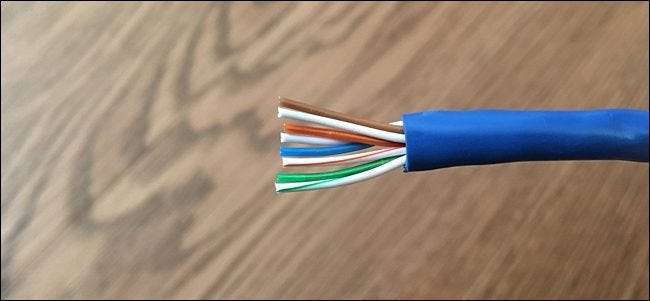

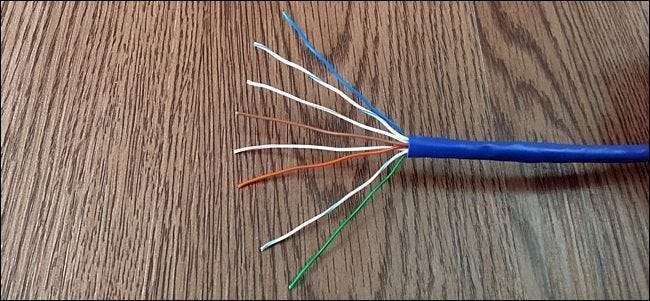

Rozmotejte všechny čtyři páry, abyste měli osm samostatných vodičů. Také je dobré vyrovnat dráty co nejlépe, protože po rozpletení budou stále trochu zvlněné.
Krok čtyři: Vložte vodiče do správného pořadí a připravte je na krimpování
Dále budeme muset uspořádat osm drátů v určitém pořadí, a to je místo, kde to může vyžadovat trochu praxe.

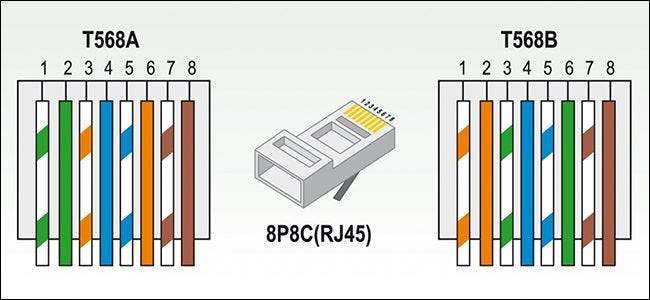

Technicky můžete mít vodiče v libovolném pořadí, pokud jsou oba konce zapojeny stejně. Ethernetové kabely však mají standardy pro pořadí kabeláže, známé jako T-568A a T-568B. Jediný rozdíl mezi nimi je ten, že oranžové a zelené páry vodičů jsou přepnuty. Proč jsou na prvním místě dva různé standardy?
Je to většinou tak křížené ethernetové kabely může existovat. Křížené kabely se používají k přímému propojení dvou strojů dohromady bez nutnosti routeru. Jeden konec kabelu používá T-568A a druhý konec používá T-568B. U všech ostatních běžných ethernetových kabelů však budou mít oba konce stejnou posloupnost zapojení.
Nezáleží na tom, který z nich použít při výrobě vlastních ethernetových kabelů. T-568B je v USA poměrně běžný, protože je kompatibilní se staršími telefonními zařízeními a můžete připojit telefonní linku k ethernetovému konektoru, který používá T-568B. Většina předem vyrobených ethernetových kabelů, které si koupíte (včetně těch, které jsou uvedeny výše), používá T-568B.
T-568A je však stále populárnější a doporučenější. Navíc je to běžnější ve zbytku světa (a telefonní linky jsou stejně na cestě ven). S tím jsme tedy pro tuto příručku použili T-568A.

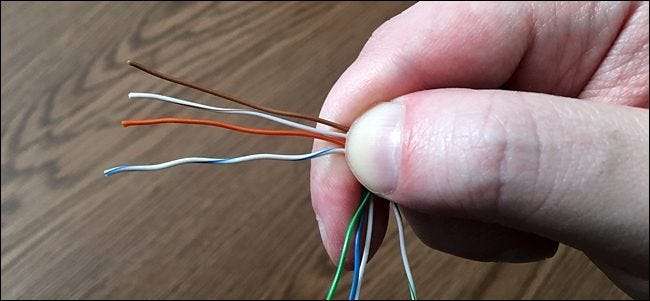

Dejme do pořádku našich osm drátů a připravme je na krimpování. Postupujte podle výše uvedené tabulky a dejte vodiče do pořadí podle tabulky T-568A. Přitom položte dráty po straně ukazováčku a palcem je stlačte dolů, aby je držely na místě.

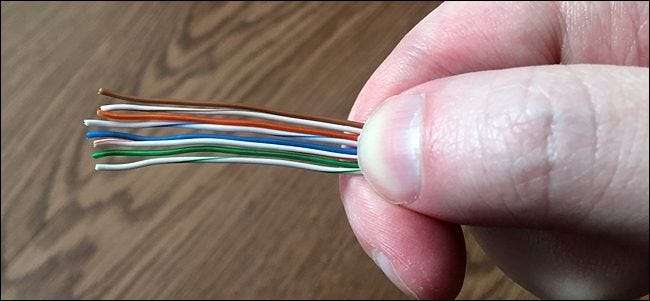

Jakmile budete mít vodiče v pořádku, spojte je blíže k sobě a poté začněte vodit dráty tam a zpět, abyste je vyztužili. Během tohoto procesu pevně uchopte dráty.
Nakonec byste měli být schopni zesílit sevření vodičů a ty by měly většinou zůstat v pořádku, aniž byste se chtěli otočit různými směry. Tento proces by měl trvat jen asi 30 sekund.

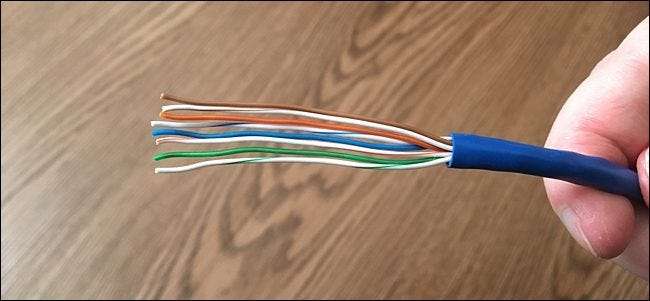

Poté uchopte nůžky a odstřihněte přebytečné vedení, takže mezi koncem a místem, kde začíná vnější plášť, zbývá jen asi půl palce. Cílem je mít dostatečně krátké dráty, abyste mohli stlačit vnější plášť do konektoru a krimpovat konektor přes plášť, abyste vytvořili bezpečné spojení (o tom později). Poté, co si párkrát zacvičíte, získáte lepší pocit.
Krok pět: Zasuňte konektor a nalisujte ho
Uchopte ethernetový konektor a sponou směrem od sebe a zelenými vodiči obrácenými k podlaze (nebo ke stropu, v závislosti na orientaci), zasuňte vodiče dovnitř a ujistěte se, že každý vodič jde do své vlastní zásuvky. Při tom se pečlivě podívejte a ujistěte se, že žádný z drátů nevyskočil z pořádku. Pokud ano, sundejte konektor, zafixujte vodiče a pokuste se znovu.

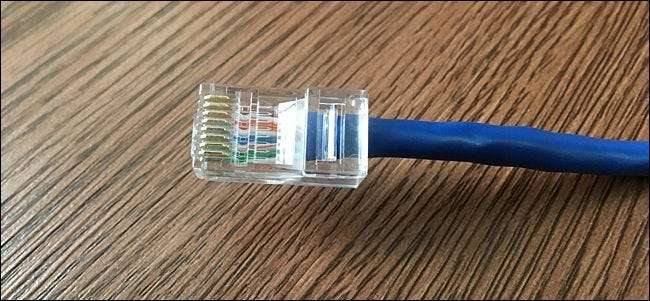

Zatlačte kabel úplně dovnitř, dokud se všech osm vodičů nedotkne konce konektoru. Možná budete muset trochu zakroutit a poskytnout trochu síly, abyste konektor zcela zatlačili.
Poté uchopte svůj krimpovací nástroj a zasuňte konektor v krimpovacím slotu až na doraz. Půjde to pouze jedním způsobem, takže pokud to nejde z jedné strany úplně, jednoduše otočte nástroj a znovu vložte konektor. Celý konektor by měl zapadat dovnitř lisovacího nástroje.
Jakmile je konektor úplně zasunutý, zmáčkněte nástroj a konektor zalisujte. Pomalu stlačte, ale ne ze všech sil. Opět platí, že čím více toho procvičujete, tím lépe procítíte.

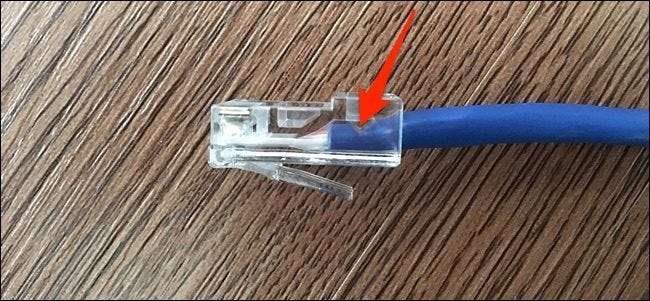

Jakmile to bude hotové, odpojte kabel od nástroje a zkontrolujte celé připojení, abyste se ujistili, že je vše v pořádku. Pokud je to provedeno správně, špičaté zalisování směrem k zadní části konektoru by mělo tlačit dolů na vnější plášť kabelu, nikoli na menší vodiče. Pokud ne, pak jste z menších drátů neodřízli dostatek přebytku.

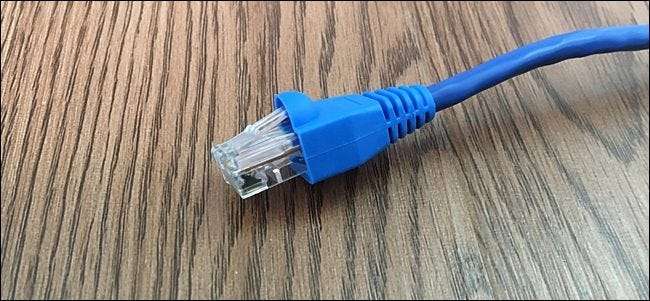

Dále zasuňte odlehčovací manžetu přes konektor (pokud je používáte) a poté se můžete pochlubit slávou svého vlastního ethernetového kabelu. Jen nezapomeňte dát dohromady druhý konec!
Ethernetové kabely mohou být tak dlouhé nebo krátké, jak chcete, ale mějte na paměti, že Ethernet má fyzický limit 300 stop. Nezapomeňte je tedy udržovat pod takovou délkou, což by ve většině případů neměl být problém.
