Ne všechny ethernetové kabely jsou vytvořeny stejně. Jaký je rozdíl a jak víte, které byste měli použít? Podívejme se na technické a fyzické rozdíly v kategoriích ethernetových kabelů, které nám pomohou rozhodnout se.
Ethernetové kabely jsou seskupeny do postupně očíslovaných kategorií („cat“) na základě různých specifikací; někdy je kategorie aktualizována o další objasňující nebo testovací standardy (např. 5e, 6a). V těchto kategoriích snadno zjistíme, jaký typ kabelu potřebujeme pro konkrétní aplikaci. Výrobci jsou povinni dodržovat normy, což nám usnadňuje život.
Jaké jsou rozdíly mezi kategoriemi a jak můžete vědět, kdy použít nestíněný, stíněný, splétaný nebo pevný kabel? Pokračujte ve čtení pro „kočičí“ osvícení.
Technické rozdíly

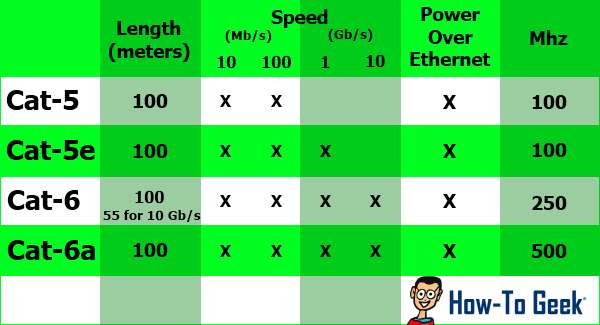

Rozdíly ve specifikacích kabelů není tak snadné pochopit jako fyzické změny; podívejme se tedy na to, co jednotlivé kategorie dělají a nepodporují. Níže je uveden referenční diagram při výběru kabelu pro vaši aplikaci na základě standardů pro danou kategorii.
Jak se číslo kategorie zvyšuje, zvyšuje se také rychlost a Mhz drátu. To není náhoda, protože každá kategorie přináší přísnější testování pro eliminaci přeslechů (XT) a přidání izolace mezi dráty.
To neznamená, že vaše zkušenosti byly stejné. Fyzicky můžete použít kabel Cat-5 pro rychlosti 1 Gb a já osobně jsem použil kabel delší než 100 metrů, ale protože tento standard nebyl testován, pravděpodobně budete mít smíšené výsledky. To, že máte kabel Cat-6, ještě neznamená, že máte také rychlost sítě 1 Gb. Každé připojení ve vaší síti musí podporovat rychlost 1 Gb a v některých případech bude nutné připojení sdělit softwarově, aby se využila dostupná rychlost.
Kabel kategorie 5 byl revidován a většinou nahrazen kabelem kategorie 5 Enhanced ( Cat-5e ) kabel, který na kabelu fyzicky nic nezměnil, ale místo toho použil přísnější testovací standardy pro přeslechy.
Kategorie 6 byla revidována rozšířenou kategorií 6 ( Kočka-6 ), který poskytoval testování komunikace 500 Mhz (ve srovnání s 250 Mhz Cat-6). Vyšší komunikační frekvence eliminovala přeslechy mimozemšťanů (AXT), což umožňuje delší dosah při 10 Gb / s.
Fyzické rozdíly
Jak tedy fyzický kabel eliminuje rušení a umožňuje vyšší rychlost? Dělá to kroucením drátu a izolací. Zkroucení kabelu vynalezl Alexander Graham Bell v roce 1881 pro použití na telefonních vodičích vedených po bočních elektrických vedeních. Zjistil, že zkroucením kabelu každé 3–4 póly sítě se snížilo rušení a zvýšil se dosah. Twisted pair se stal základem pro všechny ethernetové kabely, aby se eliminovalo rušení mezi vnitřními vodiči (XT) a externími vodiči (AXT).
Mezi kabely Cat-5 a Cat-6 existují dva hlavní fyzické rozdíly, počet zkroucení na cm drátu a tloušťka pláště.

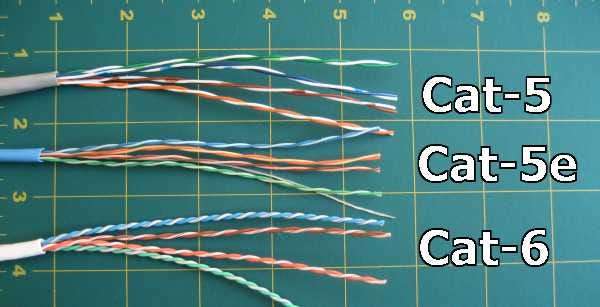

Délka zkroucení kabelu není standardizovaná, ale obvykle se jedná o 1,5-2 zkroucení na cm u Cat-5 (e) a 2+ zkroucení na cm u Cat-6. V rámci jednoho kabelu bude mít každý barevný pár také různé délky zkroucení na základě prvočísel, takže žádné dva zkroucení nikdy nebude zarovnáno. Množství zákrutů na pár je u každého výrobce kabelu obvykle jedinečné. Jak vidíte na obrázku výše, žádné dva páry nemají stejné množství zákrutů na palec.
Mnoho kabelů Cat-6 také obsahuje nylonové drážkování, které pomáhá eliminovat přeslechy. Ačkoli spline není u kabelu Cat-5 vyžadováno, někteří výrobci jej stejně obsahují. U kabelu Cat-6 není vyžadováno ani drážkování, pokud jsou kabely testovány podle normy. Na obrázku výše je kabel Cat-5e jediný s drážkou.

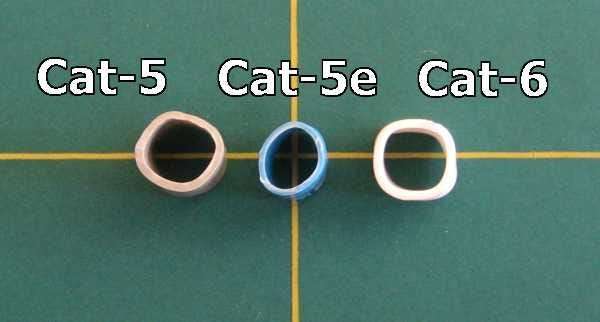

Zatímco nylonové drážkování pomáhá omezovat přeslechy v drátu, silnější plášť chrání před přeslechy na blízkém konci (NEXT) a přeslechy mimozemšťanů (AXT), které se vyskytují častěji se zvyšující se frekvencí (Mhz). Na tomto obrázku má kabel Cat-5e nejtenčí plášť, ale byl také jediný s nylonovým drážkováním.
Stíněné (STP) vs. nestíněné (UTP)
Protože jsou všechny kabely Ethernet zkroucené, výrobci používají stínění k další ochraně kabelu před rušením. Nestíněný kroucený pár lze snadno použít pro kabely mezi počítačem a stěnou, ale budete chtít použít stíněný kabel pro oblasti s vysokým rušením a pro vedení kabelů venku nebo uvnitř stěn.

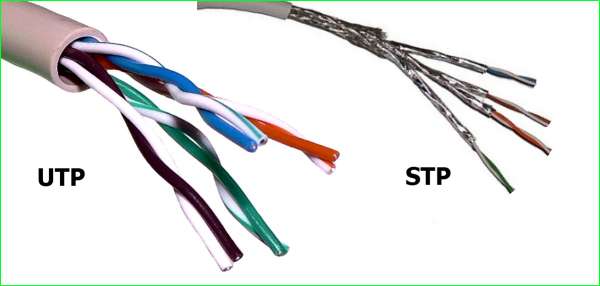

Existují různé způsoby stínění ethernetového kabelu, ale obvykle to zahrnuje umístění stínění kolem každého páru drátu v kabelu. To chrání páry před interními přeslechy. Výrobci mohou dále chránit kabely před cizími přeslechy, ale stínění kabelů UTP nebo STP. Technicky obrázek nahoře ukazuje stíněný kabel STP (S / STP).
Solid vs. Stranded

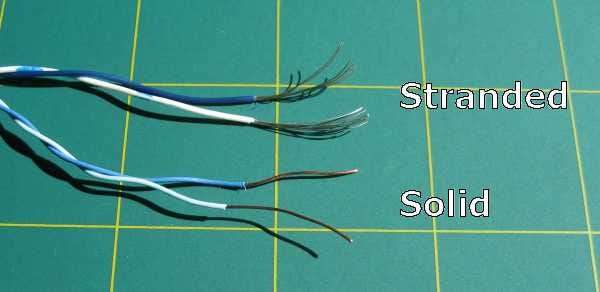

Pevné a lankové ethernetové kabely označují skutečný měděný vodič v párech. Plný kabel používá jeden kus mědi pro elektrický vodič, zatímco lankový používá řadu měděných kabelů stočených dohromady. Existuje mnoho různých aplikací pro každý typ vodiče, ale existují dva hlavní aplikace pro každý typ vodiče, o kterých byste měli vědět.
Splétaný kabel je pružnější a měl by se používat u vašeho stolu nebo kdekoli, kde jej často pohybujete.
Masivní kabel není tak pružný, ale je také odolnější, což ho činí ideálním pro trvalou instalaci i venku a ve stěnách.
Nyní, když víte, jaký typ kabelu byste měli použít, podívejte se na našeho průvodce výrobou vlastního ethernetového kabelu .
