Es posible que tenga pines en la parte posterior de su disco duro a los que no haya nada conectado. Estos pines se denominan puentes y se utilizan para habilitar tipos específicos de configuraciones. No se usan tanto con los discos duros modernos, excepto en algunas circunstancias especiales.
Si tiene menos de cierta edad, o simplemente no ha estado en el hardware de la computadora por mucho tiempo, probablemente nunca haya oído hablar de los puentes de disco duro. Los pines de puente son similares a los pines de la placa de E / S de una placa base. Usted habilita configuraciones particulares colocando una derivación de puente en pines específicos, creando un circuito eléctrico entre ellos. Los ajustes que permiten estos puentes están codificados en la placa de circuito impreso programada de una unidad.
Entonces, ¿qué hacen los saltadores? Bueno, ya no tanto.
Antes de que SATA se convirtiera en la interfaz estándar para unidades, las computadoras usaban el estándar Integrated Drive Electronics (IDE). Es posible que recuerde los cables de datos paralelos anchos y planos que se utilizan para conectarlos. En una configuración ATA en paralelo, era necesario configurar varias unidades en una computadora como unidades "maestras" y "esclavas", una forma de identificar y priorizar unidades cuando tenía varias unidades en un solo cable de datos. Es muy parecido a configurar "unidad 0" y "unidad 1" en el autobús.
Las PC ya no funcionan de esa manera. El único puerto de comunicación que encontrará en los discos duros nuevos es SATA, que ofrece un ancho de banda superior en un paquete mucho más pequeño. Entonces, ¿por qué los pines del puente todavía están alrededor? Bueno, la mayoría de las unidades no los tienen en absoluto. En los que lo hacen, habilitan algunas configuraciones especializadas.

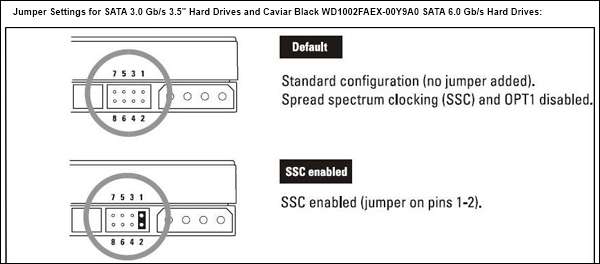

Exactamente lo que hacen los pines depende de su unidad y su fabricante. Por ejemplo, Discos duros SATA de tamaño completo de Western Digital le permite usar puentes para establecer los siguientes parámetros:
- Pines 1 y 2: habilita la sincronización de espectro expandido (SSC), que ayuda a lidiar con la interferencia electromagnética excesiva.
- Pines 5 y 6: Limita la velocidad de transferencia a 3.0 0r 1.5Gbps, según el modelo.
- Pines 7 y 8: habilita la compatibilidad con la opción de disco de formato avanzado en algunas versiones anteriores de Windows.
Para averiguar con precisión qué hacen los pines de puente en su disco duro, simplemente busque "pines de puente" junto con el número de modelo y el fabricante de su disco. Encontrarás el sitio de asistencia relevante que te indica cuáles usar.
A menos que necesite esas configuraciones especiales, puede ignorar con seguridad los pines de puente en su unidad. Funcionará bien sin ellos en prácticamente cualquier computadora fabricada en los últimos diez años. La mayoría de las opciones anteriores se incluyen en aras de la compatibilidad con versiones anteriores. Si tu eres construyendo una nueva máquina y solo querías saber cuáles eran esos pines extraños, ¡ahora lo sabes!
Credito de imagen: Occidente digital
