การบังคับใช้บรอดแบนด์แคปกำลังเพิ่มขึ้น ไม่ว่าคุณจะได้รับจดหมายเตือนจาก ISP ของคุณหรือแค่อยากรู้อยากเห็นและต้องการจับตาดูสิ่งต่างๆบทแนะนำนี้จะแสดงให้คุณเห็นว่าคุณสามารถตรวจสอบบันทึกและบันทึกการใช้แบนด์วิดท์ของคุณด้วย Tomato ได้อย่างไร
สิ่งที่คุณต้องการ
สำหรับบทแนะนำนี้คุณจะต้องมีสิ่งต่อไปนี้:
- เราเตอร์ที่ใช้เฟิร์มแวร์หลังการขาย มะเขือเทศ .
- คอมพิวเตอร์เพื่อเข้าถึง GUI บนเว็บ Tomato จาก
- แชร์เครือข่ายหากคุณต้องการบันทึกบันทึกของคุณจากเราเตอร์ (แนะนำ)
หากคุณยังไม่ได้ใช้งาน Tomato ดูคำแนะนำของเราได้ที่นี่ เพื่อเริ่มต้นใช้งานบนเราเตอร์ของคุณ
การเปิดใช้งานการตรวจสอบแบนด์วิดท์

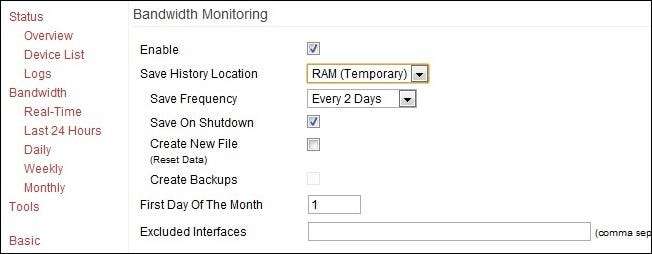

ลำดับแรกของธุรกิจคือการเปิดฟังก์ชันการตรวจสอบใน Tomato ไปที่ GUI ของเราเตอร์ของคุณ (โดยทั่วไปสามารถใช้ได้จากภายใน LAN ของคุณที่ 192.168.1.1) และไปที่ การดูแลระบบ -> การตรวจสอบแบนด์วิดท์ . ทำเครื่องหมายในช่องถัดจาก เปิดใช้งาน
ใต้ช่องเปิดใช้งานคุณจะพบชุดตัวเลือกต่างๆรวมถึงบันทึกตำแหน่งประวัติบันทึกความถี่และการกำหนดวันแรกของเดือน
มาดูที่บันทึกประวัติตำแหน่ง สำหรับผู้ที่สนใจในการจัดเก็บบันทึกในระยะยาวมีหลายตัวเลือกในเมนูแบบเลื่อนลงบันทึกประวัติตำแหน่ง สำหรับเราเตอร์ส่วนใหญ่คุณควรเห็น RAM (ชั่วคราว), NVRAM, JFFS2, CIFS1, CIFS2 และ Custom Path สิ่งเหล่านี้คืออะไรและอะไรคือข้อดีและข้อเสียในการใช้สิ่งเหล่านี้?
RAM (ชั่วคราว): ข้อดีของการใช้ RAM ก็คือมันรวดเร็วและคุณไม่ต้องกำหนดค่าอะไรเลย ข้อเสียคือคุณสูญเสียข้อมูลทั้งหมดของคุณเมื่อเราเตอร์ปิดตัวลงหรือขัดข้อง เมื่อท่อนซุงใหญ่เกินไปปลายหางของท่อนไม้จะถูกตัดออก
NVRAM: Non-volatile Random-Access Memory บนเราเตอร์ นี่เป็นเพียง RAM ที่เก็บข้อมูลไว้เมื่อปิดเครื่อง มันดีกว่า RAM แบบเก่าเล็กน้อยเล็กน้อยเนื่องจากมีคุณสมบัตินี้ แต่ไม่มากนัก คุณจะได้รับประโยชน์จาก RAM พร้อมลดความเสี่ยงของข้อมูลสูญหาย
JFFS2: Journaling Flash File System เป็นส่วนหนึ่งของ NVRAM ที่จัดรูปแบบสำหรับการเขียนไฟล์โดยเฉพาะ มันยังไม่ใหญ่มาก แต่สำหรับการบันทึกแบบเดือนต่อเดือนก็ควรจะเพียงพอปัญหาของทั้ง NVRAM / JFFS2 คือทั้งสองระบบไม่ได้รับการออกแบบมาสำหรับการเขียนบ่อยๆ ไม่มีเหตุผลที่จะทำให้ส่วนประกอบในเราเตอร์ของคุณเสื่อมสภาพไปก่อนเวลาอันควรเมื่อมีทางเลือกอื่นเช่น CIFS
CIFS 1/2: Tomato มีไคลเอนต์ CIFS (Common Internet File System) ขนาดเล็กในตัวโดยพื้นฐานแล้วสิ่งนี้จะช่วยให้ Tomato เข้าถึงการแชร์ Samba / Windows Share และเมานต์เหมือนกับไดรฟ์ หากคุณต้องการเก็บบันทึกของคุณโดยไม่ต้องกังวลว่าพื้นที่จะหมดนี่คือตัวเลือกที่ดีที่สุดของคุณ ต้องมีการกำหนดค่าขั้นต่ำซึ่งเราจะเจาะลึกในหัวข้อถัดไป
เส้นทางที่กำหนดเอง: สิ่งนี้ช่วยให้คุณสร้างไดเร็กทอรีที่กำหนดเองภายใน JFFS2 สำหรับล็อกไฟล์ของคุณ ไม่จำเป็นจริงๆเว้นแต่คุณจะใช้ JFFS2 เพื่ออะไรบางอย่างและคุณต้องการไดเรกทอรีที่กำหนดเองเพื่อให้สิ่งต่างๆเป็นระเบียบเรียบร้อย
สำหรับการตั้งค่าอื่น ๆ ที่คุณจะพบใน Bandwidth Monitoring:
บันทึกความถี่: แสดงให้เห็นว่ามะเขือเทศจะบันทึกบันทึกบ่อยเพียงใด หากคุณใช้ RAM การตั้งค่านี้ไม่สำคัญจริงๆ หากคุณใช้ตัวเลือกพื้นที่เก็บข้อมูลเช่น JFFS2 / CIFS สิ่งนี้จะช่วยให้คุณกำหนดความถี่ในการบันทึกบันทึกได้ ความถี่ในการบันทึกของคุณสูงขึ้นโอกาสที่คุณจะสูญเสียข้อมูลน้อยลงเนื่องจากไฟดับหรือเราเตอร์อื่น ๆ ขัดข้อง
บันทึกเมื่อปิดเครื่อง: เช่นเดียวกับที่ฟังดูถ้าคุณ (หรือแอปพลิเคชัน) ส่งสัญญาณปิดเครื่องไปยังมะเขือเทศระบบจะบันทึกบันทึกก่อน
สร้างไฟล์ใหม่: เช็ดไฟล์ปัจจุบันของคุณและสร้างไฟล์ใหม่ บางครั้งเมื่อคุณเปลี่ยนตำแหน่งบันทึก (เช่นย้ายจาก RAM ไปยัง CIFS) จำเป็นต้องสร้างไฟล์ใหม่เพื่อให้ไฟล์ใหม่บันทึกได้อย่างถูกต้อง
สร้างการสำรองข้อมูล: อีกครั้งเช่นเดียวกับที่มันฟัง จะสร้างรายงานสำรองในไดเร็กทอรีดาวน์โหลดที่คุณระบุ นอกเหนือจากการบันทึกปกติแล้วคุณยังมีไฟล์ที่ตรงกันกับนามสกุล. BAK
วันแรกของเดือน: ค่าเริ่มต้นของ 1 ควรจะใช้ได้เว้นแต่ ISP ของคุณจะบันทึกตั้งแต่กลางเดือนหรือมีอะไรแปลก ๆ เช่นนั้น
หากคุณเลือกที่จะจัดเก็บไฟล์ของคุณบนเครือข่ายแชร์ผ่าน CIFS (และเราขอแนะนำให้คุณทำ) คุณจะต้องตั้งค่าไคลเอ็นต์ CIFS ก่อนที่จะดำเนินการต่อไป
การเปิดใช้งานไคลเอ็นต์ CIFS ของ Tomato
ในการบันทึกลงในเครือข่ายที่ใช้ร่วมกันคุณต้องเปิดใช้งานไคลเอนต์ CIFS นำทางไปยัง การดูแลระบบ -> ไคลเอนต์ CIFS .
จากภายในเมนูไคลเอนต์ CIFS ให้ตรวจสอบไฟล์ เปิดใช้งาน กล่องด้านล่าง / cifs 1 . กรอกข้อมูลต่อไปนี้:
UNC: ที่อยู่ IP ของแหล่งที่มาที่ใช้ร่วมกันบนเครือข่ายของคุณและไดเรกทอรีเช่น \\ 192.168.1.120 \ RouterLogs - อย่าใช้ชื่อของแหล่งที่มาบนเครือข่าย ใช้ IP .
ชื่อผู้ใช้รหัสผ่าน: คุณสามารถใช้บัญชีที่มีอยู่ซึ่งสามารถเข้าถึงเครือข่ายแชร์หรือสร้างบัญชีใหม่ (บนเครื่องโฮสต์) เพียงเพื่อให้เราเตอร์ใช้ ไม่ว่าจะด้วยวิธีใดคุณต้องลงชื่อเข้าใช้และรหัสผ่าน บางคนรายงานความสำเร็จโดยใช้บัญชี Guest และเพียงแค่ใส่สตริงของการกดคีย์แบบสุ่มสำหรับรหัสผ่าน (ไคลเอนต์ CIFS ยืนยันว่ามีรหัสผ่านในช่องรหัสผ่าน) เอกสารมะเขือเทศอย่างเป็นทางการแนะนำให้ต่อต้านสิ่งนี้
โดเมน: โดยปกติจะเว้นว่างไว้ได้ หากคอมพิวเตอร์อยู่ในโดเมนจริงอาจต้องกรอกชื่อโดเมนที่เหมาะสม
ดำเนินการเมื่อติดตั้ง: สิ่งนี้ช่วยให้คุณเรียกใช้สคริปต์บนระบบปฏิบัติการ Linux ของเราเตอร์เมื่อติดตั้งไดรฟ์ระยะไกล สำหรับวัตถุประสงค์ของเราปล่อยว่างไว้
เมื่อคุณกรอกข้อมูลทั้งหมดแล้วให้คลิกบันทึกที่ด้านล่าง ควรใช้เวลาสักครู่ในการเมานต์ (อาจจะสูงกว่า 5 นาที) แต่จากนั้นคุณจะเห็นข้อมูลไดรฟ์ที่แสดงอยู่ในสล็อต Total / Free Size หากไม่สามารถต่อเชื่อมตรวจสอบรหัสผ่านของคุณอีกครั้งตรวจสอบให้แน่ใจว่าบัญชีที่คุณใช้มีการเข้าถึงไดเรกทอรีนั้น (และสามารถเขียนลงในไดเร็กทอรีนั้นได้) และหากคุณพบกำแพงให้สร้างไดเรกทอรีการแชร์ใหม่ทั้งหมด เรามีปัญหากับ Windows Home Server ที่ไม่ต้องการให้สิทธิ์การเข้าถึงไดเรกทอรีที่เป็นส่วนหนึ่งของโครงสร้างการแชร์ WHS อยู่แล้ว (โฟลเดอร์ // Server / Public /) ดังนั้นเราจึงสร้างรูทแชร์ใหม่ล่าสุด // Server / RouterLogs และทั้งหมด การสร้าง CIFS ของเราหายไป

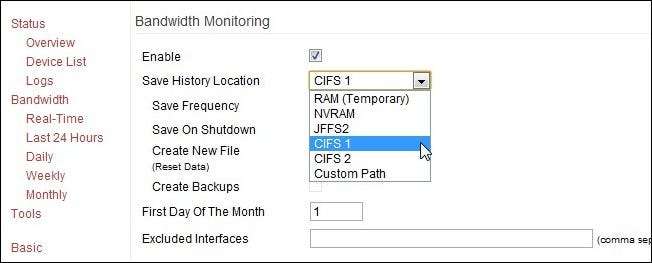

เมื่อคุณสร้าง CIFS และติดตั้งสำเร็จแล้วให้กลับไปที่ส่วนการตรวจสอบแบนด์วิดท์และเปลี่ยนตำแหน่งบันทึกเป็น CIFS 1
การตรวจสอบตามเวลาจริงด้วยมะเขือเทศ
ตอนนี้เรามีการบันทึกและการบันทึกล็อกเหล่านั้นแล้วเรามาดูวิธีใช้ Tomato เพื่อตรวจสอบแบนด์วิดท์ของคุณแบบเรียลไทม์และย้อนกลับไปดูปริมาณข้อมูลที่คุณใช้ไปในวันก่อนหน้าอย่างรวดเร็ว สัปดาห์และเดือน

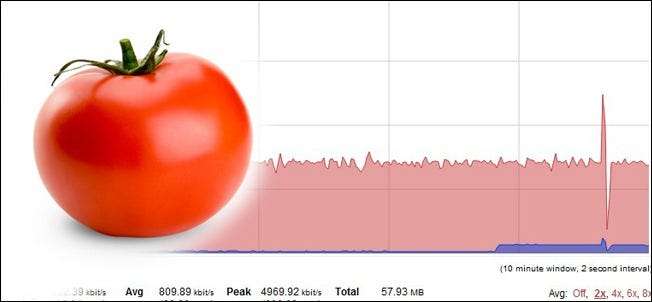

นำทางไปยัง แบนด์วิดท์ ในเมนูด้านซ้ายมือภายใน Tomato GUI มุมมองเริ่มต้นเป็นแบบเรียลไทม์และควรมีลักษณะเหมือนภาพหน้าจอด้านบน คุณสามารถดูการเข้าชมทั้งหมดพร้อมกันหรือดูเพียงส่วนหนึ่งโดยคลิกแท็บที่ด้านบนของกราฟ นี่คือความหมายของแท็บเหล่านี้:
WAN (vlan1): นี่คือการรับส่งข้อมูลที่เข้าและออกจากพอร์ต WAN / Broadband บนเราเตอร์ของคุณ หากเราเตอร์ของคุณเชื่อมต่อกับโมเด็มข้อมูลของคุณโดยตรงนี่เป็นวิธีที่ดีที่สุดในการดูว่าคุณกำลังดาวน์โหลดและอัปโหลดเท่าใด
WL (Lyth 1): นี่คือการรับส่งข้อมูลผ่าน Wi-Fi ของคุณ ที่นี่คุณสามารถดูกิจกรรมข้อมูลทั้งหมดที่เกิดขึ้นภายในเครือข่ายของคุณบนแบนด์ Wi-Fi โดยทั่วไปคุณจะตรวจสอบสิ่งนี้ก็ต่อเมื่อคุณพยายามมีปัญหาในการถ่ายภาพอุปกรณ์ Wi-FI หรือหากคุณสงสัยว่ามีคนใช้ Wi-Fi ของคุณ
br0: นี่คือการเชื่อมต่อบริดจ์ระหว่างพอร์ต WAN และ LAN การดูสิ่งนี้จะแสดงปริมาณการใช้งานทั้งหมดผ่านเราเตอร์รวมถึงการรับส่งข้อมูล Wi-Fi การเชื่อมต่ออีเทอร์เน็ตแบบฮาร์ดไวร์และออกไปยังอินเทอร์เน็ตที่มากขึ้น แท็บนี้ให้มุมมองที่กว้างซึ่งยากที่จะเข้ามา
eth0: แท็บนี้แสดงทราฟฟิกฮาร์ดไวร์ทั้งหมดซึ่งรวมถึงพอร์ตในเครื่องและพอร์ต WAN ที่มีการรับส่งข้อมูลอินเทอร์เน็ต
vlan0: ไม่ใช่ LAN อย่างที่เป็นจริงแม้จะมีส่วน "lan" ของชื่อก็ตาม แสดงพอร์ตเดินสายสัญญาณอินเทอร์เน็ตและทราฟฟิกภายใน หากคุณต้องการดูทั้งการรับส่งข้อมูลอินเทอร์เน็ต (ข้อมูลที่คุณกำลังอัปโหลดและดาวน์โหลด) รวมถึงข้อมูลที่ย้ายไปรอบ ๆ เครือข่ายภายในในเวลาเดียวกันให้ใช้มุมมองนี้ สะดวกในการดูว่ามีข้อมูลจำนวนมากเข้ามาและกำลังจะไปที่ใด

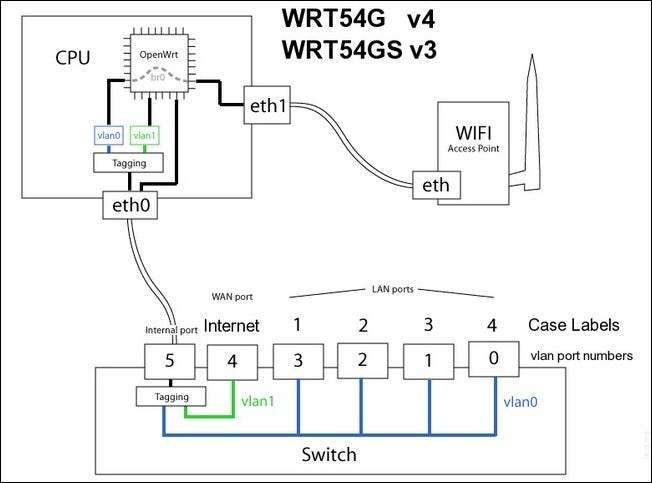

แผนภาพด้านบนเน้นการตั้งค่าภายในและโครงสร้างการตั้งชื่อสำหรับกลุ่มผลิตภัณฑ์เราเตอร์ Linksys ยอดนิยมและจะช่วยให้คุณเห็นภาพสิ่งที่เกิดขึ้นกับแต่ละแท็บการตรวจสอบ
นอกจากการตรวจสอบแบบเรียลไทม์แล้วคุณยังสามารถดูวันสัปดาห์และเดือนก่อนหน้าได้อีกด้วย มุมมองเหล่านี้มีสีสันน้อยกว่ามากและให้ตัวเลขตามมาตราส่วนที่คุณต้องการ (KB, MB หรือ GB)
ตอนนี้เราทำบทช่วยสอนเสร็จแล้วเรามีเราเตอร์ที่บันทึกการใช้แบนด์วิดท์แสดงการใช้งานของเราแบบเรียลไทม์และเก็บบันทึกไว้ในเครือข่ายที่ใช้ร่วมกันเพื่อสำรองข้อมูลและวิเคราะห์เพิ่มเติม มีคำถามหรือเคล็ดลับเราเตอร์? มาฟังความคิดเห็นกัน
