Het moederbord is waar het allemaal begint voor de pc. Het is het onderdeel dat ten grondslag ligt aan alles. Er zijn zoveel verschillende analogieën die je zou kunnen tekenen, maar hier is onze favoriet: het is net als het zenuwstelsel van de computer. De primaire taak is om informatie te verzenden in de vorm van elektrische signalen tussen de verschillende componenten op uw pc.
Meerdere vormfactoren

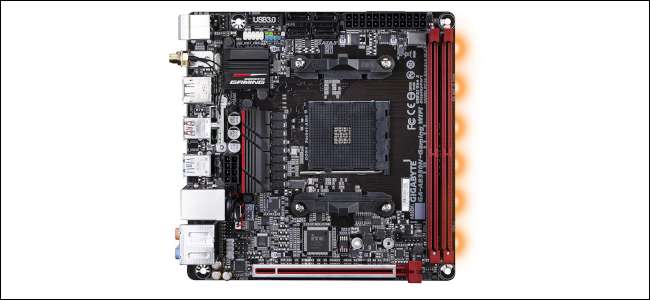

Er zijn meerdere vormfactoren van het moederbord, die allemaal verschillende maten zijn en geschikt voor verschillende toepassingen. Hier is een blik op de verschillen tussen vormfactoren zoals Atx, Microatx en Mini-ITX Als je meer detail op ze wilt.
In het algemeen zijn de meeste mensen echter op zoek naar een ATX-bord, tenzij ze van plan zijn om een compacte pc te bouwen. Kleinere platen worden niet aanbevolen voor eerste-time bouwers, omdat de kleinere ruimte kan leiden tot frustratie voor beginners.
VERWANT: Moederborden uitgelegd: wat zijn Atx, Microatx en Mini-Itx?
De essentiële dingen

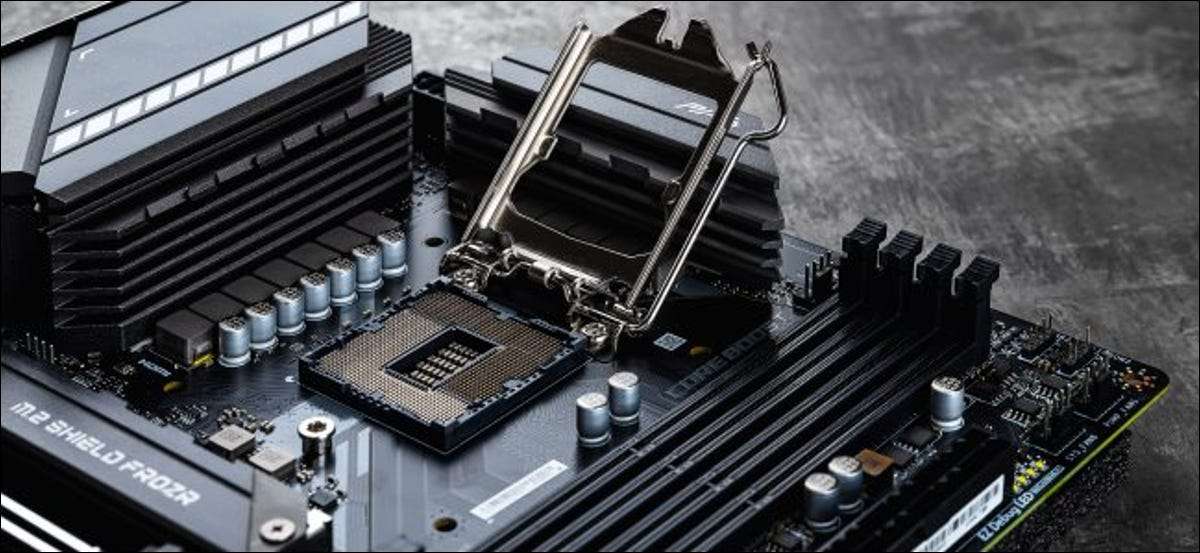

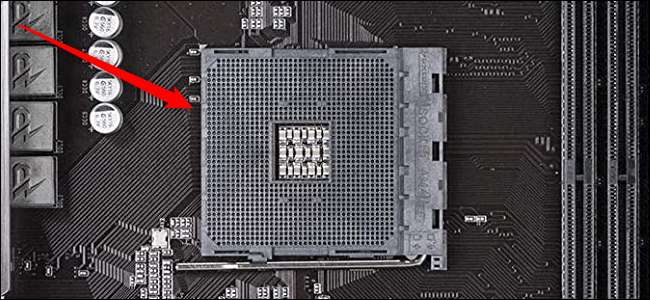

Wanneer we naar een kaal moederbord kijken, zijn er enkele belangrijke onderdelen die onmiddellijk merkbaar zijn. Aan het ene uiteinde van het bord hebben we de CPU-aansluiting. Die aansluiting is gebouwd om een specifieke set van AMD of Intel CPU's te passen. Een AMD CPU kan nooit passen in een Intel-compatibele bord en vice versa. Niet alleen dat, maar moederbordcontacttypes kunnen tussen generaties veranderen, en een generatie moederbord kan compatibel zijn met meerdere generaties processors. Zo zal een AMD-moederbord niet automatisch compatibel zijn met een AMD CPU.

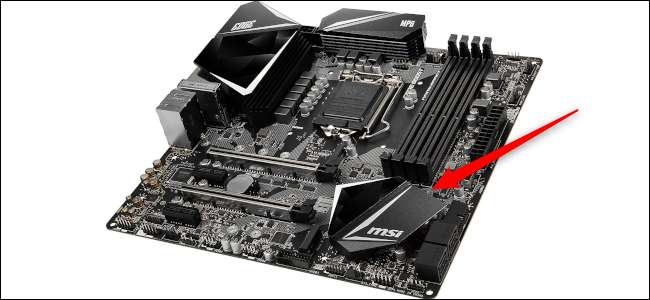

Om te zien of een moederbord compatibel is met uw CPU, kijk dan naar de chipset, die is gehuisvest aan het einde tegenover de CPU-aansluiting en bedekt met een koellichaam. Het wordt ook vaak aangeduid als de Southbridge.
Wij hebben een uitleg over wat een chipset is , maar het is kort, het is het deel van het moederbord dat fungeert als het "communicatiecentrum en de verkeersregelaar" voor uw pc. Het is eruit als de componenten die u in uw pc hebt ingeschreven, compatibel zijn en de invoer- en uitvoerrechten voor componenten regelen die niet rechtstreeks communiceren met de CPU, zoals USB-poorten en SATA-controllers.
VERWANT: Wat is een "chipset" en waarom zou ik me om geven?
Meerdere chipsets kunnen compatibel zijn met een specifieke generatie CPU, en de chipsets worden meestal opgedroogd in high-end, budget en types in entry-level. Recente AMD-chipsets op het moment van schrijven zijn de X570, bijvoorbeeld de meer begrotingsgerichte B550, en de instap-niveau A520.
Na de CPU-aansluiting en chipset hebben we alle verschillende slots op een pc. Onder de CPU zijn de PCIE-slots voor grafische kaarten en andere invoegtekeningen zoals geluidskaarten, tv-tunerkaarten en Wi-Fi en Bluetooth-kaarten (voor moederborden zonder ingebouwde draadloze connectiviteit).
De grafische kaart gebruikt wat de X16-sleuf wordt genoemd. Dit is een PCIE-slot met 16 rijstroken voor het verplaatsen van gegevens tussen de grafische kaart en de CPU. De andere slots hebben meestal minder dan 16 rijstroken, hoewel sommige dezelfde grootte kunnen zijn als de X16.

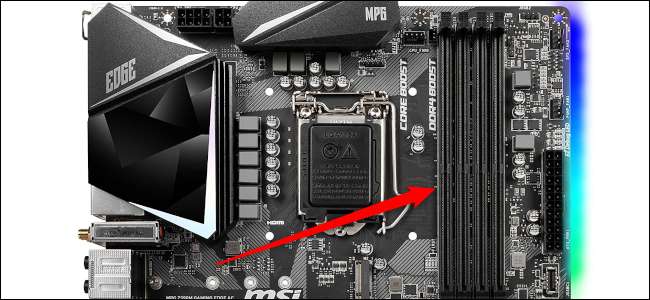

Ondertussen zijn rechts naast de CPU-aansluiting een andere set slots voor RAM-modules. Er zijn typisch twee of vier RAM-slots, afhankelijk van de grootte en het prijsniveau van uw moederbord. Dan, rond de randen van het bestuur, heb je SATA-connectoren voor harde schijven en 2,5-inch SSD's en een 24-pins vermogensbezorgpoort die verbinding maakt met de voeding van de pc.
Ten slotte hebben we een aantal andere vermogensafgifte-eenheden die headers worden genoemd met pinnen die eruit blijven. Dit zijn voor items zoals de USB-poorten, audio voorpaneel (het is de 3,5 mm-aansluiting aan de voorkant van uw pc-hoesje.), RGB-verlichting, enzovoort. De koptekers zijn meestal gemarkeerd, waardoor het gemakkelijk is om te weten welke kabels verbinding maken met elk. In de buurt van de CPU-aansluiting is er ook een kleinere stroomaansluiting voor de CPU zelf.
Dat zijn de belangrijkste delen van het moederbord waarin de meeste eerste-time pc-bouwers zullen omgaan. Hoewel soms, misschien moet je begrijpen wat de CMOS-batterij is (het is die batterij op het moederbord bekijken.) Evenals truien.
De VRM
Naast de basisfuncties, een onderwerp moederbordbeoordelaars en liefhebbers ervan om over te praten is de spanningsregelaarmodule of VRM. De VRM is geen enkel onderdeel, maar een verzameling onderdelen die samenwerken. Een VRM van hoge kwaliteit is een belangrijke overweging, omdat het factoren in de levensverwachting van het moederbord - om niet te zwijgen over het vermogen van het moederbord om te blijven werken onder de stam van overklokken.
Om de CPU aan de CPU aan te geven, moet de spanning uit de stroomvoorziening komen tot iets ongeveer 1,2 tot 1,3 volt. Het kan hoger of lager gaan dan dit, afhankelijk van hoe Power-honger de CPU is en of het wordt overklokt. Om de kracht voor de CPU af te stappen, vertrouwt het moederbord op zijn VRM. De VRM bestaat uit drie primaire componenten: condensatoren, chokes en MOSFET's. Er is ook een pulsbreedtemodulator (PWM) evenals bestuurder geïntegreerde circuits, maar wanneer mensen over VRMS praten, bespreken ze meestal de drie primaire componenten.

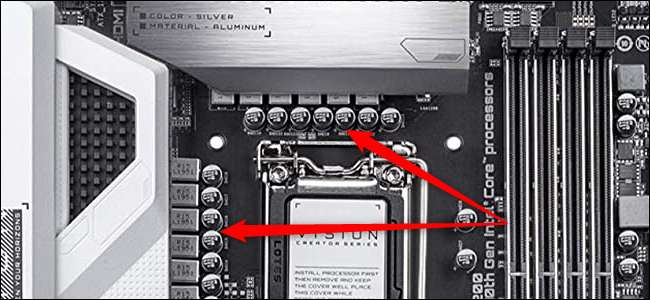

Condensatoren zijn die cilindrische items over het hele moederbord. Condensatoren kunnen een lading bevatten en helpen om de spanning die aan componenten wordt geleverd, te helpen of te filteren om te beschermen tegen stoten. Capaciteiten van goede kwaliteit op een moederbord is belangrijk, aangezien uw systeem ophoudt om goed te werken als ze blazen. Condensatoren kunnen worden vervangen wanneer ze slecht gaan, maar soms is een volledige vervanging de betere optie, vooral als uw moederbord aan de oudere zijde is.
Als je in de CPU-socket op een moederbord kijkt, merk je dat er een vrij verzameling condensatoren is. Ze staan meestal voor of dicht bij deze kleine kubusvormige items genaamd chokes. De chokes zijn er om te helpen de spanning te stabiliseren en achter hen zijn deze kleine chips MOSFET's (metaal-oxide-halfgeleider veld-effecttransistors) genoemd. Op hoogwaardige planken zijn MOSFET's meestal van weergave onder een koellichaam achter de verstikken verborgen. Zeg op andere borden iets laag budget gericht op Pentium CPU's en Core I3 CPU's, de MOSFET's kunnen zichtbaar zijn in de buurt van de verstikking. In het algemeen wil je een bord met een koellichaam over de MOSFET's, omdat ze erg heet kunnen worden.
De MOSFET's helpen de spanning door de CPU te leveren. Dan werken de chokes en de condensatoren om die kracht te stabiliseren en te beschermen tegen spikes. Deze onderdelen maken samen om te creëren wat fasen worden genoemd, die zijn samengesteld uit twee MOSFET's, een choke en een condensator. Hoe meer fasen een moederbord heeft, de reiniger en stabieler de stroom, en hoe meer potentiële stroom wordt geleverd aan de CPU-aansluiting wanneer ze overklokken.
Je kunt soms zien hoeveel fasen een bord heeft gebaseerd op het aantal chokes op het moederbord. Een bord met zes chokes zou zes fasen hebben, bijvoorbeeld, maar het is niet altijd zo eenvoudig.
Sommige bordfabrikanten voegen meer chokes per fase toe, waardoor het eruit ziet als er meer fasen zijn dan in feite. Dit is niet noodzakelijk een afwijkende zet, omdat extra componenten kunnen helpen de werklast te delen, hoewel het niet zo goed is als extra fasen.
Gigabyte's B450 Aorus Elite V1, bijvoorbeeld, heeft 11 smoorspoelen, maar gebruikt eigenlijk een 4 + 3-ontwerp waarbij vier fasen vermogen leveren aan de CPU-kernen en dubbele smoorspoelen hebben op elk van die fasen. Dan zijn er nog drie fasen die vermogen leveren aan andere delen, zoals de geïntegreerde GPU van de processor (indien van toepassing) of I / O sterven.
Zorgen voor VRMS en fasen is niet nodig als je niet overklokken. Een redelijk goede VRM is nog steeds belangrijk, maar de grootste bezorgdheid over de VRM biedt schone kracht en heeft duurzame componenten die kunnen opstaan aan de druk van overklokken.
De beste manier om meer te weten te komen over VRM-kwaliteit is om beoordelingen te lezen. Een duurder bord betekent niet noodzakelijk een VRM van een hogere kwaliteit. Het is beter om beoordelingen te raadplegen voordat u koopt om onafhankelijke beoordelingen te krijgen van de kracht van de VRM van een bord.
Moederbord winkelen
We gaan hier geen suggesties maken over het model van het moederbord dat je zou moeten kopen, omdat er zoveel variabelen zijn die erin gaan - Plus, kunnen moederbordmodellen verschillende revisies ondergaan.
Het beste wat we kunnen doen is wat basisbegeleiding aanbieden Hoe een moederbord te kiezen en laat u uw eigen onderzoek uit. Het eerste ding om te overwegen is de functies. Ben je van plan een pc te hebben met een grafische kaart, een geluidskaart, ruimte voor een toekomstige Wi-Fi-adapter, en misschien een aantal andere uitbreidingskaarten? Dan heb je iets nodig met genoeg PCIE-slots om dat allemaal aan te passen.
Heeft het een M.2 Slot voor een NVME SSD ? Je wilt absoluut tenminste één van deze, omdat NVME-schijven zoveel sneller zijn dan 2,5-inch SSD's en harde schijven.
Hoe zit het met Wi-Fi en Bluetooth? Wilt u die in het moederbord, of vertrouwt u op de bovengenoemde PCIE-uitbreidingskaart?
Vergeet de RAM-slots niet en de maximale geheugencapaciteit die ze toelaten. Dit is van cruciaal belang, vooral als u probeert om uw tuig zo veel mogelijk te bewijzen.
Dan wil je ervoor zorgen dat het genoeg SATA-poorten heeft voor uitbreidingsstations, en vergeet RGB niet. LED-verlichting kan er heel goed uitzien, en het is makkelijker om dit nu te beschouwen in plaats van na de computer bij elkaar wordt gezet.
Zodra u weet wat u wilt voor functies, is het gemakkelijker om uw keuzes te verfijnen. Denk dan wanneer u een shortlist van kuntsten heeft, overweeg VRM-kwaliteit (vooral als u overklokken) door recensies te bekijken.
Dit zijn slechts enkele algemene tips, maar de basisregel is dit: ontvang de kenmerken die u in uw prijsbereik bevindt en let dan op kwesties zoals VRM-kwaliteit als u van plan bent om overklokken.
Conclusie
Het moederbord is niet zo spannend als het oppakken van een overweldigde CPU of een ongelooflijke grafische kaart die in staat is om hoge framesnelheden op 4k te pompen. Desalniettemin is een moederbord van goede kwaliteit met de functies die u nodig hebt een belangrijk onderdeel van uw pc, en is het vooral belangrijk als het gaat om overklokken. Een beetje onderzoek doen om de juiste bord te krijgen, zal een lange weg gaan naar het creëren van een hobbelige pc-build.
