Un termostato intelligente è un ottimo accessorio da avere in casa, non solo per poter regolare la temperatura della casa dal telefono, ma anche per risparmiare sui costi delle utenze. Ecco come installare e configurare il termostato intelligente Ecobee a casa tua.

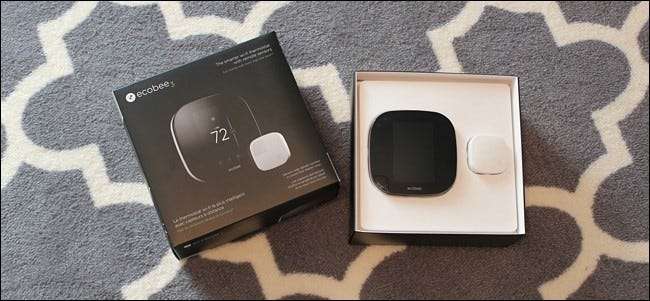

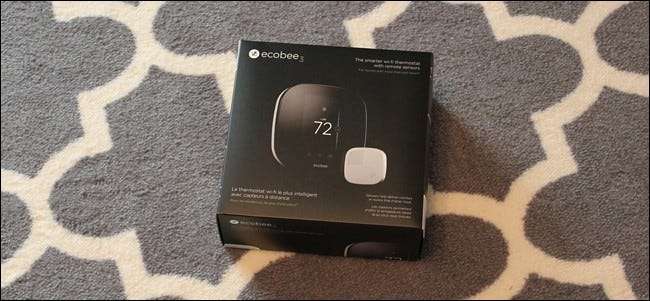

Ci sono due diversi termostati intelligenti che Ecobee vende; il Ecobee4 e il Ecobee3 Lite . Questa guida utilizza un Ecobee3, ma il processo di installazione e configurazione dovrebbe essere identico in tutto.
avvertimento : Questo è un progetto per un fai da te fiducioso. Non c'è da vergognarsi nel convincere qualcun altro a eseguire il cablaggio effettivo per te se ti mancano le capacità o le conoscenze per farlo. Se hai letto l'inizio di questo articolo e hai subito visualizzato Come per farlo in base all'esperienza passata nel cablaggio di interruttori e prese, probabilmente sei bravo. Se hai aperto l'articolo non sei sicuro di come esattamente avremmo tirato fuori questo trucco, è ora di chiamare quell'amico o elettricista esperto di cablaggi. Si noti inoltre che potrebbe essere contro la legge, il codice o i regolamenti farlo senza un permesso, oppure potrebbe invalidare l'assicurazione o la garanzia. Verificare le normative locali prima di continuare.
Che cos'è un termostato Ecobee e perché dovrei volerlo?
L'Ecobee non è così popolare come il noto termostato Nest, ma è dotato di alcune funzionalità esclusive che gli utenti Nest non possono ottenere.
Come altri termostati intelligenti, la linea di termostati Ecobee ti consente di controllare e gestire i livelli di temperatura della tua casa dal tuo smartphone, in modo da poter regolare le impostazioni del termostato anche se sei a centinaia di chilometri da casa.
Inoltre, include un display touchscreen facile da usare e sensori remoti che puoi inserire in diverse aree della tua casa.
Certo, i termostati non sono qualcosa con cui interagirai molto, soprattutto se lo programmi, ma le capacità di un termostato intelligente sono davvero convenienti se vuoi regolare la temperatura della tua casa prima di tornare a casa dal lavoro o vacanza.
L'Ecobee funzionerà a casa mia?
Una cosa importante da tenere a mente quando si acquista un termostato Ecobee è che funzionerà con la maggior parte delle configurazioni HVAC, ma sarà necessario sapere che tipo di sistema si ha in modo da poter installare correttamente il termostato.
L'Ecobee (come la maggior parte degli altri termostati intelligenti) funziona con qualsiasi sistema a bassa tensione, così come con i sistemi ad alta tensione (noti anche come sistemi a "tensione di linea"). Se non sei sicuro del tipo di sistema di cui disponi, puoi staccare rapidamente il termostato attuale e dare un'occhiata al cablaggio.
Un regalo morto per un sistema a bassa tensione è se vedi una manciata di piccoli fili in tutti i tipi di colori diversi, ma se vedi solo due o quattro fili più grandi (solitamente rosso e nero) che sono collegati con dadi filo , allora questo è un segno di un sistema ad alta tensione.

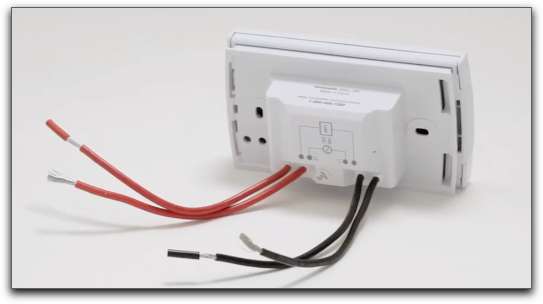

Puoi anche guardare il termostato stesso per vedere quanti volt è. Se vedi qualcosa come "110 VAC", "115 VAC" o "120 VAC", significa che hai un sistema ad alta tensione.
Se si dispone di un sistema ad alta tensione, sarà necessario installare i relè di carico come descritto sul sito di supporto di Ecobee . Questo probabilmente richiederebbe un professionista per l'installazione.
È possibile convertire un sistema ad alta tensione in un sistema a bassa tensione , ma è piuttosto complicato e richiede un po 'di know-how, quindi se vuoi assolutamente installare un termostato intelligente di qualche tipo, potrebbe essere meglio chiamare un professionista per convertire il tuo sistema. Inoltre, potrebbe essere utile farlo comunque, poiché la maggior parte (se non tutti) i sistemi moderni sono a bassa tensione.
Detto questo, se tutto sembra a posto, ecco come installare e configurare il tuo termostato intelligente Ecobee.
Fase uno: rimuovere il termostato corrente
La prima cosa che vorrai fare è spegnere il termostato. Sarà ancora acceso, ma stai solo spegnendo il riscaldamento, il raffreddamento e la ventola. Dovrai anche rimuovere le batterie di riserva se il tuo termostato ne ha, che probabilmente si trovano sotto una copertura o montate dietro il termostato.
Successivamente, dovrai interrompere l'alimentazione ai sistemi di riscaldamento e raffreddamento della tua casa spostando gli interruttori sulla scatola degli interruttori. Tieni presente che a volte il forno e il condizionatore d'aria sono su due interruttori separati, quindi dovrai spegnerli entrambi. È anche possibile che la stessa ventola di sistema si trovi su un terzo interruttore.

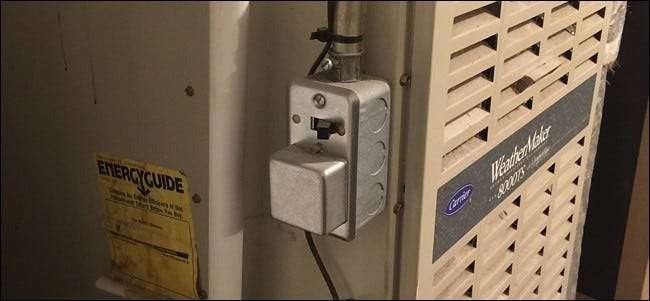

Potrebbe anche essere necessario disattivare un quarto interruttore per il cavo che fornisce l'alimentazione al termostato. Il diagramma per la tua scatola dell'interruttore può indicare su quale interruttore è acceso il termostato, ma in caso contrario, è una scommessa sicura che se il tuo termostato si trova nel soggiorno, spegnendo l'interruttore del soggiorno farà il trucco. Inoltre, l'arresto principale del forno potrebbe essere vicino al forno stesso anziché sulla scatola dell'interruttore. Ricorda, spegnere l'alimentazione dall'interruttore non è solo per la tua sicurezza, ma non spegnere completamente il riscaldamento e il raffreddamento può far saltare un fusibile quando rimuovi i cavi del termostato, che richiederà un elettricista per ripararlo.

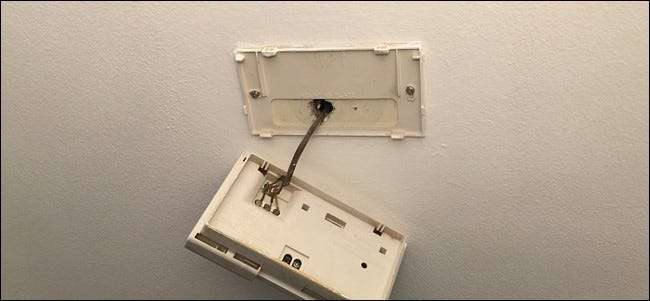

Dopo che l'alimentazione è completamente spenta, rimuovere il corpo del termostato dalla parete. Di solito è solo agganciato e richiede un leggero strattone per rimuoverlo, ma potrebbe essere necessario svitare il tuo.
Da lì, sarai in grado di vedere il cablaggio del tuo termostato. A questo punto, ti consigliamo di prendere un file tester di tensione e confermando che non c'è corrente in nessuno dei cavi. In tal caso, è necessario tornare alla scatola dell'interruttore e provare a spegnere un altro interruttore.
Quindi, scatta una foto della configurazione del cavo corrente e annota a quale terminale è collegato ciascun filo (questo è un passaggio molto importante, quindi non dimenticare!). Il più delle volte, il colore del filo corrisponderà correttamente alla lettera della vite a cui è collegato (es. Filo giallo collegato a "Y", filo bianco collegato a "W", ecc.), Ma a volte potresti avere qualcosa come un filo blu collegato a "Y" o un filo verde collegato a "B" per qualche strana ragione.
Dopo aver annotato dove vanno tutti i fili, svitare i fili dai terminali a vite. Se ci sono dei cavi jumper (cioè cavi corti che vanno da un terminale all'altro) puoi rimuoverli e buttarli fuori, poiché non ti serviranno per l'installazione di Ecobee3.

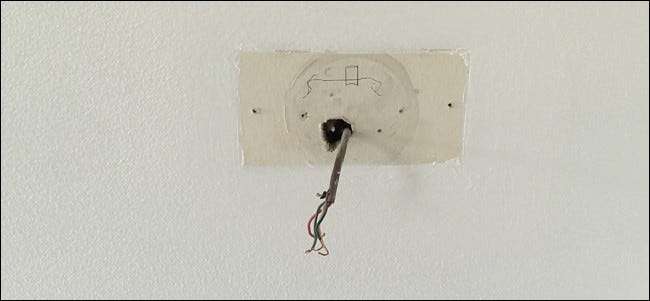

Una volta scollegati tutti i cavi, puoi rimuovere completamente il termostato e rimuovere la piastra a muro del termostato, se presente. Probabilmente è fissato al muro con un paio di viti.
Fase due: installare il termostato Ecobee
Prendi la piastra di base dell'Ecobee e mettila sul muro dove vuoi che vada il termostato, facendo passare i fili attraverso il foro al centro mentre lo fai. Usa il livellatore incorporato nella parte inferiore per renderlo a livello. Da lì, puoi usare una matita e segnare dove devono andare le due viti: una in alto e una in basso.
Se c'è un perno dietro il muro a secco in cui vuoi inserire le viti, dovrai trapanare fori pilota prima di avvitare la piastra di base. In caso contrario, le viti incluse possono essere facilmente inserite nel muro a secco senza fori pilota. Il kit viene fornito con tasselli per cartongesso, ma non sono assolutamente necessari.

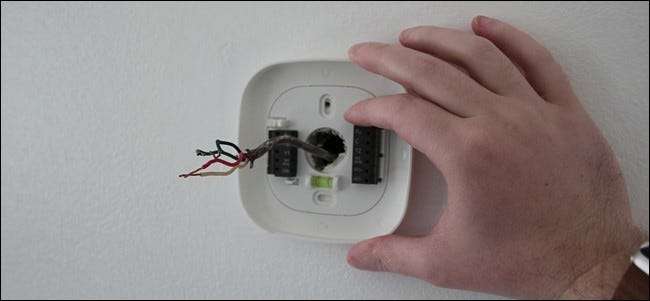

Quando sei pronto per inserire le viti (un trapano è altamente raccomandato per questo), posiziona la piastra di base sul muro dove vuoi e fai passare i fili attraverso il foro centrale (includi la piastra di rivestimento dietro la piastra di base se che vuoi - è buono da usare se non vuoi spackle e dipingere sul punto in cui si trovava il vecchio termostato). Prendi le due viti e inseriscile nel muro, assicurandoti che la piastra rimanga a livello mentre lo fai. Assicurarsi di avvitare prima la vite superiore, quindi eseguire le regolazioni fini per livellare la piastra di base prima di avvitare la vite inferiore.

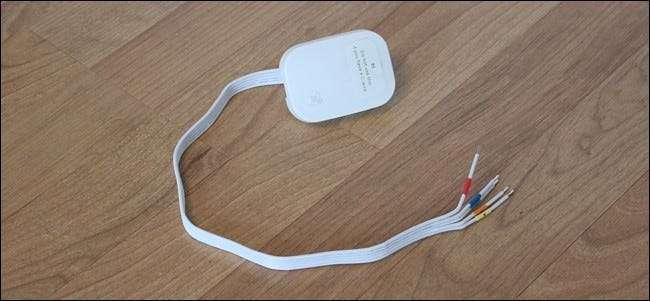

Prima di collegare i cavi alla piastra di base, dovrai controllare e vedere se è necessario installare il Power Extender Kit (PEK) incluso. Questo è un piccolo dispositivo che viene installato sulla scheda del circuito del forno stesso e aggiunge un filo "C" alla tua configurazione se non ne ha uno. Se non sei sicuro di dover installare il PEK o meno, guarda il cablaggio del termostato. Se non è presente un cavo "C", sarà necessario installare il PEK.

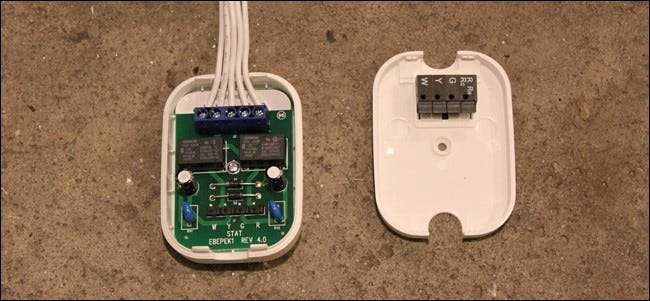

Per installare il PEK, inizierai aprendo l'involucro del dispositivo e vedrai quattro terminali sulla parte del coperchio.

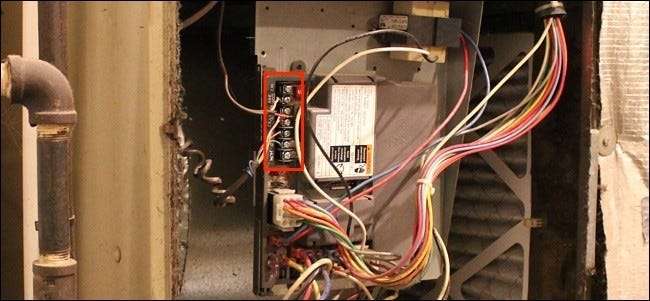

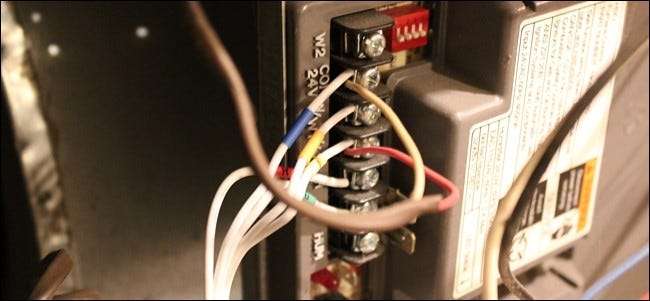

Quindi, individua i cavi che ti serviranno per il PEK. Per fare questo, togli il coperchio del forno per accedere all'interno: dovrebbe aprirsi facendolo scorrere di un pollice o giù di lì in una direzione specifica e quindi sollevandolo. I fili di cui hai bisogno saranno posizionati lungo una striscia di viti sul circuito stampato del forno.
Dovrai semplicemente estrarre i fili corrispondenti dal circuito e collegarli ai terminali sul PEK, assicurandoti che la lettera del terminale da cui hai tolto il filo corrisponda al terminale in cui inserisci il filo sul PEK.

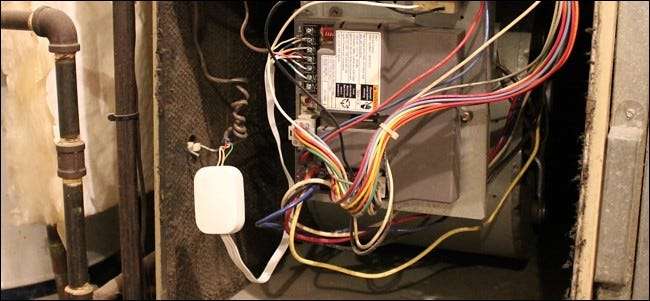

Da lì, rimetti insieme il PEK, quindi prendi i fili bianchi con codice colore sul PEK e collegali alle lettere corrispondenti nei terminali sulla scheda del circuito.
Il processo di installazione del PEK può essere davvero fonte di confusione e ogni configurazione HVAC è diversa, quindi se arriva un punto in cui ti senti confuso o non sei sicuro di qualcosa, non esitare a farlo chiama l'assistenza Ecobee . Possono guidarti attraverso il processo. Ho finito per chiamarli e hanno fatto un ottimo lavoro guidandomi attraverso i passaggi e hanno portato a termine il lavoro in meno di cinque minuti. Puoi anche chiamare uno specialista HVAC locale se non sei affatto sicuro delle tue capacità.

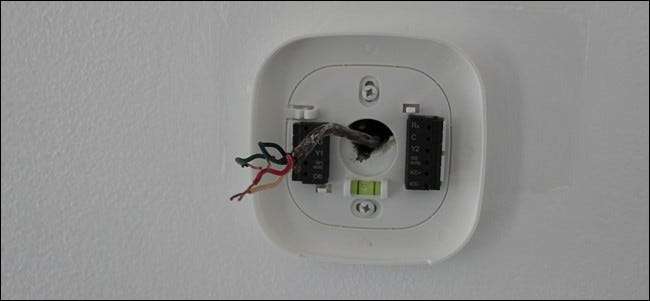

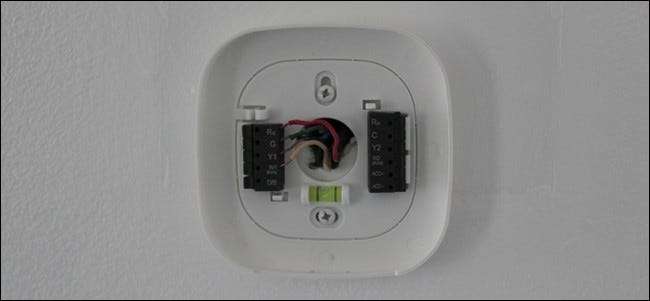

Una volta installato il PEK, torna al termostato e collega i fili alla piastra di base dell'Ecobee. Se non sei sicuro di dove va ogni filo, fai riferimento alla foto che hai scattato alla configurazione del cablaggio sul vecchio termostato e usa le lettere per vedere dove va ogni filo sulla piastra di base dell'Ecobee. Anche in questo caso, il supporto di Ecobee può guidarti attraverso questo processo.

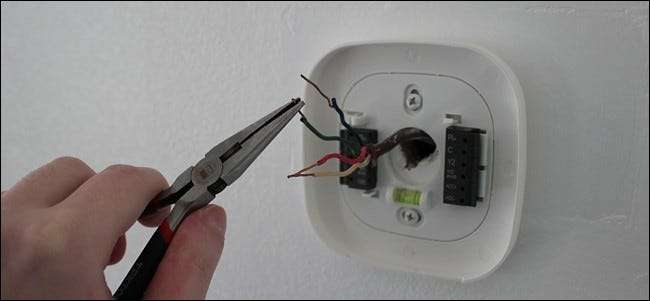

Assicurati di raddrizzare tutti i fili che ne hanno bisogno usando alcune pinze a becco d'ago prima di inserirli nei terminali.

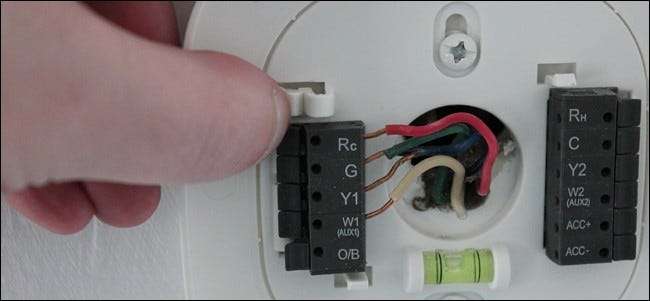

Per inserire e fissare un cavo, premere la linguetta accanto al terminale e quindi spingere il cavo nel terminale fino in fondo. Rilascia la linguetta e dai un bel tiro al cavo per assicurarti che sia aderente e non fuoriesca.
Una volta inseriti tutti i fili, spingere il fascio di fili all'interno fino in fondo in modo che non sporgano oltre la piastra di base.

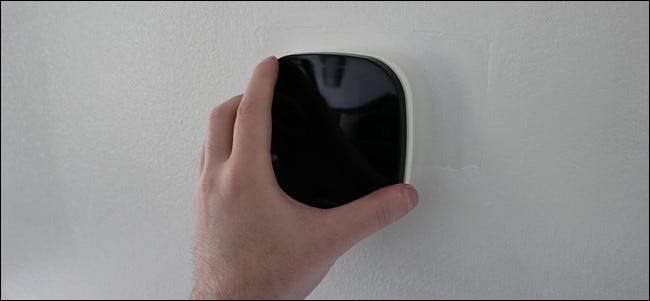

Quindi, prendi l'unità principale Ecobee e spingila semplicemente finché non scatta in posizione. Potrebbe essere necessario premere su di esso in più posizioni per assicurarsi che sia completamente connesso.
Torna alla scatola degli interruttori e riaccendi tutti gli interruttori che hai spento. Assicurati anche di rimettere il coperchio sul forno, poiché molte unità hanno interruttori di emergenza che spengono il forno se il coperchio viene rimosso. Dopo aver riacceso, Ecobee3 si avvierà automaticamente e inizierà il processo di installazione.
Fase tre: configurare l'Ecobee
La prima schermata che vedrai all'avvio dell'Ecobee è una conferma dello schema elettrico. Tocca "Sì" se è corretto.

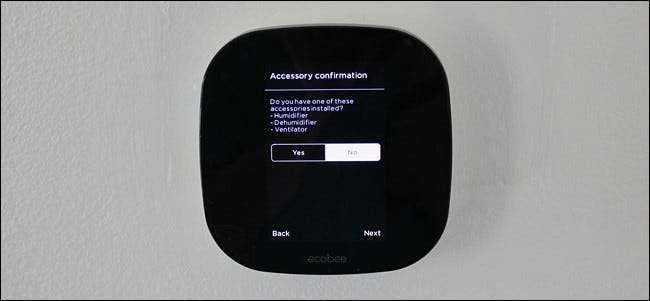

Successivamente, ti verrà chiesto se hai accessori extra collegati al tuo sistema HVAC, come un deumidificatore o un ventilatore. In caso contrario, selezionare "No" e quindi toccare "Avanti". La maggior parte dei sistemi HVAC più recenti di solito ha qualcosa di simile, ma la maggior parte dei sistemi meno recenti non lo fa a meno che non venga aggiunta.

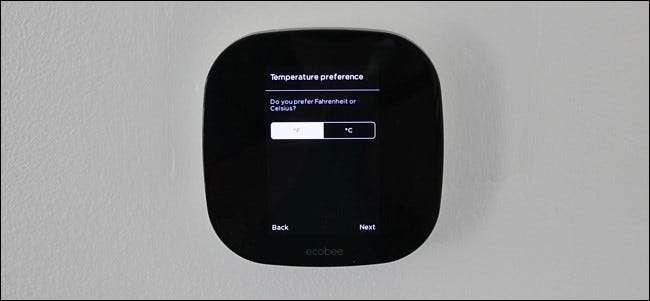

Selezionare la lettura della temperatura preferita (Fahrenheit o Celsius) e quindi premere "Avanti".

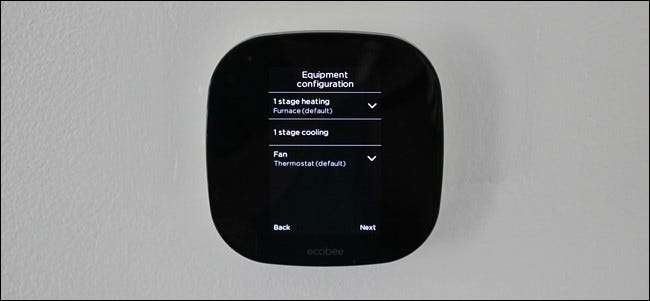

Nella schermata successiva vedrai la configurazione dell'apparecchiatura. Tenterà di selezionare automaticamente il tipo di riscaldamento e raffreddamento che hai, ma se hai bisogno di qualcosa, tocca semplicemente la freccia verso il basso accanto all'opzione e cambiala. Tocca "Avanti" quando hai finito.
Successivamente, assegnerai un nome al termostato. È disponibile un elenco di nomi predefiniti tra cui puoi scegliere oppure puoi digitare il tuo nome personalizzato.

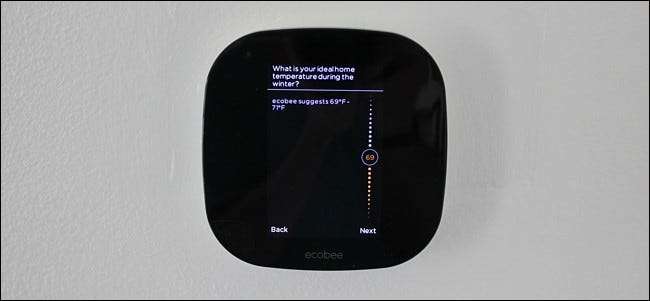

Nella schermata successiva, selezionerai la tua temperatura interna ideale durante l'inverno quando il riscaldamento è acceso. Basta toccare e trascinare il dito sul lato destro dello schermo per selezionare la temperatura. Tocca "Avanti" quando hai finito.

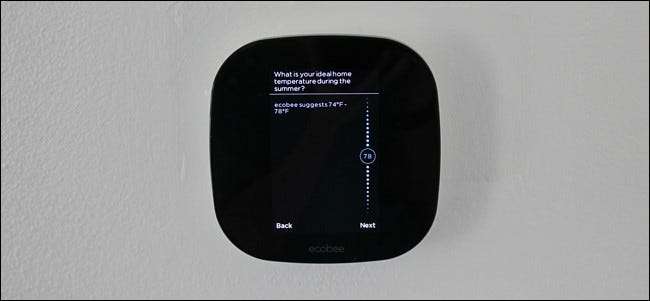

Farai la stessa cosa anche per la tua temperatura ideale in estate, quando l'aria condizionata è in funzione.

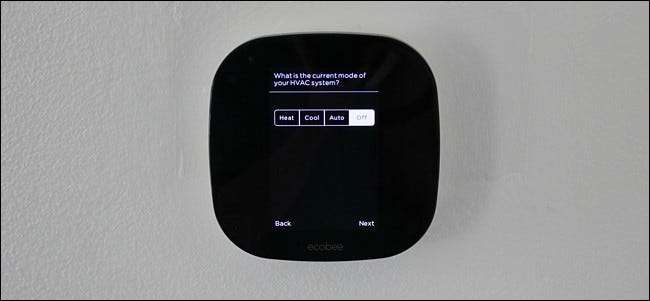

Successivamente, ti chiederà qual è la modalità corrente del tuo sistema HVAC. Questo dice semplicemente all'Ecobee3 da cosa dovrebbe iniziare. Dato che in questo momento è molto caldo qui nel Midwest, sceglierò "Cool" e quindi toccherò "Avanti".

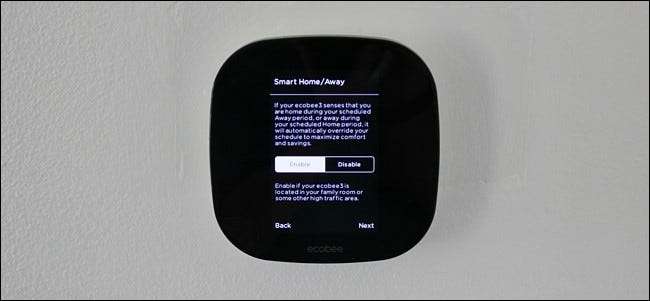

La schermata successiva ti consentirà di abilitare o disabilitare Smart Home / Away, che ignora qualsiasi impostazione se rileva che sei a casa durante un periodo di assenza o viceversa utilizzando il sensore di movimento integrato nel termostato.

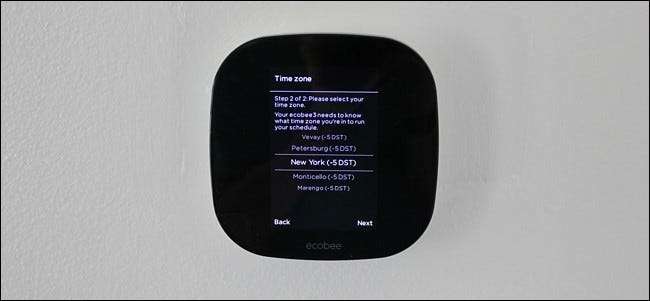

Ora dovrai selezionare il tuo fuso orario selezionando prima il tuo paese di residenza e quindi toccando "Avanti".
Da lì, selezionerai la grande città più vicina che si trova nello stesso fuso orario in cui ti trovi. Premi "Avanti".
Dopodiché, è il momento di configurare il Wi-Fi per il termostato, quindi tocca "Avanti". Questo ti permetterà di connettere il tuo smartphone all'Ecobee.

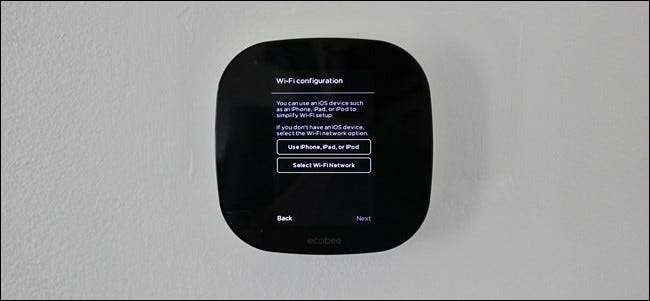

Puoi utilizzare il tuo iPhone o un altro dispositivo iOS per configurare il Wi-Fi oppure puoi configurarlo direttamente sul termostato stesso. Ti mostreremo come farlo sul termostato stesso, quindi seleziona "Seleziona rete Wi-Fi" e poi premi "Avanti".

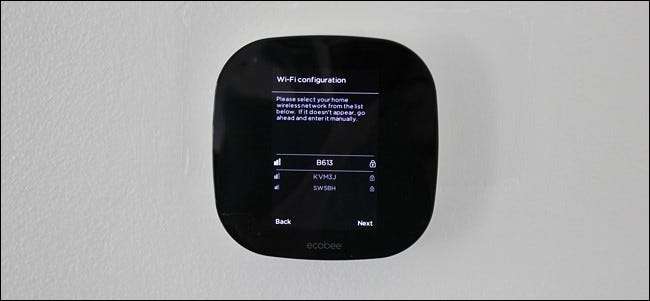

Seleziona il tuo nome Wi-Fi e premi "Avanti".
Inserisci la tua password Wi-Fi e tocca "Connetti".

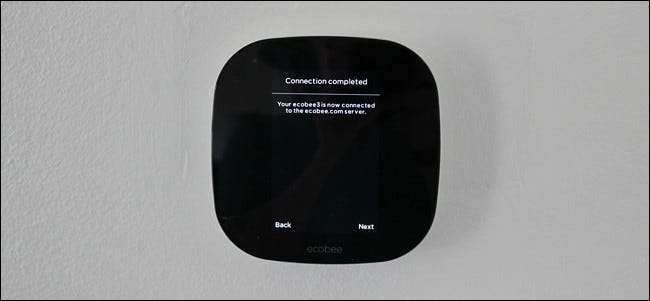

Attendi un minuto affinché il termostato si connetta alla tua rete Wi-Fi. Al termine, tocca "Avanti".

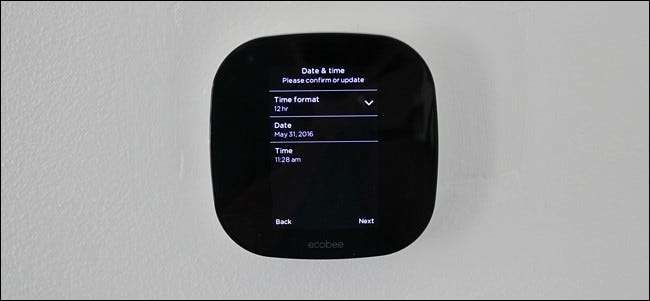

Conferma la data e l'ora impostate dal termostato e premi "Avanti".

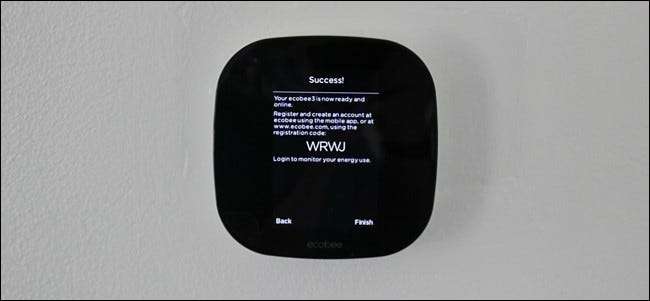

Il passaggio successivo consiste nel collegare il termostato Ecobee al tuo smartphone e collegare il termostato al tuo account Ecobee. A tal fine, il termostato genererà un codice di registrazione.

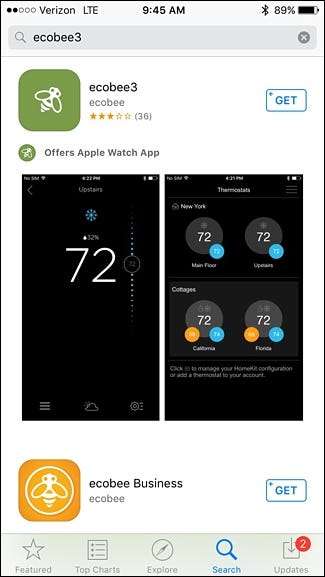

Dovrai inserire il codice nell'app Ecobee, quindi ora è il momento giusto per scaricare l'app, disponibile per iOS e Android dispositivi.

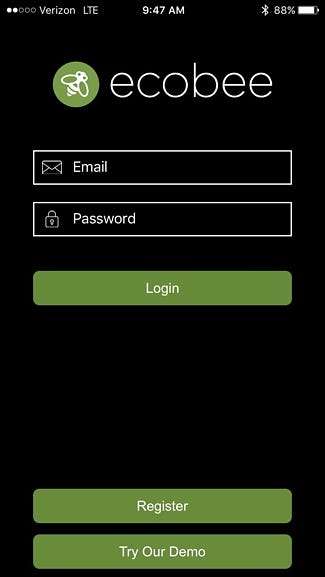

Apri l'app e tocca "Registrati" in basso.

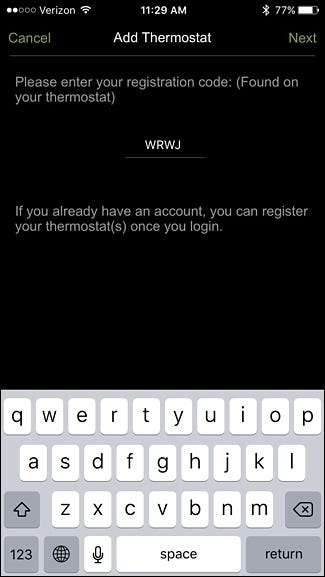

Inserisci il codice di registrazione che appare sul termostato e poi premi "Avanti" nell'app.

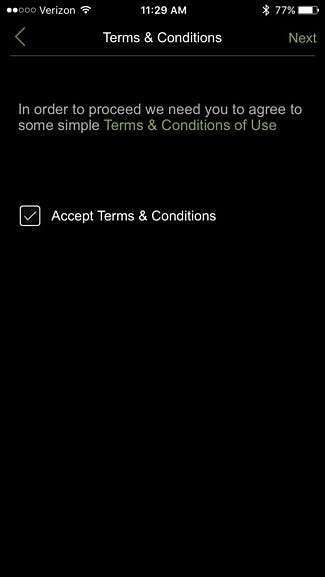

Metti un segno di spunta nella casella accanto a "Accetta termini e condizioni" e quindi tocca "Avanti".

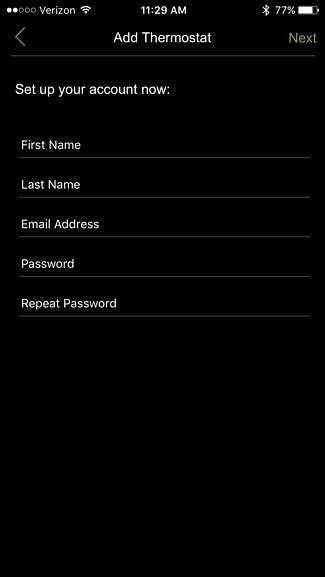

Nella pagina successiva, inserisci il tuo nome, indirizzo email e una password da utilizzare per il tuo account Ecobee. Premi "Avanti".

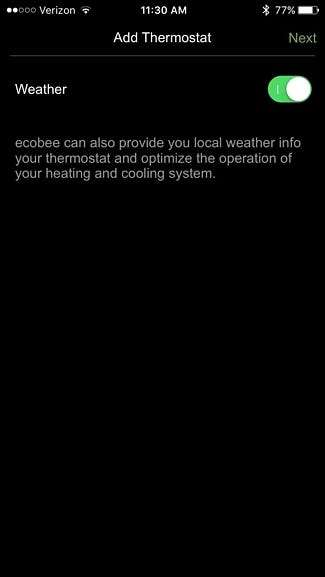

Scegli se fare in modo che il clima ottimizzi o meno il riscaldamento e il raffreddamento attivando l'interruttore nell'angolo in alto a destra dello schermo. Quindi tocca "Avanti".

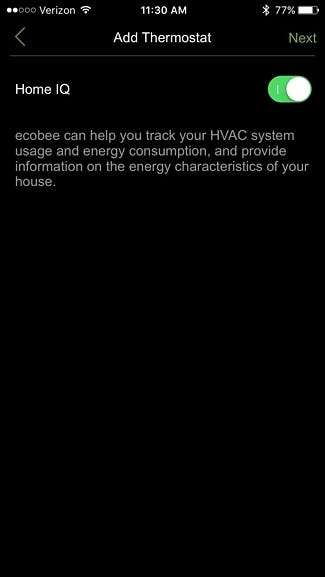

Fai la stessa cosa per Home IQ, che è una funzione che tiene traccia del tuo utilizzo e fornisce rapporti sull'energia.

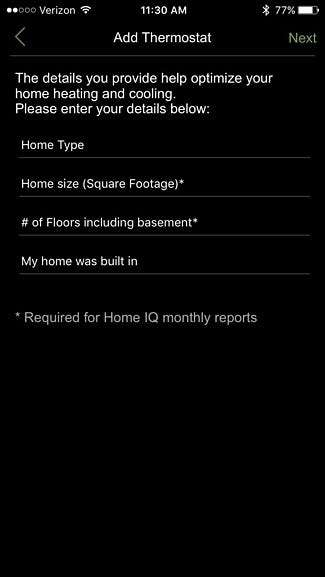

Quindi, inserisci le informazioni sulla tua casa, come la metratura, il numero di piani e quando è stata costruita. Niente di tutto questo è richiesto, ma alcuni campi lo sono se vuoi che Home IQ funzioni.

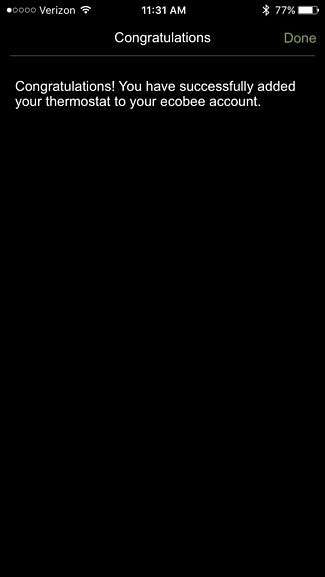

Premi "Fine" quando arrivi alla schermata delle congratulazioni.

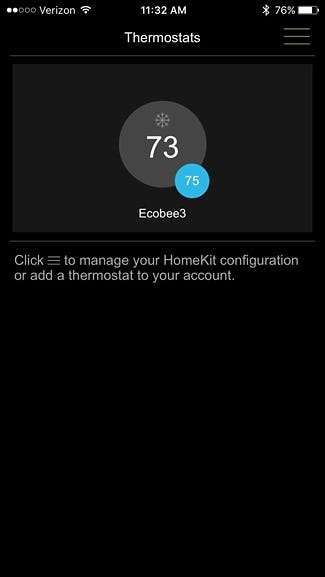

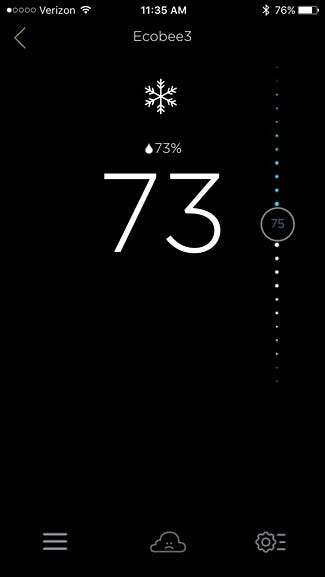

Ora puoi toccare il tuo termostato Ecobee e iniziare a controllarlo dal tuo telefono.
L'interfaccia utente rispecchierà ciò che appare sul termostato stesso.
Fase quattro: impostare i sensori del telecomando
Dopo che il termostato è stato configurato e pronto per l'uso, è il momento di configurare i sensori remoti. Se hai un Ecobee4, viene fornito con un sensore, ma dovrai acquistarli separatamente se hai l'Ecobee3 Lite.

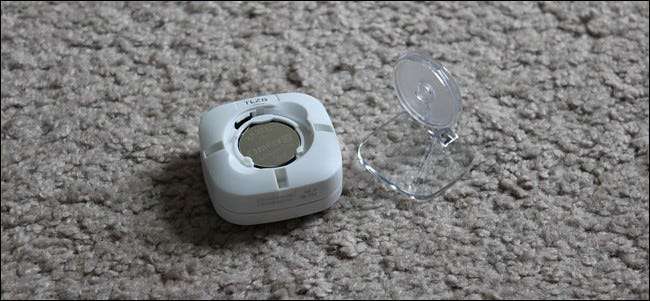

Per iniziare, è sufficiente tirare la linguetta di plastica attaccata al sensore. Questo farà saltare il coperchio della batteria in plastica.

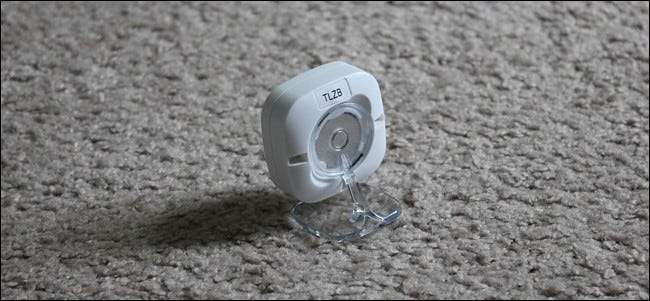

Da lì, collega il supporto di plastica trasparente sul retro del sensore e poi posizionalo in un'altra stanza in cui desideri monitorare la temperatura. Ho posizionato il mio al piano di sopra in camera da letto, poiché la temperatura è diversa al secondo piano.

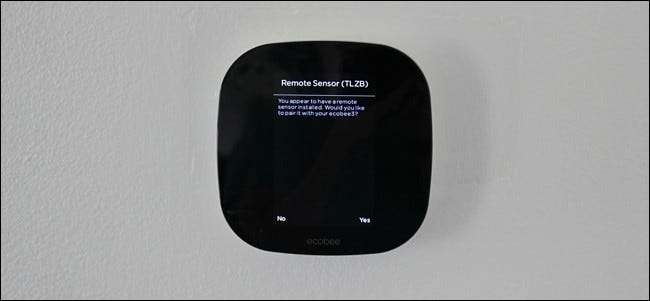

Tornato al termostato, rileverà automaticamente il sensore. Toccare "Sì" per collegarlo.

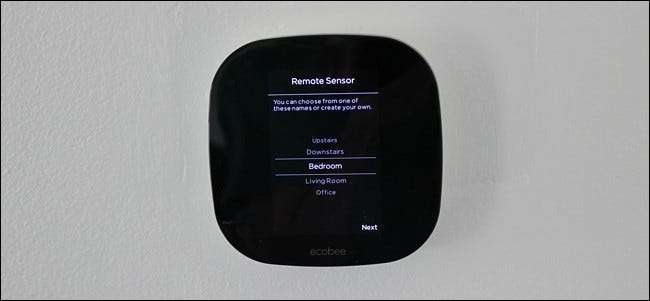

Dagli un nome selezionandone uno dall'elenco o digita il tuo nome personalizzato.

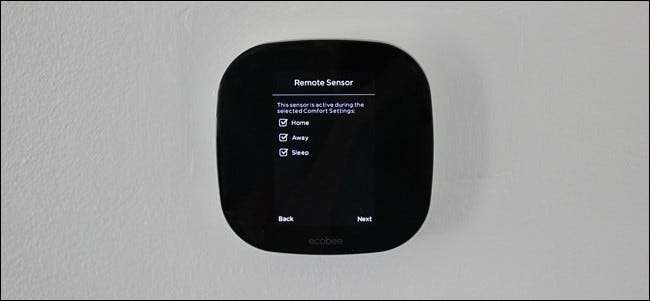

Selezionare le modalità in cui si desidera attivare il sensore. Se non sei sicuro di cosa fare qui, lascia le impostazioni predefinite e tocca "Avanti".

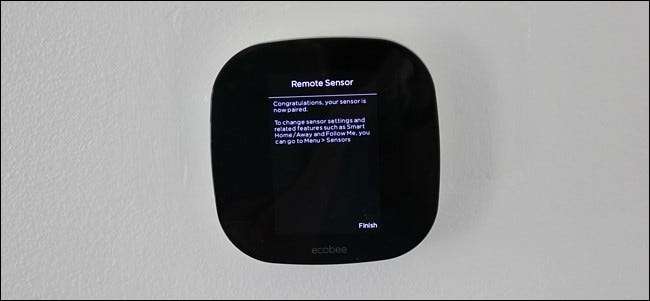

Tocca "Fine" per completare la configurazione del sensore.

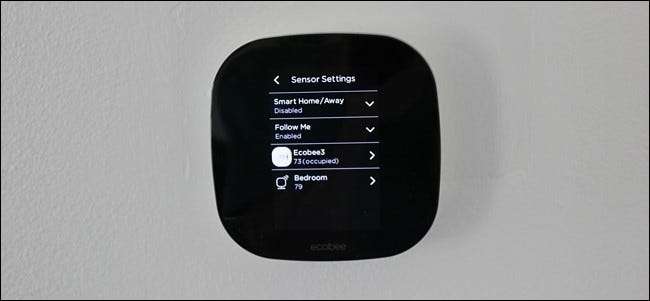

Il tuo sensore apparirà nell'elenco e mostrerà la temperatura che sta rilevando. Toccare "Seguimi" per configurare quando verrà utilizzato il sensore.
Puoi abilitare o disabilitare la funzione Seguimi. Quando abilitato, il termostato utilizzerà la temperatura del sensore che ha rilevato il movimento più di recente. Quando disabilitato, il termostato prenderà semplicemente la temperatura media di tutti i sensori.
Dopo aver configurato i sensori, sei pronto per iniziare e l'installazione di Ecobee è completa. Prenditi il tempo per esaminare l'app Ecobee per familiarizzare con l'interfaccia e le sue funzionalità.
