Di hampir setiap rumah yang stopkontaknya dekat dengan sumber air, Anda biasanya akan menemukan apa yang disebut gangguan sirkuit gangguan tanah (GFCI). Ini adalah jenis stopkontak yang dimaksudkan untuk mematikan daya dengan cepat saat stopkontak tersebut mendeteksi korsleting atau gangguan arde.
TERKAIT: Berbagai Jenis Outlet Listrik Yang Dapat Anda Pasang Di Rumah Anda
Peringatan : Ini adalah proyek untuk DIYer yang percaya diri. Tidak ada salahnya meminta orang lain untuk melakukan pemasangan kabel yang sebenarnya untuk Anda jika Anda tidak memiliki keterampilan atau pengetahuan untuk melakukannya. Jika Anda membaca awal artikel ini dan langsung divisualisasikan bagaimana untuk melakukannya berdasarkan pengalaman masa lalu kabel sakelar dan outlet, Anda mungkin baik. Jika Anda membuka artikel tidak yakin bagaimana tepatnya kami akan melakukan trik ini, sekarang saatnya menghubungi teman atau ahli listrik yang paham kabel itu. Perhatikan juga bahwa mungkin melanggar hukum, kode, atau peraturan untuk melakukan ini tanpa izin, atau dapat membatalkan asuransi atau jaminan Anda. Periksa peraturan lokal Anda sebelum melanjutkan.
Apa itu Gerai GFCI dan Bagaimana Cara Kerjanya?
Aliran listrik normal terjadi ketika arus masuk melalui kabel panas, memberikan daya ke apa pun yang dicolokkan, dan kembali melalui kabel netral. Namun jika aliran listrik lebih dari itu, outlet GFCI akan trip (alias mati seketika).
Dengan kata lain, jika Anda kebetulan menggunakan pengering rambut yang rusak dan kaki Anda basah, arus pendek dari pengering rambut yang rusak dapat menyebabkan arus melewati Anda dan masuk ke tanah, menyetrum Anda. Namun, stopkontak GFCI akan mematikan daya sebelum arus dapat keluar dari pengering rambut dari jarak jauh, biasanya dalam waktu 30 milidetik atau lebih.
Kode kelistrikan mengharuskan outlet GFCI dipasang di lokasi seperti dapur, kamar mandi, dan luar ruangan di mana air berisiko terciprat ke elektronik, tetapi terkadang (terutama di tempat tinggal yang lebih tua), outlet GFCI tidak dapat ditemukan. Nyatanya, gerai GFCI tidak umum ditemukan di rumah tangga sampai awal 1980-an.
Jika Anda melihat-lihat rumah Anda dan tidak melihat gerai GFCI di mana seharusnya ada, maka sudah waktunya untuk mengganti gerai tersebut dengan wadah GFCI yang tepat. Anda dapat dengan mudah melihat outlet GFCI jika memiliki dua tombol kecil di antara dua stopkontak yang bertuliskan "Reset" dan "Test". Outlet normal tidak akan memiliki tombol-tombol ini.
Anda dapat memasang pemutus sirkuit GFCI pada kotak pemutus sirkuit Anda (semua rumah yang dibangun setelah tahun 2014 seharusnya sudah memiliki ini), yang akan melindungi seluruh sirkuit tersebut dari gangguan ground tanpa perlu memasang outlet GFCI, tetapi harganya jauh lebih mahal dibandingkan dengan beberapa outlet GFCI, terutama jika Anda perlu mengganti beberapa pemutus. Plus, jika Anda memasang satu outlet GFCI di awal rangkaian, semua outlet yang mengikuti di sirkuit itu akan tetap terlindungi.
Jadi intinya, segelintir gerai GFCI dapat melindungi seluruh rumah Anda. Tapi Anda hanya perlu memasang outlet GFCI yang memiliki sumber air, entah itu di dapur, kamar mandi, di luar, atau di garasi. Berikut cara mengganti outlet tradisional dengan outlet GFCI.
Yang Anda Butuhkan
Sebelum Anda terjun jauh ke dalam mengganti gerai Anda, Anda akan membutuhkan beberapa alat untuk melakukan pekerjaan itu.
TERKAIT: Alat Dasar Yang Harus Dimiliki Setiap DIYer
Peralatan mutlak yang harus dimiliki termasuk obeng pipih, obeng kepala Phillips, dan a penguji tegangan . Penguji tegangan adalah untuk menentukan kabel mana yang merupakan kabel "beban" dan kabel mana yang merupakan kabel "saluran", karena Anda harus menghubungkannya ke terminal yang tepat di stopkontak GFCI (lebih lanjut tentang itu di bagian bawah).
Beberapa perkakas opsional – namun sangat praktis – termasuk beberapa tang kombinasi (untuk memilin kawat jika diperlukan), alat pengupas kawat (jika Anda perlu memotong kawat atau melepas rumah kawat), dan tang runcing untuk menekuk kawat ke akan.
Anda juga membutuhkan outlet GFCI. Anda tidak perlu menjadi super mewah di sini, dan outlet GFCI mana pun akan melakukan triknya – cukup pastikan bersertifikat UL dengan mencari logo ini di outlet saat Anda akan membelinya. Yang ini dari Leviton adalah pilihan yang bagus.
Langkah Satu: Matikan Power di Breaker Box
Sebelum Anda benar-benar mulai membongkar sesuatu, Anda perlu mematikan daya ke stopkontak dengan mematikan pemutus yang sesuai di kotak pemutus.
Sering kali, Anda hanya perlu mematikan satu pemutus, tetapi terkadang rumah memiliki pengaturan kabel yang unik di mana beberapa outlet terhubung ke dua pemutus (seperti rumah saya). Ini sebenarnya tidak terlalu jarang, karena kotak persimpangan outlet terkadang berfungsi sebagai kotak persimpangan untuk sirkuit lain yang lewat.
Pemutus sirkuit Anda harus memiliki diagram pemutus mana yang mengontrol area mana di rumah Anda, tetapi untuk memastikan Anda mematikan pemutus yang benar, trik yang baik adalah dengan mencolokkan stereo dan memutar musik sehingga Anda dapat mendengarnya dari kotak pemutus. Begitu musik berhenti, maka Anda menekan breaker kanan. Sekali lagi, mungkin ada pemutus kedua yang perlu Anda balik, jadi sebaiknya uji kabel di dalam kotak stopkontak sebelum Anda mulai mengotak-atiknya, seperti yang dijelaskan di bawah ini.
Langkah Kedua: Hapus Outlet yang Ada
Mulailah dengan mengambil obeng pipih Anda dan lepaskan sekrup kecil di antara kedua stopkontak.
Dari sana, Anda dapat melepas pelat depan.
Selanjutnya, sebelum Anda mulai melepaskan stopkontak yang sebenarnya, ambil penguji voltase Anda dan tempelkan ke kotak sambungan untuk melihat apakah ada kabel yang masih hidup. Jika demikian, Anda harus mematikan pemutus lain untuk mematikan daya sepenuhnya ke stopkontak itu.
Selanjutnya, ambil obeng kepala Phillips Anda dan lepaskan kedua sekrup yang menahan stopkontak ke kotak persimpangan.
Setelah dilepas, ambil jari Anda dan tarik outlet keluar dari kotak persimpangan menggunakan tab di bagian atas dan bawah sakelar untuk mengekspos lebih banyak kabel.
Lihatlah bagaimana stopkontak disambungkan. Anda akan melihat bahwa ada dua kabel hitam yang terhubung ke stopkontak di satu sisi, dan dua kabel putih di sisi lain, serta kabel tembaga telanjang yang terhubung ke sekrup hijau. Kabel hitam adalah kabel daya (atau "panas"), kabel putih adalah kabel netral (atau "balik"), dan kabel tembaga telanjang adalah kabel ground. Listrik mengalir melalui kabel panas, memasuki outlet dan kemudian ke apapun yang dicolokkan ke dalamnya, dan kemudian kembali melalui kabel netral (kabel ini dikenal sebagai kabel “saluran”). Namun, kabel hitam dan putih ekstra untuk melanjutkan sirkuit ke area lain di rumah, jadi stopkontak juga bertindak sebagai semacam persimpangan. Ini dikenal sebagai kabel "beban".
Ambil obeng kepala Phillips Anda dan lepaskan sekrup terminal untuk semua kabel – termasuk kabel arde – dan lepaskan dari stopkontak.
Anda kemudian dapat meletakkan stopkontak lama ke samping dan Anda akan mendapatkan lima kabel: dua kabel hitam, dua kabel putih, dan satu kabel ground. Jika stopkontak yang Anda ganti berada di ujung rangkaian, tidak akan ada tambahan kabel hitam dan putih, karena tidak perlu melanjutkan rangkaian, jadi Anda hanya akan memiliki satu kabel hitam, satu kabel putih, dan satu kabel arde dalam kasus itu.
Langkah Tiga: Tentukan Sirkuit "Garis" dan "Beban"

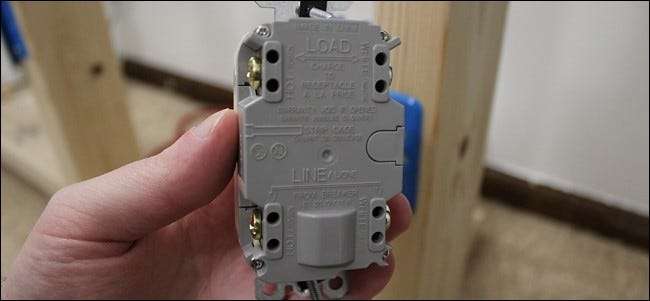

Biasanya, saat menghubungkan stopkontak biasa ke kabel ini, Anda dapat memasang kabel hitam pada sekrup kuningan mana saja, dan hal yang sama berlaku untuk kabel putih pada sekrup perak. Namun, saat menghubungkan stopkontak GFCI, Anda harus menyambungkan kabel hitam tertentu ke sekrup tertentu di stopkontak. Jika Anda melihat di bagian belakang stopkontak GFCI Anda, Anda akan melihat bahwa ada dua sekrup untuk "Line" dan dua sekrup untuk "Load".
Ini berarti bahwa sepasang kabel hitam dan putih adalah kabel garis, dan pasangan lainnya adalah beban, tetapi bagaimana Anda menentukan yang mana? Terkadang Anda beruntung dan outlet asli memiliki terminal jalur dan beban sudah ditandai (terkadang dengan "L" untuk jalur dan "T" untuk beban). Ini juga merupakan praktik umum bagi teknisi listrik untuk memasang kabel beban di atas dan kabel saluran di bawah, seperti pada outlet GFCI. Namun, jangan percaya sepenuhnya, karena ini sama sekali bukan prosedur kode standar.
Apa pun itu, sebaiknya tentukan kabel mana yang sejajar dan dimuat sehingga Anda benar-benar yakin. Untuk melakukan ini, kami akan menggunakan penguji voltase yang sangat berguna yang kami gunakan sebelumnya.
Langkah pertama adalah memasang mur kawat ke setiap kabel (kecuali untuk kabel arde, karena tidak memerlukannya) dan sebarkan kabel sejauh mungkin. Anda mungkin perlu menggunakan tang runcing untuk meluruskan kabel terlebih dahulu agar Anda bisa menempelkan mur kawat ke atasnya.

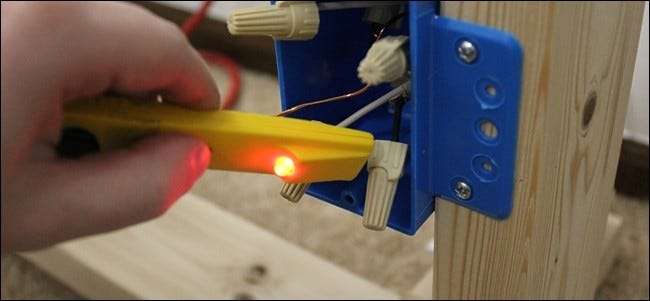

Setelah selesai, nyalakan kembali stopkontak dan hati-hati letakkan penguji tegangan di dekat setiap kabel. Ketika penguji tegangan menyala atau mengeluarkan suara di samping kabel (ini akan menjadi salah satu kabel hitam), tandai kabel itu dengan cara tertentu. Saya biasanya membuat tanda cepat pada mur kawat dengan spidol permanen. Ini adalah salah satu kabel saluran.
Selanjutnya, matikan daya dan kembali ke kotak persimpangan Anda. Untuk menentukan kabel putih mana yang berpasangan dengan kabel hitam yang baru saja Anda tandai, cukup ikuti kembali kabel hitam yang ditandai ke tempat masuk ke kotak persimpangan. Anda akan melihat bahwa itu dipasangkan dengan kabel putih. Kabel putih itu adalah kabel jalur lainnya, dan dengan melakukan ini Anda juga telah menentukan kabel hitam dan putih mana yang merupakan kabel beban.
Langkah Empat: Pasang Outlet GFCI

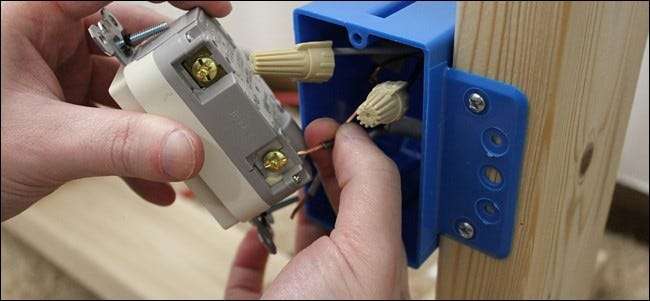

Lepaskan mur kawat dari semua kabel, dan mulai dengan menghubungkan kabel garis hitam ke sekrup kuningan dari sisi "Jalur" dari outlet GFCI. Anda dapat melakukan ini dengan menggulung kabel di sekitar sekrup itu sendiri dan mengencangkannya, atau membiarkannya lurus dan menempelkannya ke lubang kecil di bagian belakang stopkontak lalu kencangkan sekrupnya. Metode yang terakhir lebih mudah, tetapi tidak sekokoh metode sebelumnya. Tetap saja, itu harus bertahan dengan baik.

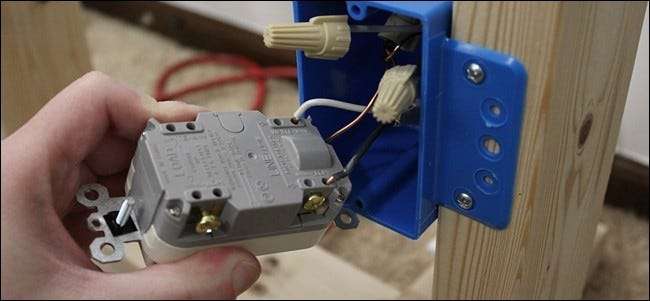

Lakukan ini untuk kabel garis putih di sisi berlawanan tempat sekrup perak berada. Lanjutkan ini untuk kabel beban, menggunakan prosedur yang sama seperti semua kabel lainnya.

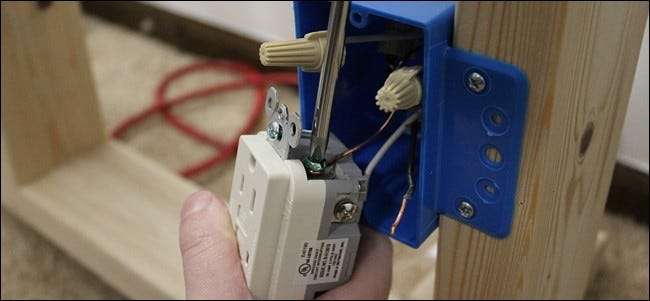

Selain itu, jangan lupa untuk menyambungkan kabel arde ke sekrup hijau di stopkontak!
Selanjutnya, Anda perlu memasukkan kabel dan stopkontak kembali ke kotak persimpangan. Outlet GFCI sedikit lebih besar dari outlet biasa, jadi ini bisa rumit, tetapi jangan takut untuk menjadi kasar dengan kabel dan membengkokkannya kembali ke dalam kotak sejauh mungkin, serta mendorong outlet ke dalam. kotak persimpangan dengan sedikit kekuatan.

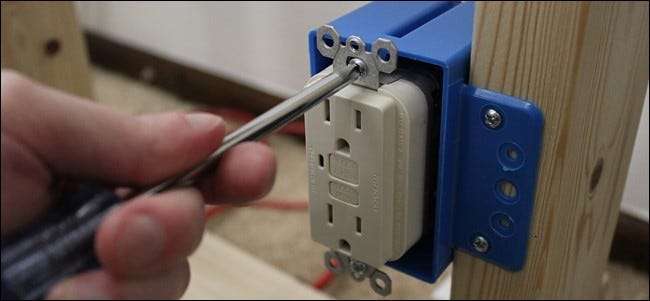

Dengan stopkontak GCI tersebut di tempatnya, gunakan dua sekrup yang disertakan untuk memasang stopkontak ke kotak persimpangan.

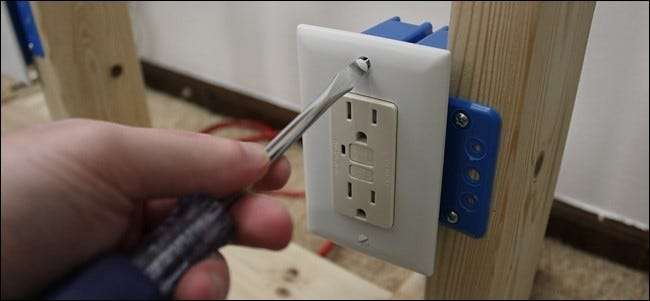

Selanjutnya, pasang pelat depan di atas stopkontak dan kencangkan dengan dua sekrup kecil.
Nyalakan kembali daya dan hal pertama yang akan Anda lihat dengan stopkontak GFCI adalah bahwa stopkontak akan mulai dalam keadaan tersandung dan lampu kecil di stopkontak menyala setiap kali dicolok. Cukup tekan tombol "Reset" untuk menghidupkan kembali stopkontak.
Secara teknis, jika Anda ingin melindungi semua stopkontak pada suatu rangkaian, Anda hanya perlu mengganti stopkontak pertama di sirkuit tersebut dengan stopkontak GFCI. Namun, jika outlet di bagian bawah sirkuit tersandung, semua outlet sebelumnya di sirkuit tersebut juga akan tersandung, memaksa Anda untuk menemukan outlet GFCI yang pertama di sirkuit dan mengatur ulangnya.
Oleh karena itu, tidak ada salahnya mengganti setiap outlet dengan outlet GFCI, sehingga saat outlet tersebut trip, hanya satu outlet tersebut yang akan turun tanpa mempengaruhi outlet lainnya. Tetapi tentu lebih hemat biaya hanya dengan mengganti beberapa gerai di rumah Anda, karena gerai GFCI sedikit lebih mahal daripada stopkontak tradisional.
