यदि आप चीजों को प्लग-इन करने के लिए आउटलेट्स से बाहर निकल रहे हैं, तो एक स्विच / आउटलेट कॉम्बो स्थापित करना एक नए आउटलेट में पूरी तरह से वायरिंग या मौजूदा आउटलेट या स्विच को त्यागने के बिना किसी अन्य रिसेप्शन में निचोड़ने का एक शानदार तरीका है।
सम्बंधित: बेल्किन वेम लाइट स्विच को कैसे स्थापित करें और सेट करें

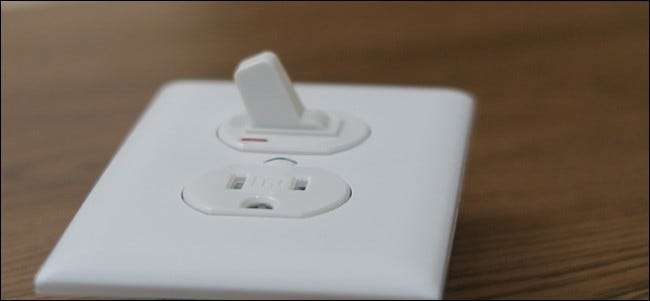

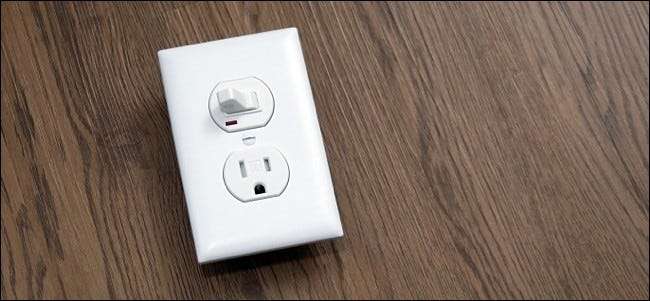

एक स्विच / आउटलेट कॉम्बो जैसा कि ऊपर चित्रित किया गया है, तीन तरीकों से वायर्ड किया जा सकता है। स्विच आपकी रोशनी को नियंत्रित कर सकता है, स्विच आउटलेट को नियंत्रित कर सकता है, या स्विच आपकी रोशनी और आउटलेट दोनों को नियंत्रित कर सकता है।
उदाहरण के लिए: कहो कि आपके काउंटरटॉप उपकरण आपके रसोईघर में सभी आउटलेट्स को बंद कर रहे हैं। आप दीवार पर प्रकाश स्विच को स्विच / आउटलेट कॉम्बो से बदल सकते हैं। आपके पास अभी भी रोशनी को नियंत्रित करने के लिए स्विच है, लेकिन अब आपके पास एक अतिरिक्त आउटलेट है जिसे आप खरीदे गए उस फैंसी नए ब्लेंडर के लिए उपयोग कर सकते हैं।
सम्बंधित: बिजली के आउटलेट के विभिन्न प्रकार आप अपने घर में स्थापित कर सकते हैं

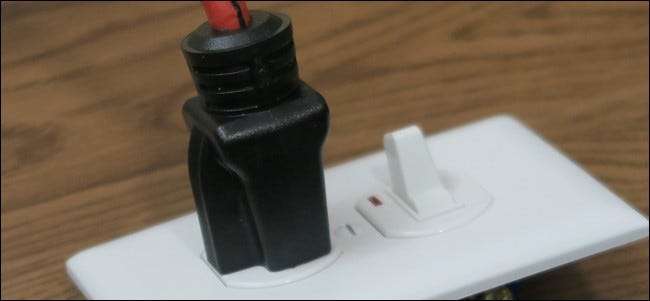

आप इसे वायर भी कर सकते हैं ताकि स्विच आउटलेट को नियंत्रित करे और इससे जुड़ी लाइट, जो उपयोगी हो सकती है यदि आपके पास आउटलेट में एक लैंप प्लग है।
अंत में, आप स्विच नियंत्रण सिर्फ आउटलेट और कुछ नहीं कर सकते थे। यह घर के आस-पास के परिदृश्य के समान नहीं है, लेकिन यह गैरेज या कार्यशाला में बहुत अच्छा काम कर सकता है यदि आप एक स्वतंत्र रिसेप्शन चाहते हैं जिसे आसानी से चालू किया जा सकता है और इसे बंद किया जा सकता है। उदाहरण के लिए, मेरी दुकान की खाली जगह को कार्यक्षेत्र के तहत हटा दिया गया है, इसलिए मेरे पास इनमें से एक स्विच है जो इसे हर बार बेंच के नीचे पहुंचने के बिना आसानी से चालू और बंद कर सकता है।
संक्षेप में: इसे तार करने के कुछ तरीके हैं, और हम आपको दिखाएंगे कि नीचे इन सभी को कैसे किया जाता है।
चेतावनी : यह एक भरोसेमंद DIYer के लिए एक परियोजना है। यदि आपके पास ऐसा करने के लिए कौशल या ज्ञान की कमी है तो आपके लिए वास्तविक वायरिंग करने में किसी और को शर्म नहीं आती है। यदि आप इस लेख की शुरुआत पढ़ते हैं और तुरंत कल्पना करते हैं किस तरह पिछले अनुभव वायरिंग स्विच और आउटलेट के आधार पर करने के लिए, आप शायद अच्छे हैं। यदि आपने लेख खोला है तो निश्चित नहीं है कि हम वास्तव में इस ट्रिक को कैसे खींचेंगे, यह उस वायरिंग-प्रेमी मित्र या इलेक्ट्रीशियन को कॉल करने का समय है। यह भी ध्यान दें कि यह बिना किसी परमिट के ऐसा करने के लिए कानून, कोड, या नियमों के खिलाफ हो सकता है, या यह आपके बीमा या वारंटी को शून्य कर सकता है। जारी रखने से पहले अपने स्थानीय नियमों की जाँच करें।
आपको किस चीज़ की ज़रूरत पड़ेगी
इससे पहले कि आप इस परियोजना में गहराई से उतरें, आपको काम पूरा करने के लिए कुछ उपकरणों और आपूर्ति की आवश्यकता होगी।
सम्बंधित: बुनियादी उपकरण हर DIYer चाहिए

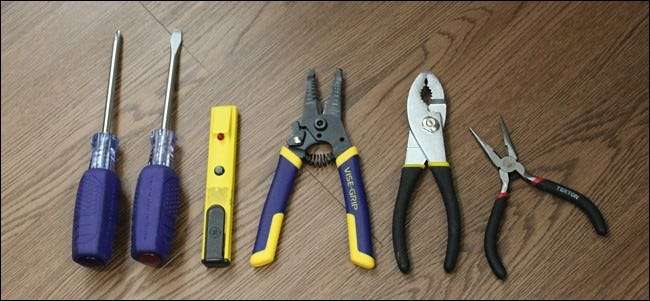

निरपेक्ष उपकरण में एक फ्लैट-सिर पेचकश और फिलिप्स-सिर पेचकश होते हैं। कुछ वैकल्पिक-लेकिन बहुत काम के उपकरण में सुई-नाक सरौता, संयोजन सरौता, एक वायर स्ट्रिपर (यदि आपको तार इन्सुलेशन काटने की जरूरत है या नहीं) वोल्टेज परीक्षक , और एक बिजली ड्रिल।

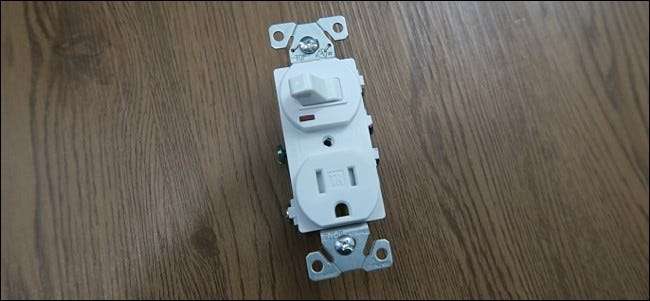

अंत में, आपको एक स्विच / आउटलेट कॉम्बो यूनिट की आवश्यकता होगी। वे नियमित प्रकाश स्विच और आउटलेट के रूप में सर्वव्यापी नहीं हैं, लेकिन आप अभी भी आमतौर पर उन्हें अधिकांश हार्डवेयर स्टोर पर पा सकते हैं। यह लेविटन से एक है ($ 9) को ज्यादातर मामलों में काम मिल जाएगा, लेकिन मैं उपयोग कर रहा हूं ईटन से यह भारी शुल्क , जो कार्यशालाओं और इस तरह के लिए अधिक उपयुक्त है। इसे मत भूलना नया चेहरा या तो।
शुरू करने से पहले
प्रारंभ करने से पहले एक बहुत महत्वपूर्ण बात: यदि आप बिजली स्विच बॉक्स में नहीं आ रहे हैं तो आप इन स्विच / आउटलेट कॉम्बो इकाइयों का उपयोग करने में सक्षम नहीं होंगे। दूसरे शब्दों में, यदि प्रकाश को शक्ति प्रदान करने वाली हॉट लाइन (या जो भी स्विच शक्तियां हैं) पहले प्रकाश स्थिरता में जाती है और फिर प्रकाश स्विच बॉक्स में, आप स्विच / आउटलेट कॉम्बो का उपयोग करने में सक्षम नहीं होंगे। बिजली को पहले प्रकाश स्विच बॉक्स में आना चाहिए, और फिर प्रकाश स्थिरता पर जारी रखना चाहिए। अधिकांश घरों में पूर्व परिदृश्य बहुत दुर्लभ है, लेकिन यह सुनिश्चित करने के लिए हमेशा जांचें।
सम्बंधित: USB चार्जिंग के लिए अपने आउटलेट्स को अपग्रेड कैसे करें

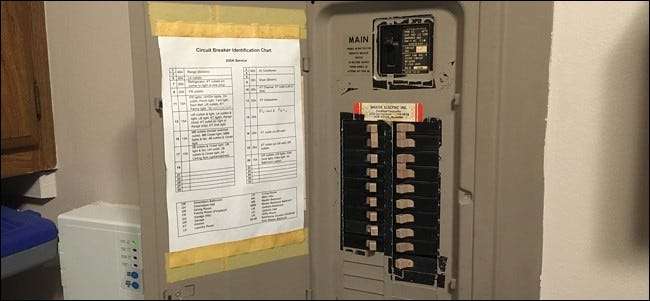

यदि आप सुनिश्चित नहीं हैं कि आपका सेटअप कैसे वायर्ड है, तो आपको अपने लाइट स्विच बॉक्स में देखने के लिए इस ट्यूटोरियल के पहले चरण से गुजरना होगा। ऐसा करने से पहले, अपने ब्रेकर बॉक्स पर जाएं और उस कमरे में बिजली काट दें जहां आप प्रकाश स्विच को बदल रहे हैं।
यह जानने का एक शानदार तरीका है कि यदि आपने सही ब्रेकर को बंद कर दिया है तो बिजली काटने से पहले लाइट स्विच को चालू करें, और यदि लाइट स्विच द्वारा नियंत्रित प्रकाश बंद हो जाता है, तो आप जानते हैं कि आपने सही ब्रेकर को बंद कर दिया है।
मौजूदा प्रकाश स्विच निकालें

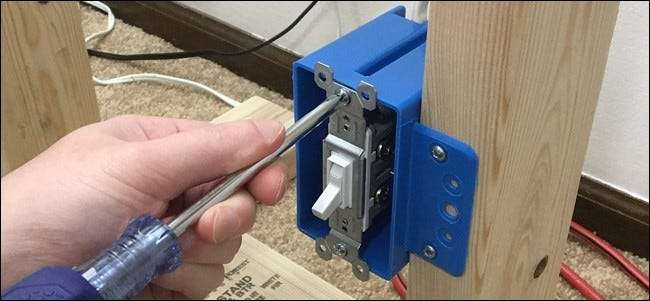

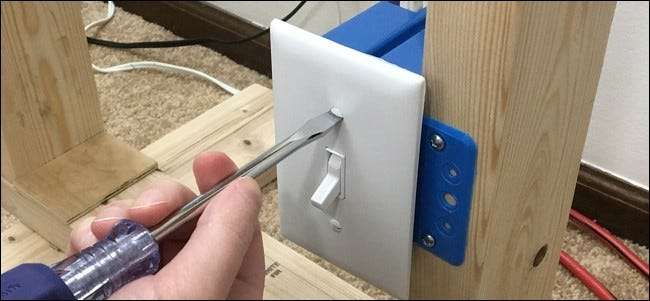

अपने फ्लैट-हेड पेचकस लेकर शुरुआत करें और फेसप्लेट पर लगे दो स्क्रू को हटा दें।

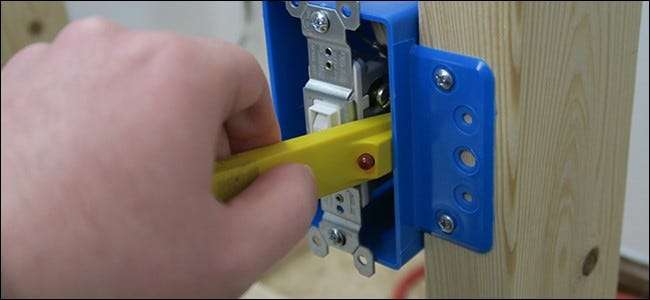

फिर आप फेसप्लेट को ठीक से खींच सकते हैं। इस बिंदु पर, वोल्टेज परीक्षक का उपयोग करके देखें कि क्या बिजली वास्तव में प्रकाश स्विच से दूर है इससे पहले कि आप किसी भी आगे बढ़ें।
इसके बाद, अपने फिलिप्स-हेड पेचकश या पावर ड्रिल लें और जंक्शन बॉक्स पर प्रकाश स्विच को पकड़ने वाले दो स्क्रू को हटा दें। एक शीर्ष पर और एक तल पर होगा।

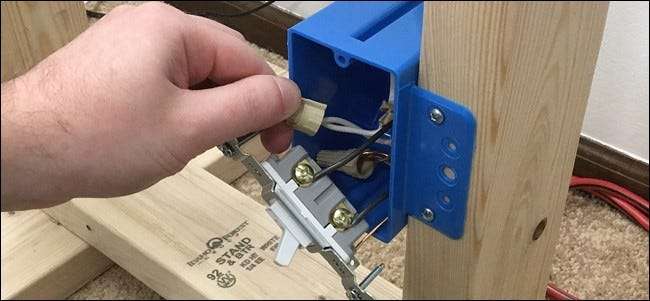

एक बार जब उन पेंचों को हटा दिया जाता है, तो अपनी उंगलियों को ले जाएं और जंक्शन बॉक्स से बाहर खींचने के लिए स्विच के ऊपर और नीचे स्थित टैब को पकड़ें। यह तारों को अधिक उजागर करता है और इस पर काम करना आसान बनाता है।

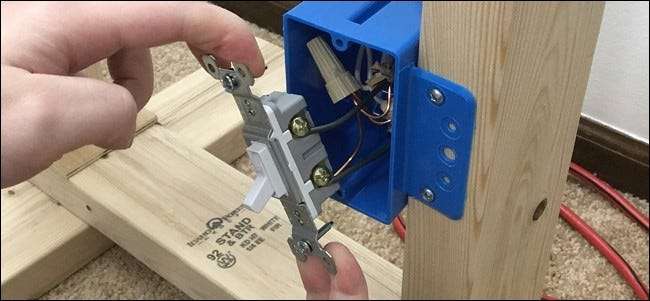

प्रकाश स्विच के वायरिंग कॉन्फ़िगरेशन पर एक नज़र डालें। यदि आपको बॉक्स में तारों के दो अलग-अलग सेट आते हैं, तो आप जारी रखना अच्छा है। यदि आप केवल एक को देखते हैं, तो एक स्विच / आउटलेट कॉम्बो आपके सेटअप के साथ संगत नहीं है।
हमारे मामले में, स्विच से जुड़े दो काले तार हैं, साथ ही एक नंगे तांबे के तार भी हैं, जो जमीन के तार हैं। आगे बॉक्स में, आप दो सफेद तारों को भी देखेंगे जो एक तार अखरोट के साथ एक साथ बंधे हैं। (यदि आपकी दीवार के रंग अलग-अलग हैं, तो इस बात पर ध्यान दें कि वे कौन से हैं, जो आपको सब कुछ ठीक से जोड़ने के लिए सुनिश्चित करते हैं।)
जैसा कि ऊपर संक्षेप में बताया गया है, काले तार बिजली (या "गर्म") तार हैं और सफेद तार तटस्थ (या "वापसी") तार हैं। बिजली गर्म तार के माध्यम से बहती है, स्विच में प्रवेश करती है और फिर प्रकाश स्थिरता में, और फिर तटस्थ तार के माध्यम से वापस आती है। स्विच को बंद करने से केवल बिजली की तारें प्रकाश स्थिरता से कटती हैं, आपकी रोशनी से बिजली कट जाती है।

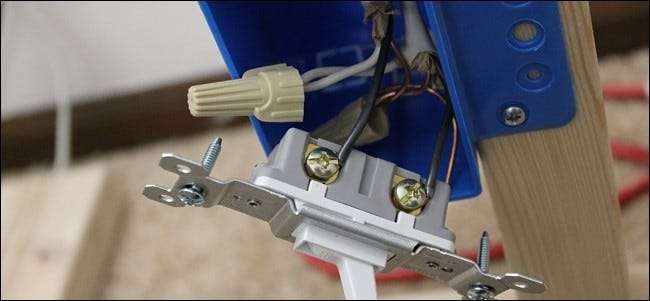

अपने पेचकश लेने और प्रकाश स्विच से जुड़े दो काले तारों को हटाकर शुरू करें। चिंता मत करो कि कौन सा काला तार कहां जाता है।
अंत में, ग्राउंड वायर को ग्रीन स्क्रू से हटा दें।
नए कॉम्बो स्विच के लिए अपनी तारों को तैयार करें
अब चूंकि प्रकाश स्विच पूरी तरह से हटा दिया गया है, इसलिए हमें कॉम्बो स्विच की स्थापना के लिए तैयारी करनी होगी।
आपको सफेद तटस्थ तारों तक पहुंच की आवश्यकता होगी। आम तौर पर जब आप एक प्रकाश स्विच को प्रतिस्थापित करते हैं, तो आप तटस्थ तारों को अकेले छोड़ देंगे, लेकिन इस मामले में, हम उन्हें नए कॉम्बो स्विच से जोड़ देंगे।

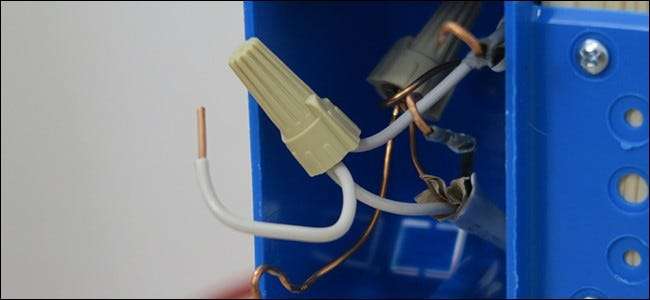

तटस्थ पर तारों के नट को हटाकर इसे हटा दें। दो तारों को साथ रखें क्योंकि आपको इसकी आवश्यकता होगी एक बेनी बनाएँ , जिसमें दो या दो से अधिक तारों को एक एकल कनेक्शन में बदलने के लिए एक वायर नट के साथ एक साथ कई तारों को जोड़ना शामिल है जिसे आप स्विच के स्क्रू से कनेक्ट कर सकते हैं। हम नए स्विच पर इन दो तटस्थ तारों को एक स्क्रू से जोड़ रहे हैं, इसलिए पिगेल आवश्यक है।

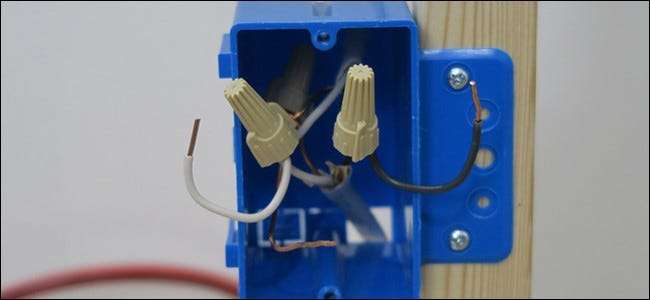

आपको एक सफेद तार कनेक्शन और दो काले तार कनेक्शन के साथ छोड़ दिया जाएगा।

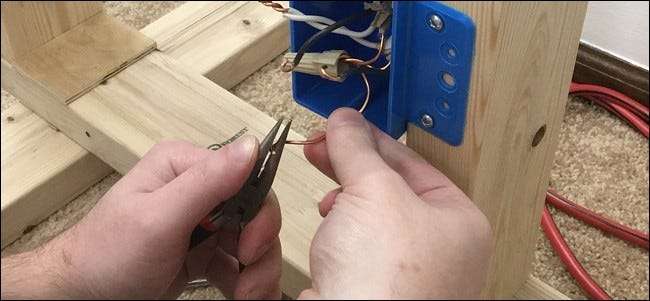

एक बार ऐसा हो जाने के बाद, आपको अपनी सुई-नाक सरौता लेने की आवश्यकता होगी और यदि वे पहले से ही नहीं हैं, तो छोटे हुक बनाने के लिए सभी तारों को मोड़ दें। जब आप इसे स्थापित करने के लिए जाते हैं तो ये हुक स्विच पर शिकंजा के चारों ओर लपेटेंगे।
उसके बाद, यह पता लगाने का समय है कि कौन सा तार है (यदि आप पहले से नहीं जानते हैं)।
निर्धारित करें कि कौन से तार हॉट (पावर) लाइन्स हैं
स्विच / आउटलेट कॉम्बो यूनिट स्थापित करते समय, आप लाइट स्विच बॉक्स में आने वाले तारों के दो सेटों के बीच का अंतर जानना चाहेंगे। एक ब्रेकर बॉक्स से आने वाली बिजली की लाइन होगी, और दूसरा प्रकाश स्विच से प्रकाश स्थिरता से जुड़े तार होंगे।

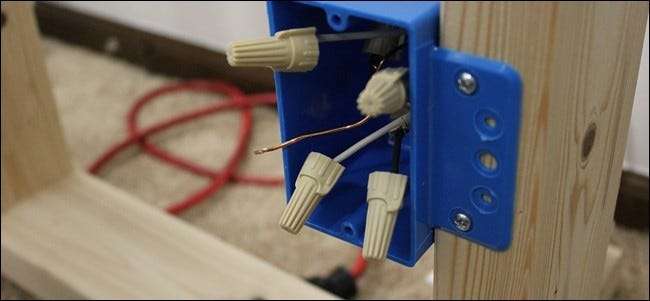

पहला चरण प्रत्येक तार पर एक तार के नट को पेंच करना है (जमीन के तार को छोड़कर, क्योंकि इसकी आवश्यकता नहीं है) और जहां तक संभव हो तारों को बाहर फैलाएं। आपको तारों को सीधा करने के लिए अपनी सुई-नाक सरौता का उपयोग करने की आवश्यकता हो सकती है ताकि आप उन पर वायर नट्स चिपका सकें।

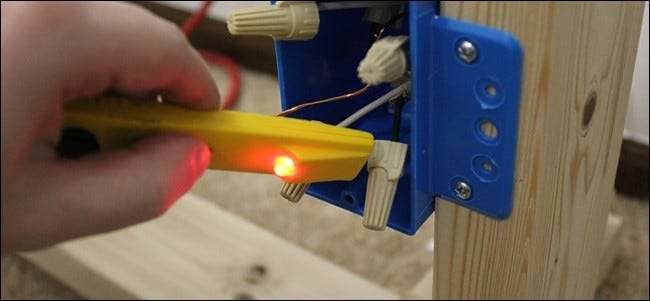

एक बार ऐसा हो जाने के बाद, पावर को वापस आउटलेट पर ले जाएं और सावधानी से प्रत्येक तार के पास वोल्टेज परीक्षक रखें। जब वोल्टेज परीक्षक एक तार के बगल में रोशनी करता है या शोर करता है (यह काले तारों में से एक होगा), तो उस तार को किसी तरह से चिह्नित करें (मैं आमतौर पर एक स्थायी मार्कर के साथ तार अखरोट पर एक त्वरित निशान बनाता हूं)। यह बिजली से आने वाला गर्म तार है।
आपके द्वारा निर्धारित करने के बाद कि कौन सा तार गर्म बिजली का तार है, ब्रेकर बॉक्स पर बिजली को वापस बंद करना सुनिश्चित करें।
अब स्विच / आउटलेट कॉम्बो को स्थापित करने का समय है, और आप इसे कैसे काम करना चाहते हैं, इसके आधार पर, इसे तार करने के कई अलग-अलग तरीके हैं।
यदि आप लाइट और आउटलेट दोनों को नियंत्रित करना चाहते हैं
यदि आप चाहते हैं कि स्विच वर्तमान में कनेक्ट की गई लाइट को नियंत्रित करे, लेकिन इसमें शामिल आउटलेट को भी नियंत्रित करें - जैसे कि यदि आप ओवरहेड लाइट्स के साथ मिलकर दीपक का उपयोग कर रहे हैं - तो इसे कैसे वायर करें।

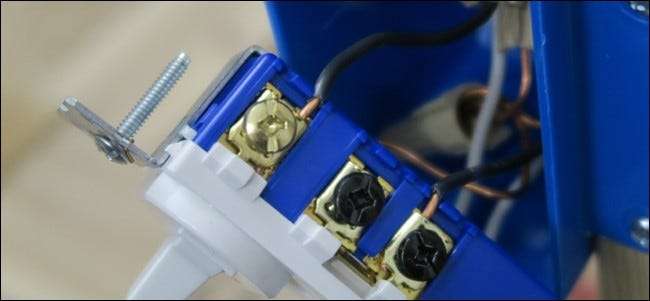

स्विच पर काले शिकंजे में से किसी एक में लाइट फिक्सेटर (गर्म तार नहीं) से आने वाले काले तार को कनेक्ट करें - इस मामले में यह महत्वपूर्ण नहीं है। कुछ स्विच में स्लॉट होंगे जो आप एक सीधे तार को स्लाइड कर सकते हैं और इसे स्क्रू के साथ नीचे कस सकते हैं, जो स्क्रू के चारों ओर हुक वाले तार को लपेटने से निश्चित रूप से आसान है।
फिर बिजली से आने वाले काले गर्म तार को पीतल के पेंच से जोड़ दें।

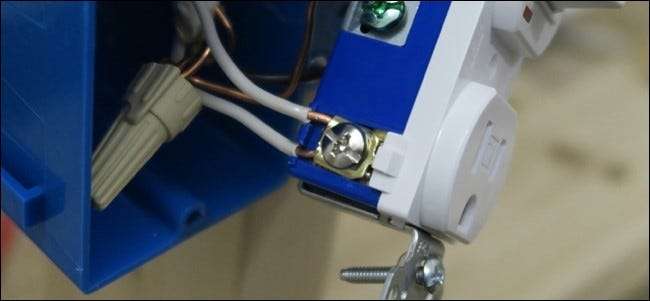

अगला, चांदी के पेंच से सफेद तटस्थ तार (पिगेल कनेक्शन) को कनेक्ट करें। यदि आप भाग्यशाली हैं, तो स्विच में दो स्लॉट होंगे जो आपको दो तारों को एक ही स्क्रू से सुरक्षित रूप से कनेक्ट करने की अनुमति देते हैं, लेकिन यदि नहीं, तो आपको बेनी का उपयोग करने की आवश्यकता होगी। मैं अपने स्विच के साथ भाग्यशाली हो गया। यह भी ध्यान रखें कि आपके पास कोई भी स्विच नहीं है, जो सफेद तटस्थ तारों को देगा हमेशा चांदी के पेंच से जुड़ा होना।

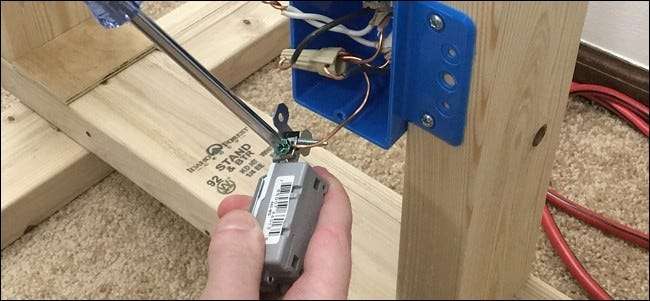

फिर आप नंगे तांबे के ग्राउंड वायर को ग्रीन स्क्रू से जोड़ेंगे। फिर से, जमीन तार हमेशा हरे रंग की पेंच से जुड़ा हुआ है, कोई फर्क नहीं पड़ता कि तारों का परिदृश्य।

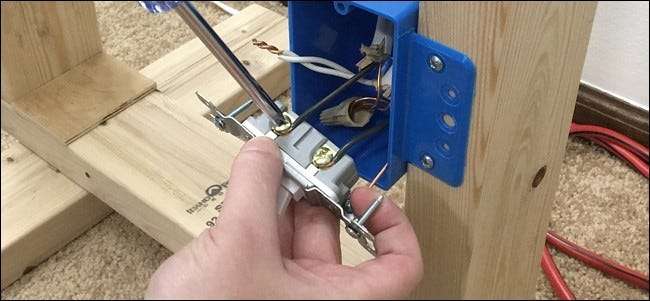

बॉक्स में वापस सभी तारों को बंद करें और इसे जगह में माउंट करने के लिए स्विच में पेंच करें। फेसप्लेट स्थापित करें और पावर को वापस चालू करें।
यदि आप एक दूसरे से स्वतंत्र स्विच और आउटलेट चाहते हैं
वैकल्पिक रूप से, आपके पास स्विच केवल प्रकाश स्थिरता को नियंत्रित कर सकता है, और आउटलेट भाग स्विच की स्थिति पर कोई फर्क नहीं पड़ता है। यह ऊपर वर्णित रसोई परिदृश्य के लिए एकदम सही है, जहां आप बस किसी और चीज के साथ खिलवाड़ किए बिना एक अतिरिक्त आउटलेट में निचोड़ना चाहते हैं।

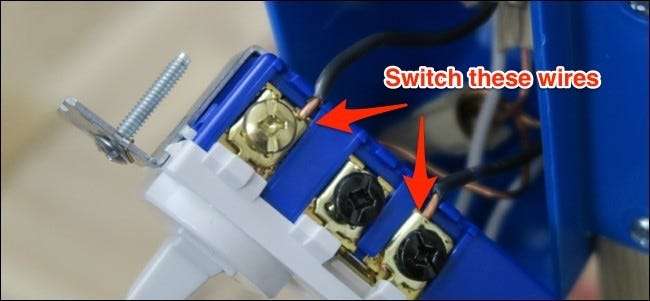

ऐसा करने के लिए, आपको बस दो काले तारों के स्थानों को बदलना होगा। तो आप बिजली से आने वाले काले गर्म तार को या तो काले स्क्रू से जोड़ देंगे और फिर प्रकाश स्थिरता से आने वाले काले तार को पीतल के पेंच से जोड़ देंगे। तटस्थ तार और जमीन के तार डाल दिए जाएंगे।
एक स्विच / आउटलेट कॉम्बो के लिए अन्य उपयोग
यदि आप किसी पारंपरिक लाइट स्विच को स्विच / आउटलेट कॉम्बो से बदलना चाहते हैं, तो शीर्ष दो परिदृश्यों की संभावना केवल वे ही हैं जिनका आप उपयोग करेंगे। हालाँकि, कॉम्बो स्विच के अन्य उपयोग हैं।
उदाहरण के लिए, यदि आप कभी सर्किट में कुछ मुट्ठी भर आउटलेट्स में बिजली काटने में सक्षम होना चाहते हैं (लेकिन पूरे सर्किट को नहीं मारते हैं), तो आप एक पारंपरिक आउटलेट को स्विच / आउटलेट कॉम्बो से बदल सकते हैं, जहां आप कटऑफ शुरू करना चाहते हैं। । उदाहरण के लिए, मेरे कमरे में रहने वाले आउटलेट रोशनी के समान सर्किट से जुड़े होते हैं (जो आमतौर पर अधिकांश घरों में ऐसा होता है), इसलिए अगर मैं कभी भी आउटलेट्स को बिजली काटना चाहता था, लेकिन रोशनी को चालू रखता था, तो मैं एक स्विच स्थापित कर सकता था / सर्किट में पहले आउटलेट पर आउटलेट कॉम्बो। इसलिए जब भी मैं स्विच को फ़्लिप करता, सर्किट में निम्नलिखित सभी आउटलेट (साथ ही स्विच पर आउटलेट) बंद हो जाता।
ऐसा करने के लिए, आप इस कॉम्बो स्विच के साथ मूल आउटलेट को प्रतिस्थापित नहीं करेंगे। बिजली से आने वाले गर्म तार पीतल के पेंच से जुड़ेंगे, सर्किट में जारी रहने वाले काले तार या तो काले स्क्रू से जुड़ेंगे, और दोनों तटस्थ तार सिल्वर स्क्रू से जुड़ेंगे। यदि आप चाहते थे कि स्विच पर आउटलेट बना रहे, जबकि अन्य सभी आउटलेट बंद हो गए, तो आप बस ब्लैक वायर कनेक्शन को उलट देंगे।
यह मुश्किल हो सकता है, हालांकि, जब से आपको यह जानना होगा कि आउटलेट्स और लाइट्स के लिए वायरिंग कहां मिलती है, ताकि स्विच आउटलेट्स और लाइट्स दोनों को न मारें। आप यह निर्धारित करने के लिए एक इलेक्ट्रीशियन में लाना चाह सकते हैं कि यदि आप सुनिश्चित नहीं हैं - आपके घर की वायरिंग कैसे सेट की जाती है, इसके आधार पर, यह भी संभव नहीं हो सकता है।
वैकल्पिक रूप से, आप स्विच को इस तरह से तार कर सकते हैं कि केवल एकल आउटलेट स्विच द्वारा नियंत्रित किया जाएगा, लेकिन सर्किट में अन्य आउटलेट अभी भी लगातार संचालित रहेंगे। ऐसा करने के लिए, आपको काले तारों, तटस्थ तारों, और जमीन के तारों को एक साथ जोड़ना होगा ताकि आपके पास प्रत्येक के लिए एक कनेक्शन हो (पिगल्स का उपयोग करके)।
वहां से, काले तार को पीतल के पेंच से कनेक्ट करें। और पहले की तरह, तटस्थ तार चांदी के पेंच और जमीन के तार को हरे रंग के पेंच से जोड़ता है।
आप एक एक्सटेंशन कॉर्ड और इसके अलावा अलग हो सकते हैं बीच में एक स्विच / आउटलेट कॉम्बो स्थापित करें ताकि एक्सटेंशन कॉर्ड अभी भी सामान्य के रूप में कार्य करता है, लेकिन इसमें अब एक स्विच्ड आउटलेट जुड़ा हुआ है जिसे आप पिछले पैराग्राफ में वायरिंग विधि का उपयोग करके किसी भी चीज़ को प्लग इन कर सकते हैं और स्विच को चालू और बंद कर सकते हैं। सुनिश्चित करें कि एक्सटेंशन कॉर्ड है 14/3 (तीन अलग-अलग तारों जो 14 गेज हैं), और आपके सभी कनेक्शन, साथ ही स्विच / आउटलेट कॉम्बो को एक के अंदर रखा गया है बिजली का बक्सा सुरक्षा और सुरक्षा के लिए। यह शायद एक गैरेज या वर्कशॉप सेटअप की ओर कुछ अधिक है, क्योंकि यह वहां बेहतर उद्देश्य प्रदान करेगा। इसके अलावा, यह सबसे सुंदर दिखने वाला गर्भनिरोधक नहीं है।
अंत में, दुनिया इन स्विच / आउटलेट कॉम्बो के साथ आपका सीप है, और वे बाजार के कुछ सबसे बहुमुखी बिजली के उत्पादों हैं। हालाँकि, इस बात पर निर्भर करता है कि आप उन्हें किस तरह से तार-तार करना चाहते हैं, यह सही ढंग से करने के लिए थोड़ा मुश्किल हो सकता है, इसलिए अपने काम को दोबारा जांचें और यह सुनिश्चित करें कि सब कुछ ठीक से जुड़ा हुआ है। यदि आप कभी संदेह में हैं, तो बस एक इलेक्ट्रीशियन को काम पर रखें। वे इसे ठीक करवाना सुनिश्चित करेंगे।
