כיצד להחליף ולהלחין מחדש מתג מקלדת מכני

מקלדות מכניות בדרך כלל נוגעות יותר מקבילותיהן, ומדי פעם מתג יקרטע. כך ניתן להחליף אותו מבלי לנטוש את המקלדת. זה דורש כמה כלים ומעט ידע, אבל אתה בהחלט יכול לעשות את זה.

כדי להוציא מתג ולהתקין מתג חדש, יהיה עליך להיות מסוגל לפתוח את המקלדת עצמה כדי לגשת למעגל המודפס, להסיר את הלחמת המתג התקול באמצעות מלחם ומשאבה, להסיר את המתג ולהכניס מתג חדש אחד ולבסוף, הלחמת המתג החדש למקומו. אם מעולם לא הלחמת דבר לפני כן, אל תדאג. אמנם זה עוזר לחוות מעט חוויית הלחמה, אך ההלחמה שתעשה כאן היא די פשוטה.

מה אתה צריך

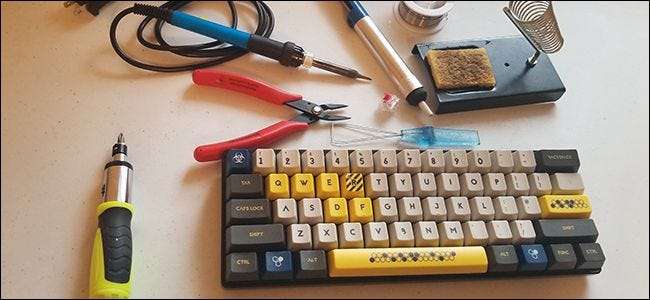

לפני שתתחיל תצטרך את החלקים והכלים הבאים:

• מלחם
• משאבת הלחמה
• הלחמה ברמת אלקטרוניקה ($8)
• כלי למשוך Keycap ($6)
• מתג מקלדת מכני חלופי תואם
• מברג קטן ו / או סרגל לחטט לפתיחת מארז המקלדת
• פינצטה קטנה או צבת
• חותכי LED ותיל תואמים (אם המקלדת דולקת)

אם עדיין אין לך גישה לכלי ההלחמה, תוכל להרים א ערכת מלחם זה כולל ברזל, משאבה, מעמד / נרתיק, פינצטה, וכמה טיפים שונים בפחות מ -20 דולר.

אזהרה: מגהצי הלחמה פועלים בטמפרטורות חמות מספיק בכדי לשרוף את העור בצורה חמורה ולהפעיל שריפות. יש להיזהר תמיד בעת הפעלתם, ולעולם לא להשאיר ברזל הלחמה פעיל מחוץ לנרתיקו. אם תמשיך במדריך זה, תעשה זאת על אחריותך בלבד.

מדריך זה מניח ידע בסיסי בטכניקות הלחמה. זה לא קשה במיוחד אם עשית קצת עבודה עם אלקטרוניקה בעבר, אבל אם אתה לא עד למהירות, עיין במאמר זה כדי לקבל מידע.

קָשׁוּר: כיצד להשתמש במלחם: מדריך למתחילים

בחירת מתג החלפה נכון

לפני שנתחיל, תצטרך למצוא מתג חלופי למפתח שאינו תקין. זה מורכב יותר ממה שאתה יכול לחשוב. אם הלוח שלך משתמש במתגי Cherry MX Blue, אתה רק צריך למצוא מתג Cherry MX Blue אחר, נכון?

בגדול, כן. התאמת היצרן ו"צבע "המתג היא החלק הגדול ביותר בהשגת תחושת המתג. אך יהיה עליך להתאים גם את המתג הספציפי ללוח הספציפי שלך. הבחירה הגדולה הבאה היא סגנון ההר.

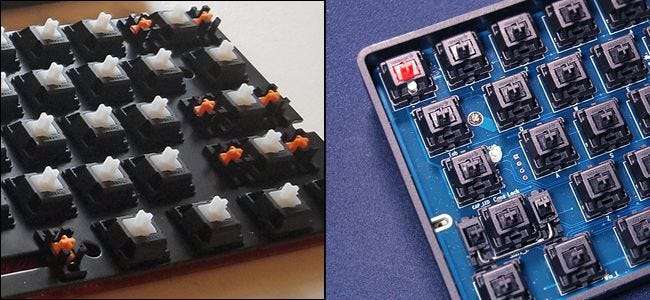

זה נקרא PCB או הרכבה של צלחות: בתי מתגים שונים נועדו להכנס ישירות ללוח המקלדת, או על לוח מתכת או פלסטיק שיושב מעל הלוח כדי להגן עליו. משמאל בתמונה למטה מקלדת עם מתגים המותקנים בפלטה; מימין מקלדת עם מתגים המותקנים על גבי PCB.

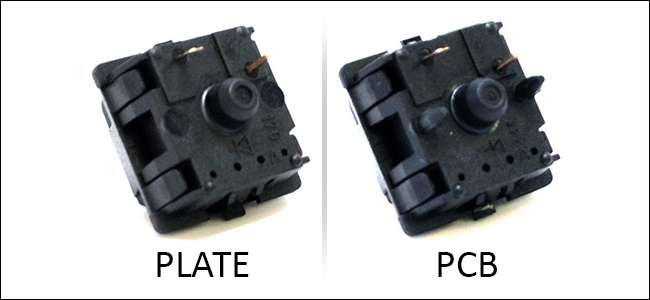

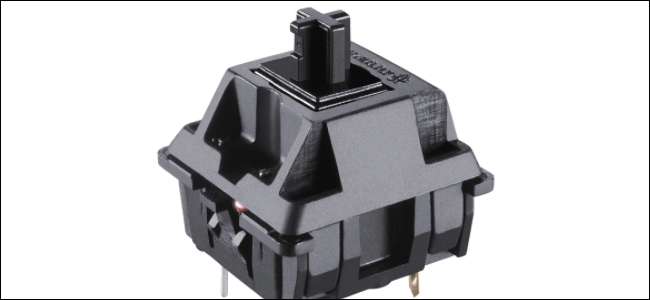

מתגים המותקנים על גבי PCB כוללים שני חודים פלסטיים נוספים בתחתיתם ליציבות נוספת, שאינם נחוצים לתושבות צלחות. בדרך כלל אתה יכול להתקין מתג המותקן על גבי לוח PCB על מקלדת צלחת ללא בעיה - גם אם חודים מפלסטיק נוספים הם בדרך, אתה יכול לחתוך אותם ולשייף אותם. אבל אתה לא צריך להתקין מתג המותקן על לוחית ישירות ל- PCB מכיוון שהוא יהיה לא יציב וסביר יותר שהוא יתקלקל.

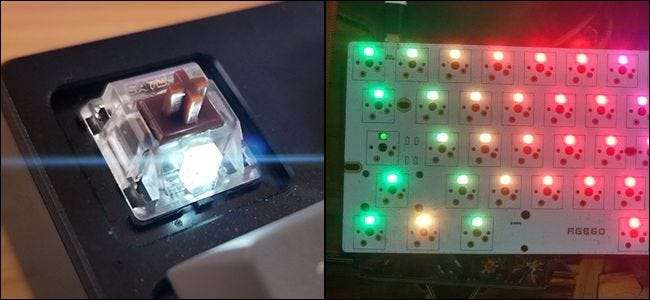

עכשיו בואו נדבר נוריות. אם הלוח שלך כולל תאורה, יהיה עליך להחליף גם את ה- LED - הם אינם מובנים במתגים. מרבית המקלדות המסחריות מתקינות את נוריות ה- LED מעל המתג, בתוך חלול שנוצר במיוחד בפלסטיק מארז המתג, או מתחתיו, ישירות על גבי ה- PCB עצמו ומבהיר דרך מארז מתגים שקוף. הנה מבט על ההבדל:

אם הלוח שלך משתמש בנורות LED המותקנות מתחת למתג, אתה זהוב - פשוט השאר את ה- LED הנוכחי במקום והתקן את המתג החדש עליו. אם הנורית מותקנת מעל המתג, יהיה עליך להסיר את הלחמה של הנורית המקורית מהלוח כדי להסיר את המתג ולהלחין אותו מחדש למקומו לאחר שתסיים. אם אתה נזהר, אתה יכול להשתמש מחדש במקור ... אבל ייתכן שתרצה לקבל נורית גיבוי לפני שתתחיל, לכל מקרה.

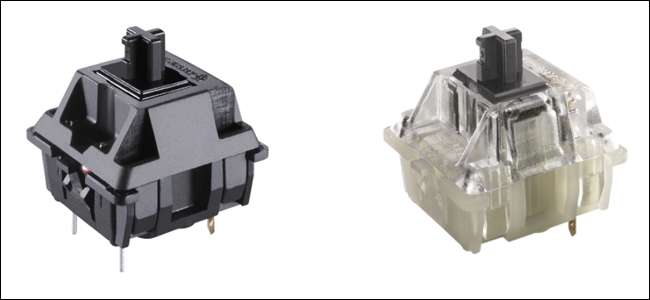

לבסוף, אם המקלדת שלך משתמשת במתגים עם מארזי פלסטיק שקופים עבור נוריות ה- LED המותקנות תחתונה, תרצה לקבל גם מתגים חלופיים עם פלסטיק שקוף. אחרת האור ייחסם על ידי המתג האטום. גרסאות מתג אלה נקראות לעתים קרובות "RGB", למרות שאינן כוללות את נורות ה- LED במתגים עצמם.

שלב ראשון: לפרק את מארז המקלדת

כדי להתחיל בתהליך זה, הסר את המקלדת מהמחשב והצבת אותה בסביבת עבודה נקייה. כעת תצטרך להסיר את המארז החיצוני כדי לגשת למעגל המודפס.

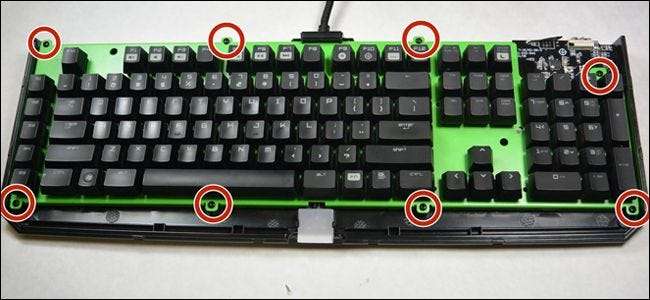

תהליך זה יהיה שונה במקלדות שונות. במקלדת הדוגמא שלנו, עיצוב אופייני למדי של Vortex Poker 3, ידידותי למוד, כל שעלי לעשות הוא להסיר את מקשי המקשים ואז להסיר שישה ברגים. אם יש לך מקלדת בסגנון גיימר משוכלל יותר, ייתכן שתצטרך לחטט פיסות פלסטיק ולהסיר את הרגליים כדי לגשת לברגי החזקה.

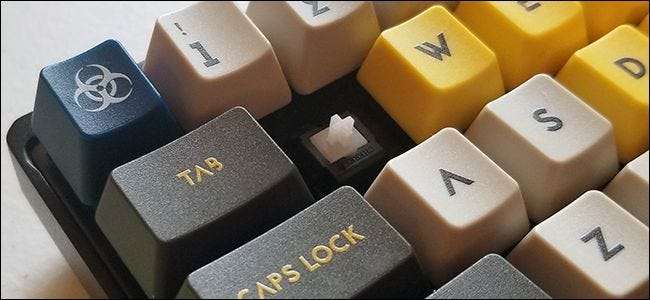

בזמן שאתה עובד, רשום איזה מתג מסוים אתה רוצה להחליף. לפעמים PCBs אינם מתויגים, וברגע שמקשי המקשים כבויים יכול להיות קשה לומר מתג אחד לאחר. סימן בגב ה- PCB עם שארפי לא יזיק.

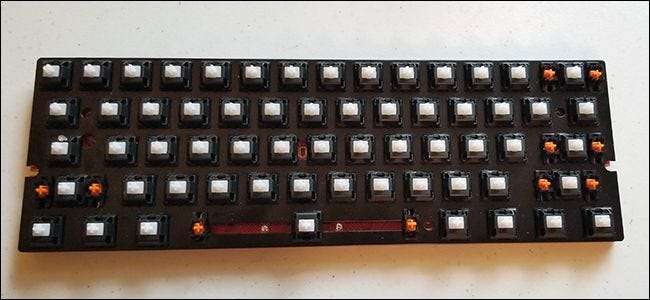

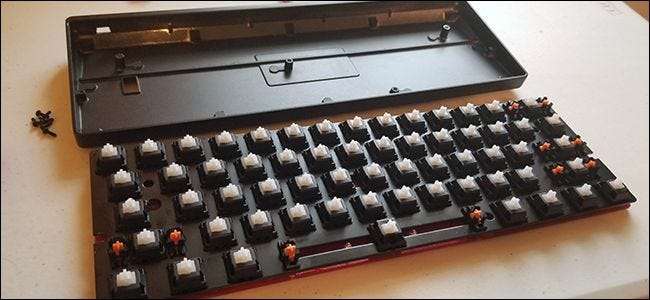

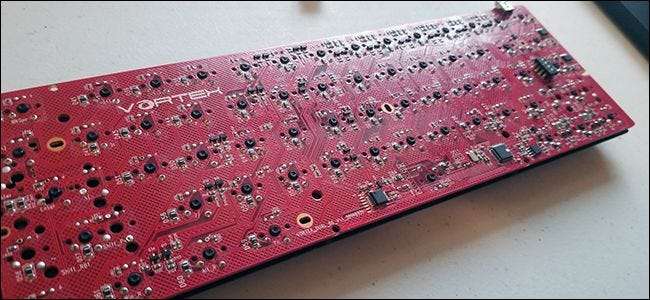

ברגע שניתקת את התיק, והסרת כבלים המחברים אותו ללוח המעגלים המודפס, יהיה עליך משהו כזה: PCB עם חבורה של מתגים, בתוספת לוח מתכת אם המקלדת שלך משתמשת בו.

שלב שלישי: התכונן לדה-הלחמה

כעת חבר את מלחם החימום שלך, והכין את המשאבה שלך. הנח את PCB הפוך על אזור העבודה שלך, עם החלק האחורי של הלוח כלפי מעלה והמתגים מונחים על השולחן. הכן את הספוג או הפליז שלך לניקוי.

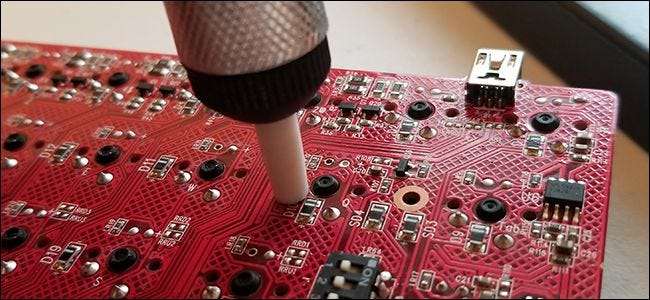

כאשר הברזל שלך חם מספיק, נקה את כל השאריות המחומצנות כך שהקצה יהיה נקי ומבריק. לאחר מכן לחץ על קצה החוד החשמלי של המתג המתאים לחימום הלחמה הישנה עד שהיא הופכת לנוזלית. היזהר לא לגעת בחומר הלא מוליך של ה- PCB עצמו, רק בלחמה. יש להכין את המשאבה שלך מוכנה.

כאשר כל הלחמה מחוממת ונוזלת, הרחק במהירות את הברזל והניח את המשאבה על גבי הסיכה. הפעל את המשאבה כדי לשאוב את הלחמה הנוזלית ממגע החשמל לפני שהיא מתקררת ומתמצקת מחדש.

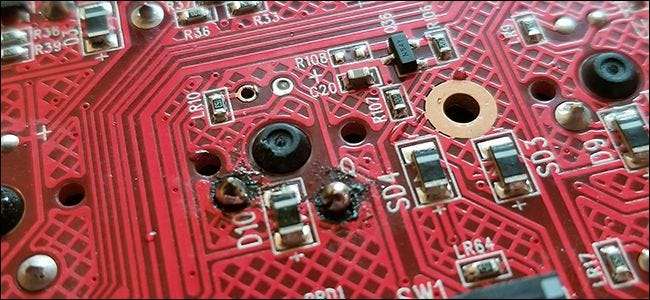

ככל הנראה תצטרך לחזור על השלב הנ"ל פעמיים או שלוש כדי להרחיק את כל הלחמה הישנה ממגע החשמל לחלוטין. עשה זאת, ואז חזור על הצעד למגע השני במתג. זכרו לנקות את קצה המלחם באופן קבוע בזמן העבודה. עשה זאת שוב עבור הפינים של נורית המתג, אך רק אם ה- LED מותקן מעל המתג . אם הוא מותקן מתחת למתג, אתה יכול להשאיר את הנורית במקום.

שלב רביעי: הסר את המתג

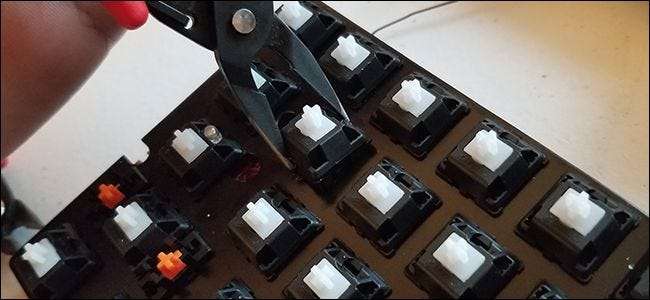

עם הסרת הלחמה, כעת ניתן להסיר פיזית את המתג עצמו. אם המקלדת משתמשת במתגים המותקנים על גבי PCB, אתה אמור להיות מסוגל לשלוף אותה באצבעותיך או בצבת קטנה. אם המתגים מותקנים על לוח פלסטיק או מתכת, יהיה עליך ללחוץ על כמה לשוניות קטנות על המתג כדי לשחרר אותו.

הלחמה היא דברים דביקים שמתייבשים במהירות. אם המתג לא יוצא, ייתכן כי לא הצלחתם למצוץ את כל הלחמה והוא עדיין נשמר עמוק בתוך המגע החשמלי. חזור על שלב שלישי ונסה שוב. יתכן שתצטרך לעשות זאת גם עבור נוריות לד.

כאשר אתה מסיר את ה- LED, אם אתה מתכנן להשתמש בו שוב, רשום בזהירות את כיוונו, והניח אותו על השולחן כדי שתדע איזה סיכה הונחה באיזה צד. אם תחליף את ה- LED עם האנודה וסיכות הקתודה הפוכות, זה לא יעבוד. כשיש לך את המתג הישן פנוי, הניח אותו בצד.

שלב חמישי: התקן את המתג החדש

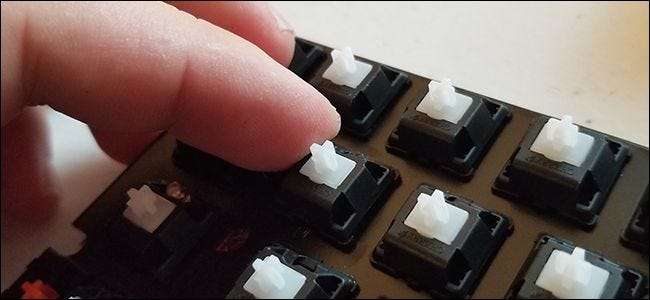

בדוק את המתג החלופי שלך וודא ששני הפינים החשמליים שלו ישרים וזקופים. כעת הנמיך אותו למקומו על גבי ה- PCB. אם המקלדת שלך משתמשת בפלטה, יהיה עליך "להצמיד" אותה כשהסיכות החשמליות מיושרות לחלוטין. בדוק אותו מול המתגים האחרים כדי לוודא שהוא מיושר כראוי והורד למקומו.

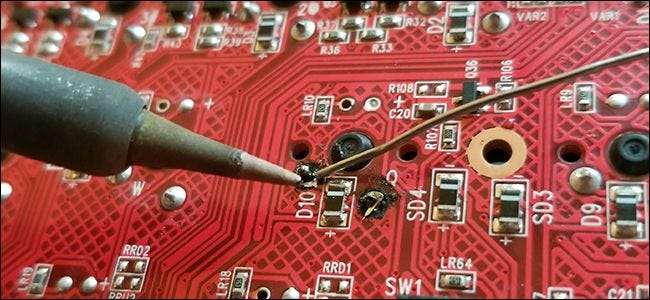

הפוך את הלוח. עכשיו אתה הולך להשתמש במלחם שלך כדי להוסיף הלחמה חדשה למגע החשמלי המתאים ולסגור את המעגל למתג. נקה את הברזל שלך, הנח אותו על הסיכה הראשונה של המתג כדי לחמם את המתכת לכמה שניות, ואז הכוון את חוט ההלחמה בזהירות למקומו כך שיימס סביב הסיכה ועל המגע החשמלי.

צריכה להיות מספיק הלחמה שנמסה במקום כדי להקיף לחלוטין את הסיכה החשמלית, אך לא עד כדי כך שהיא נשפכת על החומר הלא מוליך של לוח המעגל. נקו את הברזל וחזרו על התהליך לסיכה השנייה.

אם למתג שלכם יש נורית LED המותקנת עליכם ואתם משתמשים בזה הישן, השחילו אותו בזהירות דרך מתג הפלסטיק אל תוך חורי המגע, וודאו ליישר אותו כפי שהיה קודם. אם אתה משתמש במנורת LED חדשה, עשה זאת, אך הקפד ליישר את האנודה והקטודה כהלכה. צריך להיות מדריך מודפס איפשהו על PCB, המזהה איזה חור חיובי (אנודה) ואיזה שלילי (קתודה). החוט הארוך יותר הוא תמיד האנודה. אתה יכול לכופף את החוטים מעט ברגע שהם מושחלים דרך החור כדי להחזיק אותם במקומם בזמן ההלחמה. כשתסיים, אם השתמשת בנורת LED טרייה, צלף את החוטים קרוב לנקודת ההלחמה.

שלב שישי: לבדוק את המתג

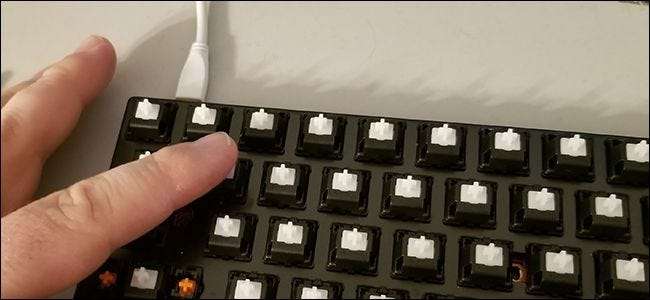

מבלי להרכיב מחדש את המקלדת, העבר בזהירות את המעגל שלך עם המתגים המחוברים למחשב וחבר אותו לחשמל. תוכל לבדוק את המתג פשוט על ידי פתיחת דפדפן אינטרנט או מעבד תמלילים ולחיצה על המתג שוב ושוב. אם המחשב רושם כראוי את הקשות, אתה מוכן לצאת לדרך. אם לא, לא השלמת את המעגל כהלכה עם הלחמה שלך, ותצטרך לחזור על השלבים שלעיל כדי לראות היכן טעית.

שלב שביעי: הרכיב מחדש את המקלדת שלך

הסר את המקלדת מהמחשב שלך שוב. הצב אותו חזרה למארז שלו וסגור אותו, והפוך את כל התהליך שאתה צריך לבצע עבור המקלדת הספציפית שלך בשלב הראשון. החלף את מקשי המקשים, חזור למחשב וחבר את המקלדת. אתה מוכן לצאת לדרך.
