Ať už potřebujete vyměnit optickou jednotku nebo vyměňte jej za jednotku SSD , takto odeberete jednotku DVD ze staršího iMacu.
PŘÍBUZNÝ: Jak nainstalovat SSD do staršího iMacu 2007-2009
Poté, co optická jednotka v mém iMacu z roku 2008 zemřela, rozhodl jsem se ji jednoduše úplně odebrat a prozatím tam sedět jen prázdnou pozici jednotky v naději na lepší proudění vzduchu. Existují sady, které si můžete koupit které vám umožní umístit úložnou jednotku do pozice optické jednotky, ale prozatím jsem chtěl odstranit mrtvou optickou jednotku.
Pokud znáte cestu kolem šroubů a konektorů, proces je ve skutečnosti poměrně snadný, hlavně proto, že starší iMacy nejsou příliš lepené dohromady jako novější modely, takže vše je drženo na místě pomocí šroubů Torx.

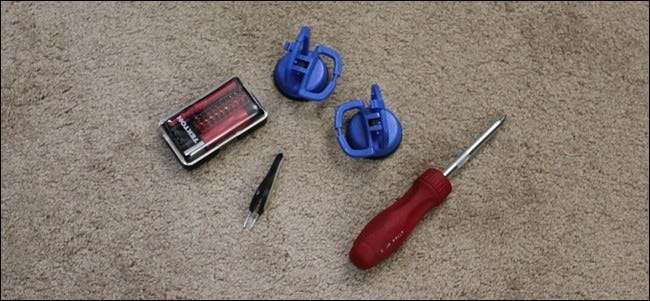

Co budete potřebovat
Než začnete, budete potřebovat několik nástrojů, které možná ještě nemáte.
- Přísavky ( iFixit prodává pár speciálně pro tento druh práce)
- Malý křížový šroubovák
- Šroubovák T6 Torx
- Šroubovák T8 Torx
- Pinzeta (užitečné, když náhodou spadnete šrouby do těsných oblastí)
V závislosti na tom, jaký je rok vašeho iMacu, možná budete potřebovat různé velikosti šroubováků Torx, a proto je dobré si pořídit malá sada speciálních přesných bitů , tak budete mít všechny bity, které potřebujete, ať se děje cokoli. Na tomto postupu pracuji na iMacu z roku 2008 a výše uvedené konkrétní nástroje jsou nástroje potřebné pro tento konkrétní model, ale je možné, že váš může mít různé velikosti šroubů Torx. Tato stránka vám pomůže zjistit, co potřebujete.
Krok první: Demontujte svůj iMac
Odpojte vše od iMacu a položte zařízení na rovný povrch obrazovkou nahoru. IMac se kvůli stojanu trochu nakloní, ale to je v pořádku.
Na spodním okraji iMacu vezměte křížový šroubovák a vyšroubujte osamělý šroub, který umožní odejmutí desky přístupu k paměti. Šroub se nedostane úplně ven, takže jen povolte šroub a poté desku vytáhněte.
Dále vezměte přísavky a umístěte je do protilehlých rohů obrazovky a zajistěte je na místě tak, aby se zachytily o sklo. Sklo je jednoduše přidržováno magnety, takže stačí jen zvednout přímo nahoru a skleněný panel se hned vypne.
Skleněný panel odložte stranou. Pokud se obáváte jeho poškrábání, položte jej na měkký povrch mimo pracovní plochu a poté na něj položte ručník nebo plachtu, aby se zabránilo usazování prachu.
Dále je kolem okraje displeje dvanáct šroubů T8 Torx, které je třeba odstranit. Ty drží hliníkový rámeček na místě. Uvědomte si, že čtyři šrouby ve spodní části jsou delší než ostatní, takže je musíte vložit zpět na správná místa.
Po odstranění těchto šroubů je čas odstranit celý přední rámeček. Nejlepší způsob, jak toho dosáhnout, je začít v horních rozích. Položte palec na okraj zobrazovací jednotky a prsty na zadní stranu iMacu. Odtud zatlačte palec dolů a zatahujte prsty. Tím se rámeček uvolní a můžete začít pracovat dolů, dokud se celý rámeček nezvedne. Postupujte velmi pomalu a opatrně, protože existuje kabel, který budete muset odpojit!
Před úplným odstraněním rámečku budete muset v horní části odpojit kabel mikrofonu.
Umístěte rámeček do strany a nyní budete mít přístup ke spodní části interních komponent. Tentokrát použijte trochu stlačeného vzduchu a očistěte veškerý nahromaděný prach.
Poté odstraňte konektor „LCD Temp“ umístěný vpravo od levého chladicího ventilátoru směrem dolů.

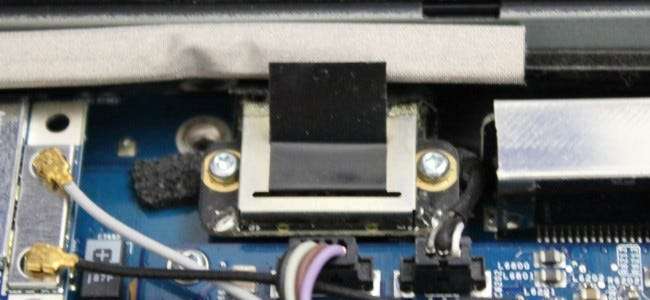

Poté vyhledejte připojení kabelu displeje a odstraňte dva šrouby T6 Torx na obou stranách konektoru.
Poté vytáhněte černý jazýček a odpojte kabel displeje od logické desky iMacu.
Nyní je čas vyjmout celou zobrazovací jednotku. Odšroubujte osm šroubů T8 Torx kolem vnějšího okraje displeje. Na každé straně jsou čtyři šrouby.
Dále z levé strany zvedněte zobrazovací jednotku a otevřete ji jako knihu, přičemž pravá část zůstane na iMacu. Buď nechte přítele, aby to tak držel, nebo použijte hůl nebo něco, co by to udrželo.
Je to proto, že displej je stále připojen k iMacu pomocí čtyř kabelů střídače. Jednoduše je odpojte.

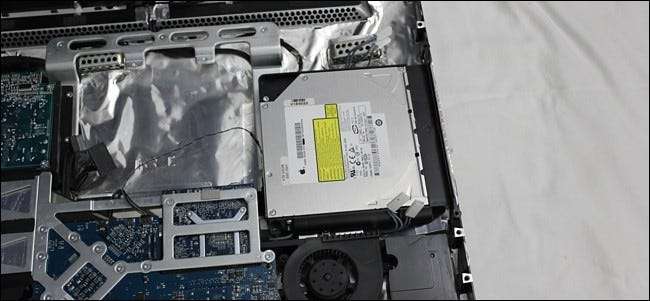

Poté můžete zcela vyjmout zobrazovací jednotku a odložit ji na stranu. Tím se konečně dostanete ke všem interním komponentům, včetně optické jednotky.
Krok dva: Odeberte optickou jednotku

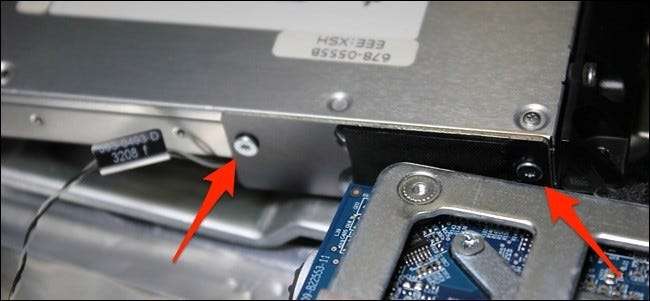

Chcete-li optickou jednotku vyjmout, jsou tam jen dva šrouby T8 Torx, které ji drží na místě, které budete muset odstranit.
Dále můžete mírně zvednout optickou jednotku, ale bude stále připojena tepelným senzorem a datovým a napájecím konektorem optické jednotky. Chcete-li jej odstranit, jednoduše odstraňte dva šrouby T6 Torx, které drží konektor na místě.
Budete chtít nechat teplotní senzor zapojený (na logické desce označený „ODD Temp“), ale můžete odebrat připojení na samotné optické jednotce.

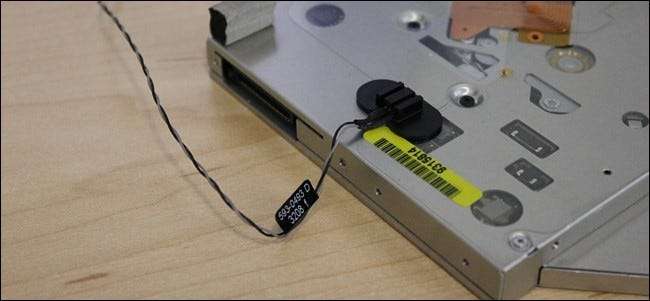

Je připojen k měniči lepidlem, takže odstraňte pěnu zakrývající snímač a poté pomocí rozprašovače nebo něčeho s plochým okrajem vypáčte sestavu teplotního snímače z povrchu optické jednotky. Nezapomeňte nechat druhý konec zapojený do logické desky.

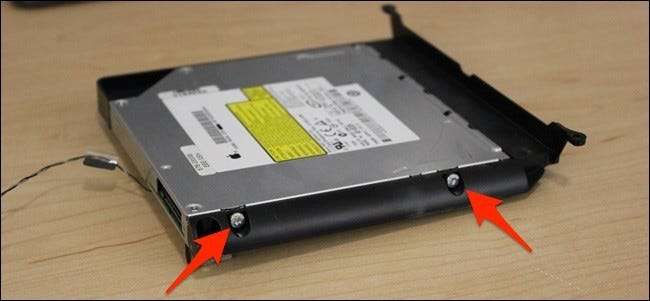

Dále budete muset odstranit černý držák, který drží optickou jednotku na místě uvnitř iMacu. Je držen pohromadě se čtyřmi šrouby T8 Torx, dvěma na každé straně.
Pokud vyměňujete optickou jednotku (buď za jinou optickou jednotku nebo pozici pevného disku), přišroubujte ji nyní do rámečku. I když nejste, pak budete muset vzít tento držák a nainstalovat zpět do iMacu a zajistit jej pomocí dvou původních šroubů, které jste odstranili, abyste mohli vyjmout optickou jednotku, protože držák je integrován do iMacu shromáždění.
Krok třetí: Znovu sestavte svůj iMac

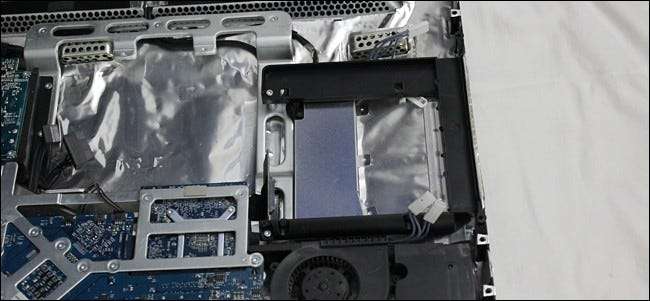

Nyní, když jste odstranili optickou jednotku a umístili držák zpět na místo (s něčím nebo bez něčeho v něm), je čas dát vše dohromady. Naštěstí jeho opětovné sestavení není o nic těžší než jeho rozebrání.
Začněte umístěním zobrazovací jednotky zpět nahoru a nezapomeňte nejprve opřít pravý okraj na iMacu, když podepřete levou stranu, protože budete muset znovu zapojit kabely střídače. Naštěstí jsou tyto kabely střídače zaměnitelné, takže nezáleží na tom, který ze dvou zapojíte do konektorů nad a pod pozicí optické jednotky.
Po opětovném připojení kabelů střídače můžete jednotku displeje připojit zpět k iMacu a vše zašroubovat. Pokud nesedí v jedné rovině, je pravděpodobné, že vám kabely střídače budou překážet, proto zkontrolujte, zda zasunutý mezi komponenty a sedět mimo cestu.
Poté znovu připojte kabel displeje a zašroubujte dva šrouby T6 Torx, které jej zajistí.
Nezapomeňte také na kabel snímače teploty LCD. Pokud to znovu nezapojíte, budou chladicí ventilátory vašeho iMacu nepřetržitě běžet maximální rychlostí.
Dále vraťte kryt zpět a nezapomeňte znovu připojit kabel mikrofonu.
Při opětovném nasazování rámečku nezapomeňte, že čtyři šrouby ve spodní části jsou delší než ostatní.
Po zasunutí rámečku zpět na místo zašroubujte zpět desku paměťového slotu na spodním okraji iMacu.
Nyní je čas znovu nasadit přední skleněný panel, ale než tak učiníte, ujistěte se, že na displeji a na obou stranách skla nejsou žádné otisky prstů nebo prach. Není to velký problém, pokud na to zapomenete, protože stačí vysát přísavky zpět, ale je lepší to udělat hned, když je to stále roztrhané.
S přísavkami stále na skleněném panelu jej pomalu položte na obrazovku, dokud nepřevezmou magnety, a zajistěte jej na místě.
Sundejte přísavky a můžete vyrazit! Umístěte iMac zpět na stůl, znovu připojte všechny kabely a zapněte jej.
